O řadě
Tento I/O výstupní modul je řízen pomocí protokolu Modbus RTU. Protokol Modbus RTU je široce používaný a oblíbený komunikační protokol v průmyslových řídicích systémech. Běžně se používá pro připojení různých zařízení, jako jsou čidla, pohony a I/O moduly.
I/O modul se skládá z výstupních kanálů. Výstupní kanály poskytují spínané výstupy pro externí zařízení.
Tento modul je řízen systémem BMS prostřednictvím komunikačního rozhraní Modbus, což modul činí velmi snadno použitelným. Díky své rychlé komunikaci a přenosu dat umožňujícím rychlou odezvu a vysokorychlostní komunikaci mezi zařízeními, stabilitě, spolehlivosti a bezpečnosti je DRM vynikající volbou pro průmyslová řídicí zařízení.
Jak to funguje?
Řady DRM jsou výstupní moduly Modbus s reléovými kontakty, které jsou mechanicky ovládány k otevírání/zavírání magnetickou silou pro zapínání a vypínání signálů, proudů a napětí. Tato relé lze přepínat zápisem hodnoty ‘1’ do příslušných Modbus Holding registrů. To lze provést systémem BMS nebo hlavním (master) zařízením Modbus. Úplný přehled nastavení a všech registrů Modbus si můžete stáhnout z našich webových stránek (mapa registrů Modbus). V případě potřeby lze všechna nastavení parametrů resetovat na výchozí tovární hodnoty zápisem hodnoty ‘1’ do Modbus Holding registru 10.
Dva reléové výstupy

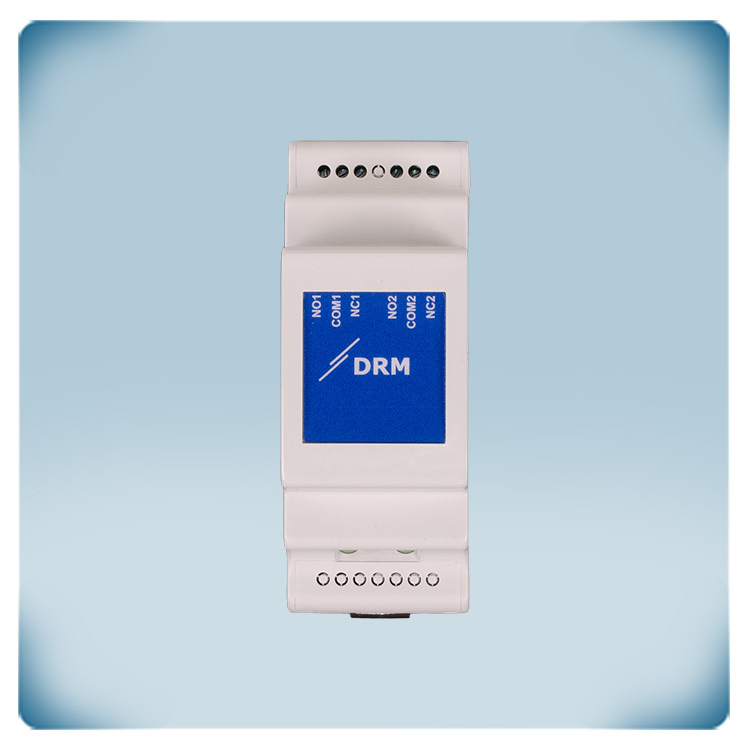

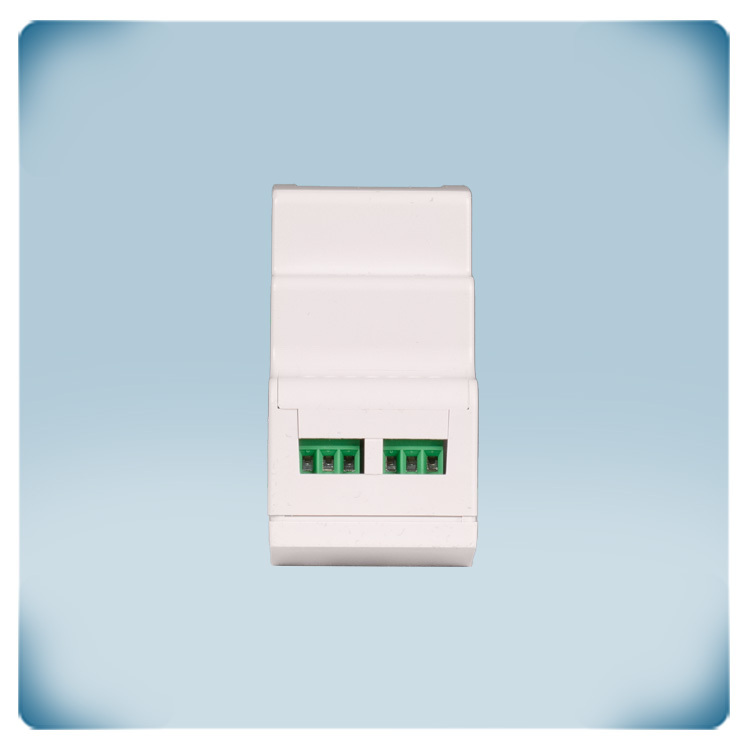

DRM-M-02 má dva reléové výstupy s přepínáním. Tento typ kontaktu má jeden normálně otevřený nebo jeden normálně uzavřený kontakt. Při aktivaci spínačem nebo napájeným relé změní spínací kontakt stav. Maximální spínací proud pro oba reléové kontakty je 5 A pro odporové zatížení. Maximální spínací napětí je 220 V DC nebo 250 V AC.
LED indikace

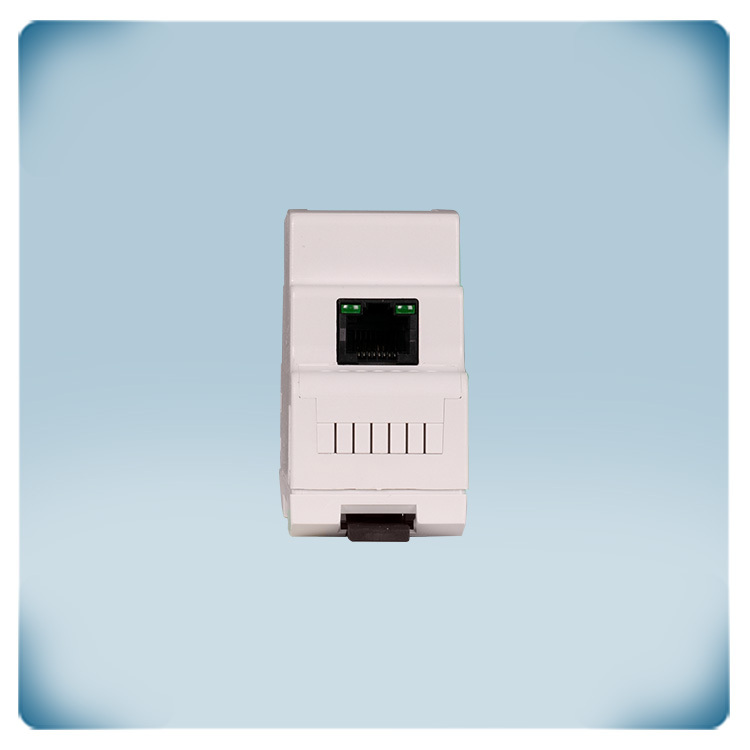

Přítomnost dvou zelených LED diod na zásuvce RJ45 modulu se specifickými indikacemi je běžným průmyslovým standardem, zejména pro komunikaci Modbus. Funkce LED diod jsou:
- Levá LED dioda (indikátor napájení): Tato LED dioda se rozsvítí, když je modul napájen. Slouží jako obecná indikace toho, že modul přijímá potřebnou elektrickou energii, aby mohl fungovat.
- Pravá LED dioda (Indikátor komunikace Modbus): Tato LED dioda svítí, když je navázána komunikace Modbus mezi modulem a jiným zařízením v síti. Indikuje, že modul aktivně odesílá nebo přijímá zprávy Modbus, což usnadňuje výměnu dat a komunikaci s jinými zařízeními.
Tyto LED indikátory poskytují cennou vizuální zpětnou vazbu o provozním stavu modulu a pomáhají uživatelům sledovat jeho napájení a komunikační aktivitu Modbus na první pohled.
Připojení
Připojení zařízení je velmi jednoduché. Stačí jen nakrimpovat kabel RJ45 pro připojení k Modbus RTU a zastrčit do zásuvky, přičemž vodiče jsou připojeny k zařízení bez nutnosti rozebírání jednotky. To je vše, má to být snadné, nejsou potřeba žádné speciální nástroje!
Montáž na DIN lištu

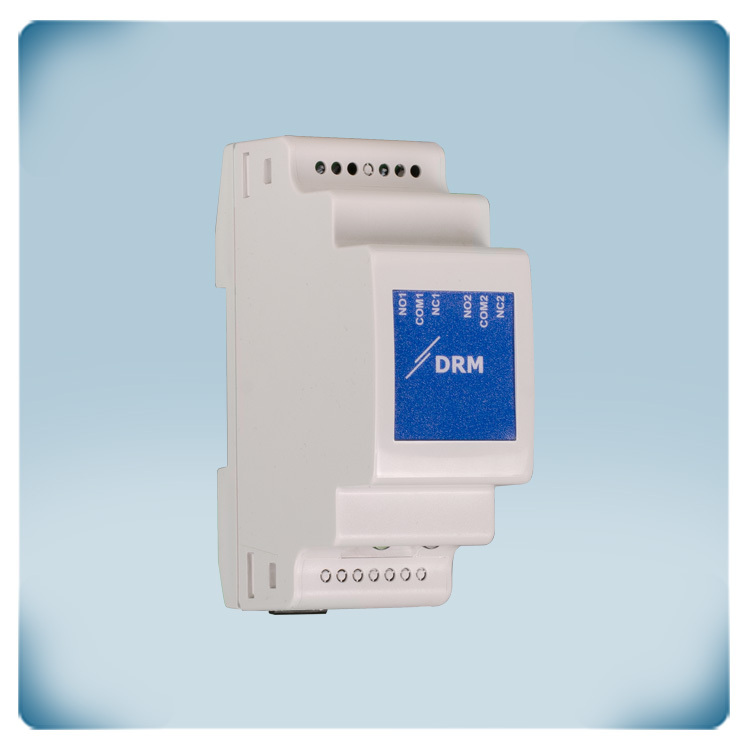

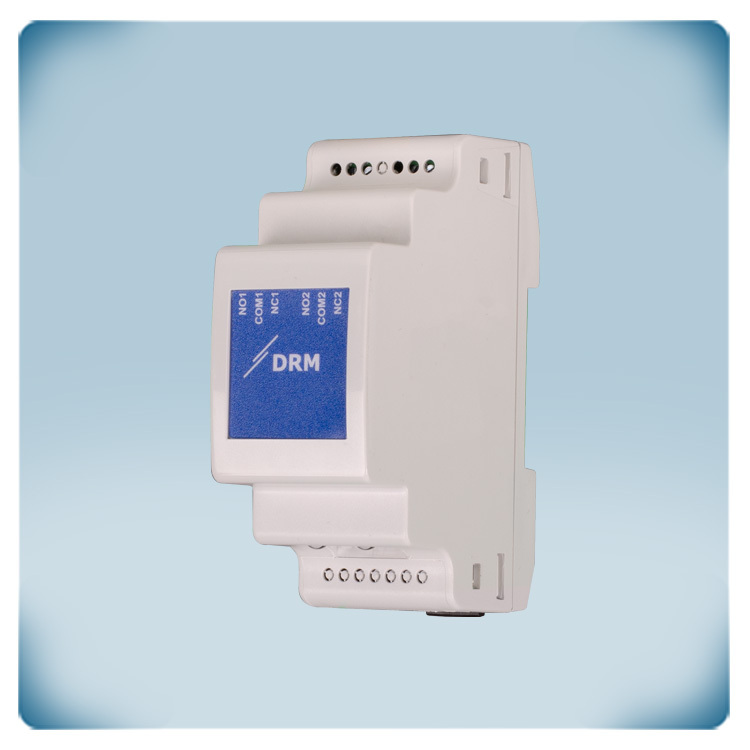

Tento modul je na DIN lištu namontovaný uvnitř elektrické skříně. Elektronika na DIN liště existuje již dlouhou dobu a stává se stále populárnější v průmyslových aplikacích napříč širokou škálou průmyslových odvětví. Instalace je velmi jednoduchá - stačí namontovat zařízení na lištu a uzamknout ho pomocí kolíku na spodní straně zařízení. Stupeň krytí je IP30 – chráněno před nečistotami a prachem. Navíc, aby byla zajištěna dlouhá životnost a spolehlivost produktu, jeho kryt je navržen a vyráběn interně za použití vysoce kvalitní plastové směsi PC-ABS, která kombinuje pevnost a tepelnou odolnost poskytovanou PC s duktilitou (tažností) a zpracovatelností nabízenou ABS.
