Modbus RTU IO modul | 4 teplotní vstupy | 4 analogové vstupy

Kód výrobku DADCM-44
GTIN 0.540.100.300.064.9
Číslo Intrastatu 84.71.60.70
Kategorie Převodníky
Aktuální zásoba 12 U.
Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

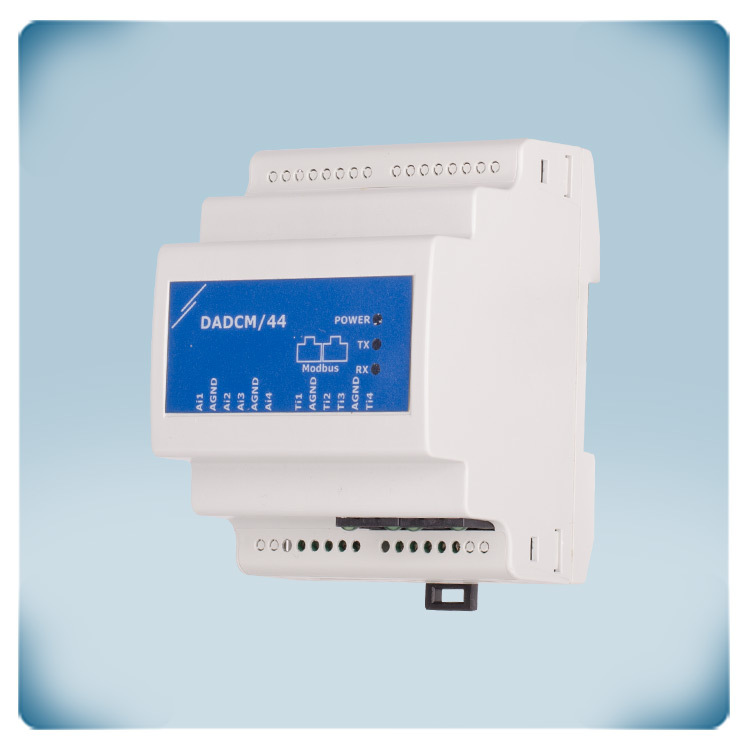

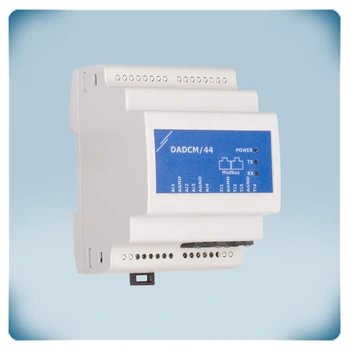

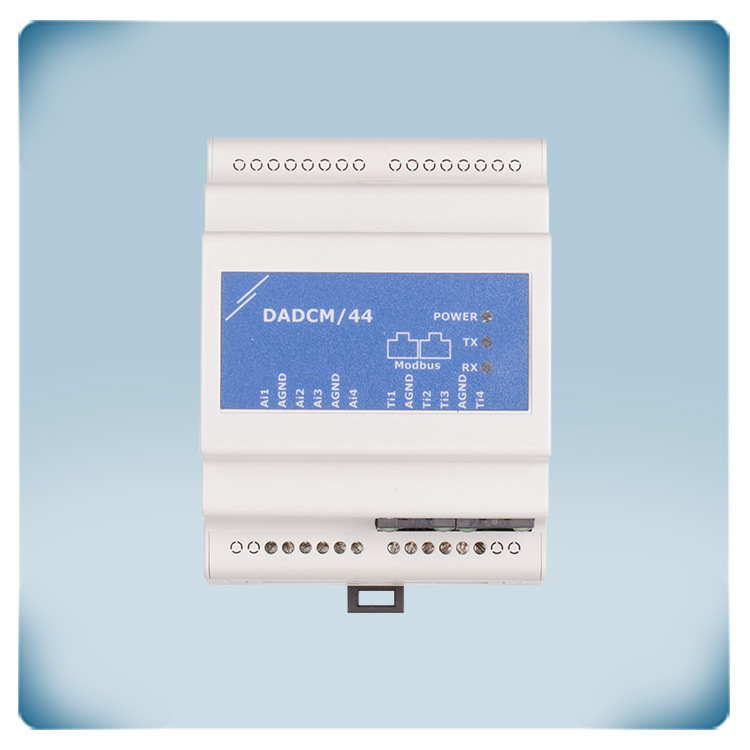

Tento modul I/O Modbus RTU má 4 vstupy teplotní sondy a 4 analogové vstupy. Příchozí signály z teplotních sond a analogových vstupů jsou přenášeny do vstupních registrů Modbus RTU. Napájení je 24 VDC PoM. To znamená, že jak napájení, tak komunikace Modbus RTU jsou připojeny přes zásuvku RJ45. Přes 4 teplotní vstupy lze připojit teplotní sondy PT500 nebo PT1000. Typ 4 analogových vstupů lze zvolit prostřednictvím Modbus RTU: 0-10 VDC / 0-20 mA / 0-100 % PWM. Výchozí typ vstupu pro 4 analogové vstupy je 0-10 VDC. Tento modul lze instalovat na lištu DIN do elektrického rozvaděče.

Doplňující specifikace a popis


Jak to funguje?
Zařízení Sentera spolu komunikují prostřednictvím komunikace Modbus RTU. Modbus RTU je sériový komunikační protokol, který využívá technologii RS485. Některé aplikace vyžadují komunikaci s jinými produkty než Sentera - například s pohonem klapek, topným systémem atd. Tyto produkty, které nejsou vyrobeny společností Sentera, lze připojit prostřednictvím tohoto modulu DADCM. Externí zařízení mohou odesílat informace prostřednictvím 4 teplotních vstupů nebo prostřednictvím 4 analogových vstupů tohoto modulu. Výchozí typ analogového vstupu je 0-10 VDC. Typ analogového vstupu lze nastavit prostřednictvím protokolu Modbus RTU: 0-10 VDC / 0-20 mA / 0-100% PWM. Ke 4 teplotním vstupům lze připojit teplotní sondy PT500 nebo PT1000.

Modbus RTU na analogové I/O

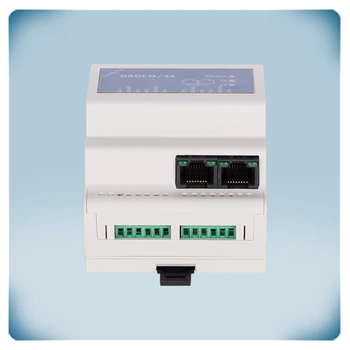

Teploty naměřené teplotními sondami se přenášejí do hodnoty ve 4 vstupních registrech Modbus. Hodnota řídicích signálů, připojených k analogovým vstupům, je převedena na hodnotu v dalších 4 vstupních registrech Modbus. Zařízení Modbus Master může tyto hodnoty číst ve vstupních registrech DADCM. Komunikace Modbus RTU a napájecí napětí 24 V DC pro tento modul se připojují prostřednictvím zásuvky RJ45. Pro usnadnění zapojení doporučujeme používat napájecí zdroje Sentera 24 VDC s konektorem RJ45.

Montáž na lištu DIN
Tento IO modul Modbus RTU lze instalovat na lištu DIN. Kryt nabízí krytí IP30 proti vniknutí prachu a vlhkosti.
