Modbus RTU IO modul | 4 digitální vstupy | 2 reléové výstupy

Kód výrobku DIO-M-R2
GTIN 0.540.100.300.078.6
Číslo Intrastatu 84.71.60.70
Kategorie Převodníky
Aktuální zásoba 8 U.
Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

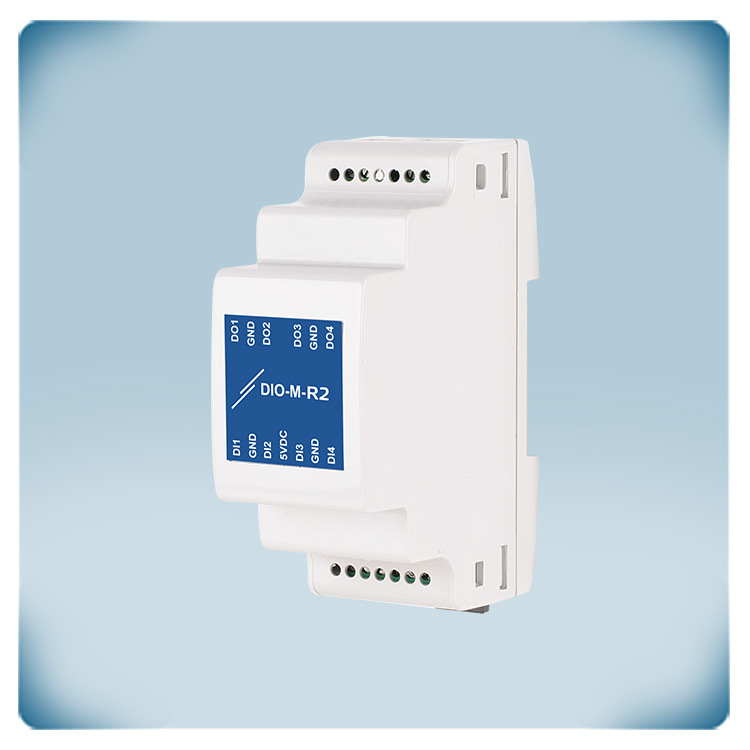

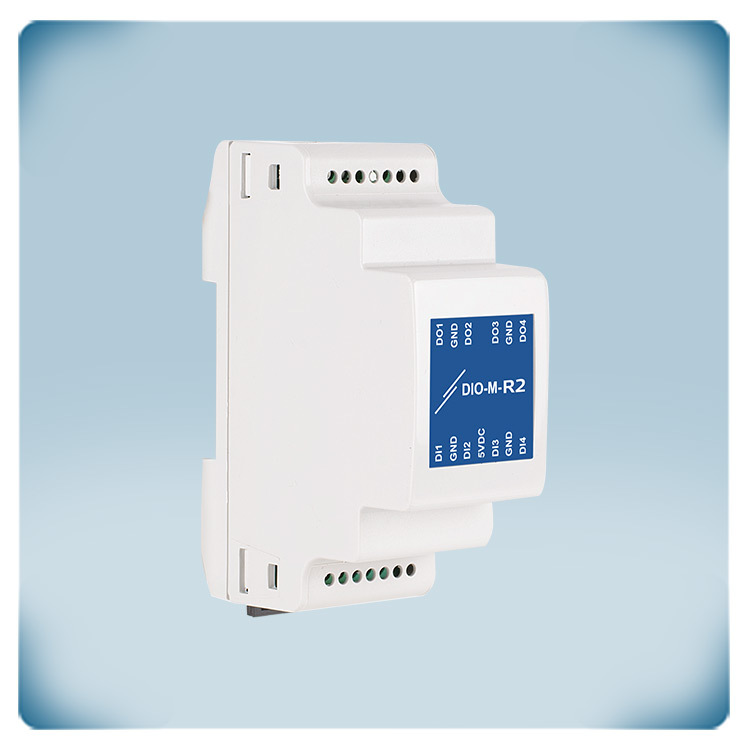

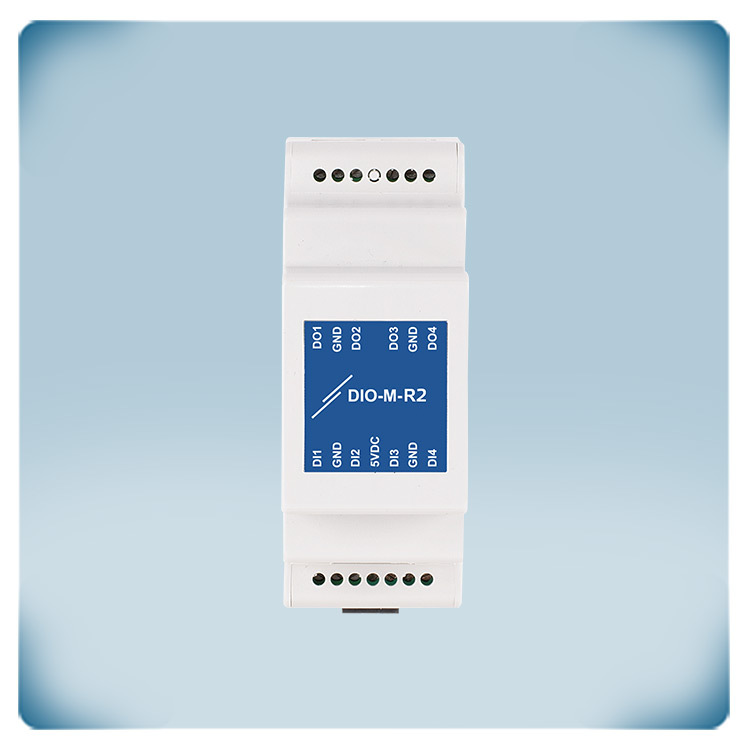

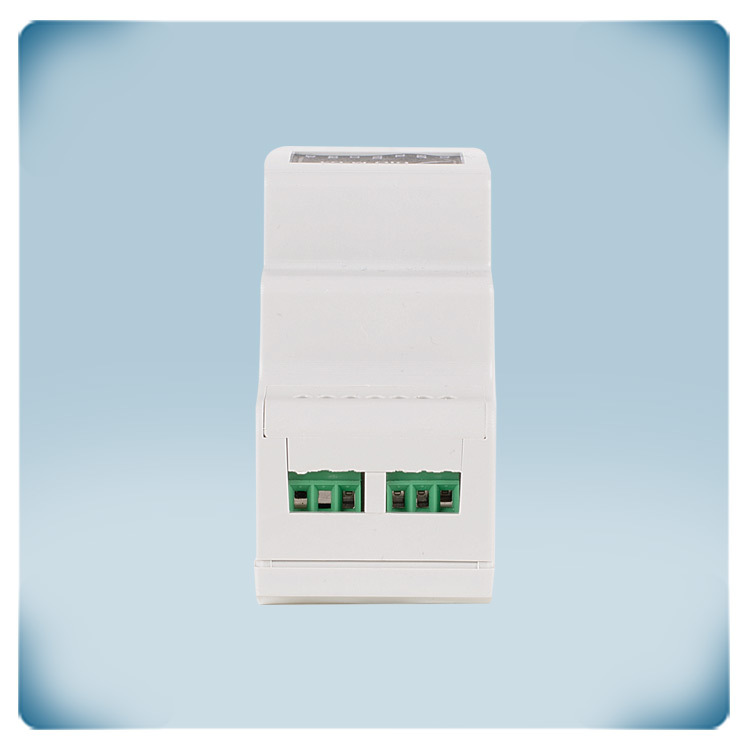

Jedná se o IO modul pro sítě Modbus RTU. Má 4 digitální vstupy a 2 reléové výstupy. Reléové výstupy se aktivují prostřednictvím registru Modbus RTU. Stav digitálních vstupů se přenáší do registrů Modbus RTU. Napájecí napětí je 24 VDC PoM. To znamená, že komunikaci Modbus RTU i napájecí napětí lze připojit přes zásuvku RJ45. Skříň lze instalovat na lištu DIN. Nabízí stupeň krytí IP30 proti vniknutí prachu a vlhkosti.

Doplňující specifikace a popis


Jak to funguje?
Zařízení Sentera spolu komunikují prostřednictvím komunikace Modbus RTU. Modbus RTU je sériový komunikační protokol, který využívá technologii RS485. Některé aplikace vyžadují komunikaci s jinými produkty než Sentera - například s pohonem klapky, dveřním spínačem atd. Tyto produkty, které nejsou součástí společnosti Sentera, lze připojit prostřednictvím tohoto modulu DIO-M-R2. Mohou přijímat příkazy prostřednictvím digitálních výstupů tohoto modulu. Mohou odesílat informace prostřednictvím digitálních vstupů tohoto modulu. Při aktivaci mají digitální výstupy výstupní úroveň 5 VDC. Jsou chráněny proti zkratu. Kombinované maximální zatížení je 100 mA.

Normální režim
Normální režim je výchozí provozní režim. V normálním režimu lze výstupy aktivovat zápisem hodnoty "1" do příslušného udržovacího registru Modbus RTU. V normálním režimu je k ovládání výstupů a čtení vstupních hodnot tohoto modulu zapotřebí nadřazené zařízení Modbus RTU.

Vázaný režim
Vázaný režim lze aktivovat prostřednictvím Modbus RTU. Ve vázaném režimu budou výstupy interagovat se vstupy. Pokud je aktivován vstup, aktivuje se také výstup, který je s tímto vstupem svázán. Existuje několik možností aktivace digitálních vstupů tohoto modulu. Vstupy mohou být aktivovány externím zařízením s digitálním výstupem, výstupem s beznapěťovým kontaktem nebo signálem tacho. Signál tacho lze použít k měření otáček motoru. Lze detekovat signály tacho v rozsahu 0 - 60 000 otáček za minutu nebo 0 - 1 000 Hz.

Montáž na lištu DIN

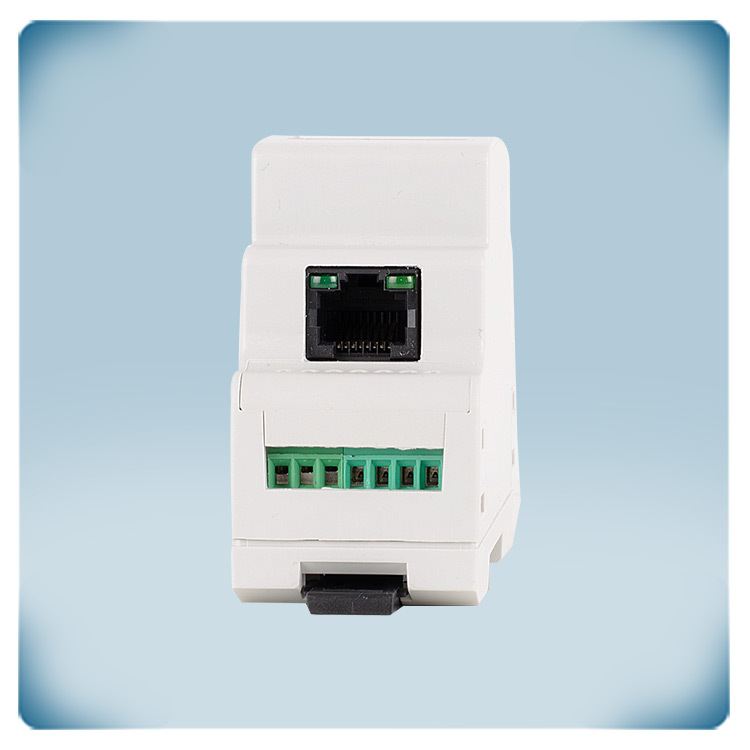

Tento IO modul Modbus RTU lze instalovat na lištu DIN. Komunikace Modbus RTU a napájecí napětí 24 V DC pro tento modul se připojují prostřednictvím zásuvky RJ45. Pro usnadnění zapojení doporučujeme použít napájecí zdroje Sentera 24 VDC s konektorem RJ45. Kryt poskytuje krytí IP30 proti vniknutí prachu a vlhkosti.
