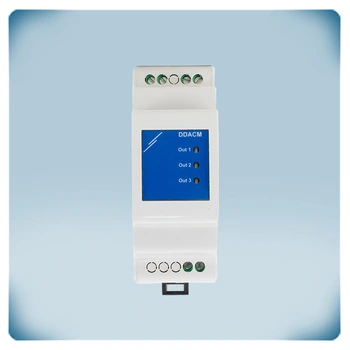

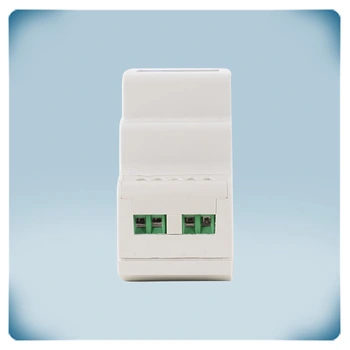

Modbus RTU IO modul | 3 analogové výstupy
Popis výrobku
Jedná se o výstupní modul Modbus RTU se 3 analogovými výstupy. Převádějí hodnotu modbusového registru na analogový výstupní signál. Výchozí typ výstupu je 0-10 VDC. V případě potřeby lze zvolit jiný typ výstupu: 0-10 VDC / 0-20 mA / 0-100 % PWM. Napájecí napětí je 24 VDC PoM. To znamená, že komunikaci Modbus RTU i napájení lze připojit přes jeden konektor RJ45. Tento modul potřebuje nadřazenou jednotku, například Sentera DRPU, systém BMS nebo jiný modul Modbus Master, který je schopen zapsat hodnotu do DDACM Modbus Holding registrů.
Doplňující specifikace a popis
Jak to funguje?
Zařízení Sentera spolu komunikují prostřednictvím komunikace Modbus RTU. Modbus RTU je sériový komunikační protokol, který využívá technologii RS485. Některé aplikace vyžadují komunikaci s jinými produkty než Sentera - například s pohonem klapky, EC ventilátorem atd. Tyto produkty, které nejsou součástí společnosti Sentera, lze připojit prostřednictvím tohoto modulu DDACM-O3. Mohou přijímat příkazy prostřednictvím 3 analogových výstupů tohoto modulu. Lze zvolit typy výstupů: 0-10 VDC / 0-20 mA / 0-100% PWM. Tyto výstupy nejsou galvanicky odděleny od vstupu Modbus RTU.
Řízení Modbus RTU
Analogové výstupy lze ovládat prostřednictvím 3 registrů Modbus. K zápisu správné hodnoty do registrů Modbus modulu DDACM-03 a k ovládání jeho analogových výstupů je vyžadováno nadřazené zařízení Modbus (Master). Zařízení Master ovládá výstupy zápisem hodnoty do registrů Modbus Holding12, 16 a 20. Tři indikátory LED slouží k indikaci stavu výstupů. Při normálním provozu a hodnotě výstupu > 0 svítí LED zeleně. Pokud je hodnota výstupu 0, svítí LED žlutě. V případě problému (hardwarového nebo souvisejícího s registrem Modbus) svítí LED červeně.
Montáž na lištu DIN
Tento IO modul Modbus RTU lze instalovat na lištu DIN. Komunikace Modbus RTU a napájecí napětí 24 V DC pro tento modul se připojují prostřednictvím zásuvky RJ45. Pro usnadnění zapojení doporučujeme použít napájecí zdroje Sentera 24 VDC s konektorem RJ45. Kryt nabízí krytí IP30 proti vniknutí prachu a vlhkosti.
