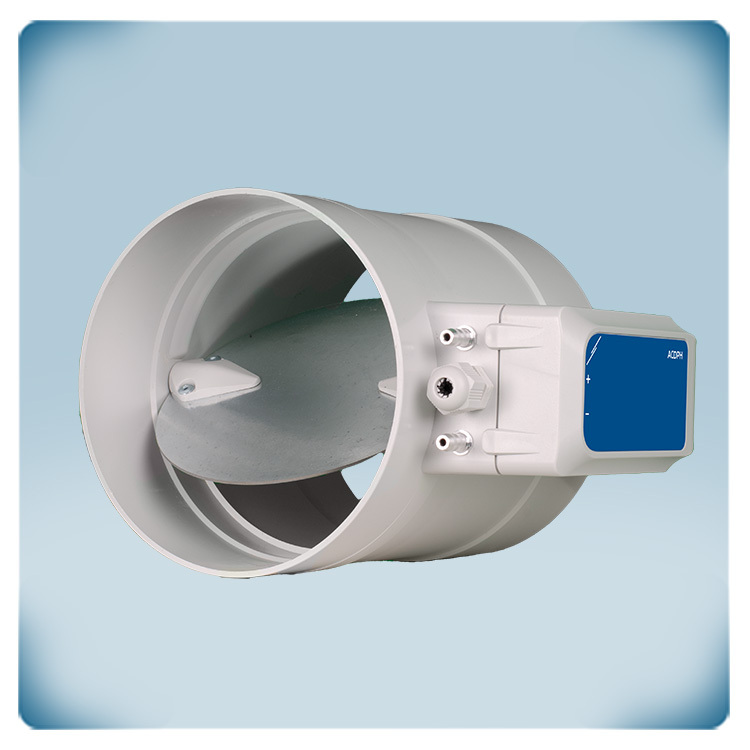

Kruhová klapka s pohonem a regulací tlaku | 125 mm

Zajištění dodávky konstantního objemu vzduchu
Tato kruhová motorizovaná klapka má integrovaný regulátor tlaku. Poloha lamely klapky je automaticky řízena tak, aby udržovala konstantní diferenční tlak (objemový průtok vzduchu nebo rychlost proudění vzduchu) na požadované hodnotě. V případě neustále se měnící poptávky po čerstvém vzduchu v různých místnostech budovy může tento regulační ventil (klapka) zaručit konstantní přívod vzduchu do určité místnosti. Proudění vzduchu má významný vliv jak na kvalitu vzduchu, který dýcháme, tak na naše pohodlí. Správné proudění vzduchu zajišťuje ventilaci, tj. přivádí čerstvý a zároveň odstraňuje zatuchlý vzduch, čímž se minimalizuje množství látek znečišťujících vnitřní vzduch, jako jsou těkavé organické sloučeniny (VOC), oxid uhelnatý a další škodlivé plyny. Klapka se jinak nazývá také CAV (Constant Air Volume) regulátor. Nastavenou hodnotu lze upravovat prostřednictvím komunikace Modbus RTU nebo prostřednictvím cloudové platformy SenteraWeb.

Minimální odpor vzduchu vede ke snížení spotřeby energie
Tuto kruhovou klapku lze použít v kombinaci se standardním kruhovým potrubím o průměru 125 mm. Kruhové potrubí lze vložit dovnitř klapky. Aby byla zaručena vzduchotěsnost systému, musí být přechod mezi potrubím a klapkou utěsněn hliníkovou páskou. Klapka nezpůsobuje dodatečný odpor vzduchu, protože potrubí lze zasunout do klapky. Tím se zvyšuje účinnost celého potrubního systému. Odpor a pokles tlaku jsou sníženy na absolutní minimum. Díky tomu bude spotřeba energie ventilátorů výrazně nižší.

Rychlejší instalace
Komunikaci Modbus RTU a napájecí napětí 24 V DC lze propojit jedním kabelem UTP - nazýváme to Power over Modbus nebo PoM. Pro usnadnění zapojení doporučujeme použít napájecí zdroje Sentera 24 V DC s konektorem RJ45. Tyto napájecí zdroje nabízejí ochranu proti zkratu, přetížení a přepětí. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace. Tento regulátor CAV lze připojit take prostřednictvím svorkovnice. Ujistěte se, že nepřipojujete napájecí napětí přes svorkovnici a přes zásuvku RJ45 současně!

Snadné použití
Požadovanou hodnotu diferenčního tlaku a všechna další nastavení lze upravit prostřednictvím komunikace Modbus RTU. Po zapsání požadované hodnoty do Modbus Holding registru 25 regulátor CAV automaticky upraví polohu klapky a udržuje konstantní diferenční tlak. Přehled kompletní mapy registru Modbus (všechny možnosti nastavení) si můžete stáhnout v horní části této stránky.

Cloudové připojení pro vzdálené ovládání
Regulátor CAV ACDPH může pracovat samostatně, může být integrován do sítě Modbus RTU nebo může být připojen k SenteraWeb - online portálu HVAC. Po připojení k SenteraWebu je možné regulátor CAV ovládat a monitorovat na dálku. SenteraWeb má plánovač dne a týdne, který definuje různé režimy během určitých okamžiků v týdnu. Pokud se diferenční tlak dostane mimo rozsah, mohou být různým uživatelům zaslána upozornění a oznámení.

Vestavěný pohon s CAV regulátorem
Kryt klapky je vyroben z vysoce kvalitního plastu r-ABS. Tento materiál je výjimečně odolný vůči teplu, velmi pevný a nabízí dobrou ochranu proti nárazům. Kovová lamela klapky je chráněna proti korozi. Pohon a regulátor CAV jsou souvisle integrovány do klapky. To minimalizuje mechanické tření a umožňuje nám optimálně zarovnat všechny mechanické součásti.
