Katalogový list

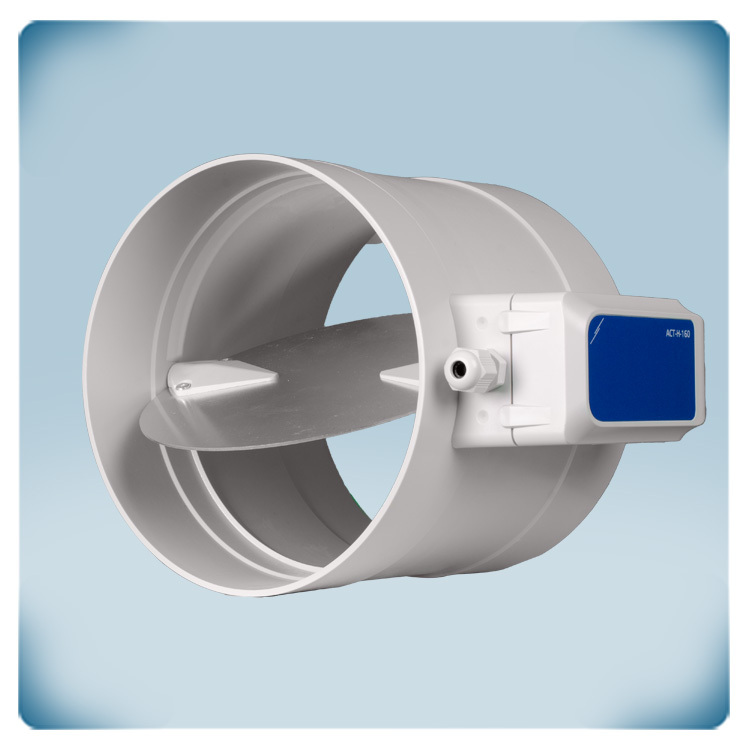

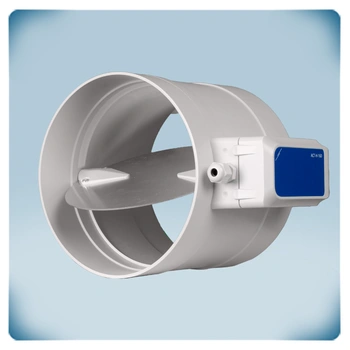

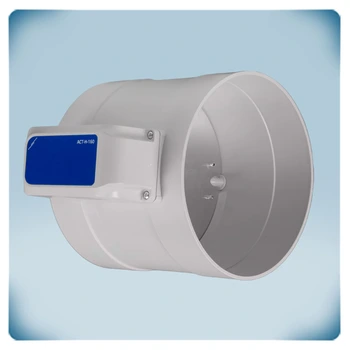

Kruhová klapka s pohonem | 160 mm
Popis výrobku
Motorizovaná klapka je zařízení používané v systémech vytápění, ventilace a klimatizace (HVAC) k regulaci proudění vzduchu uvnitř potrubí. Klapky jsou klíčové pro regulaci proudění vzduchu do různých částí budovy, zajišťující správnou regulaci teploty a energetickou účinnost.
Tato klapka je speciálně navržena pro montáž do potrubí o průměru 160 mm a její napájecí napětí je 24 V DC, PoM. Polohu lamely klapky lze nastavit pomocí signálu 0-10 V nebo pomocí komunikace Modbus RTU. Pro úpravu minimální a maximální polohy lze použít také komunikaci Modbus RTU.

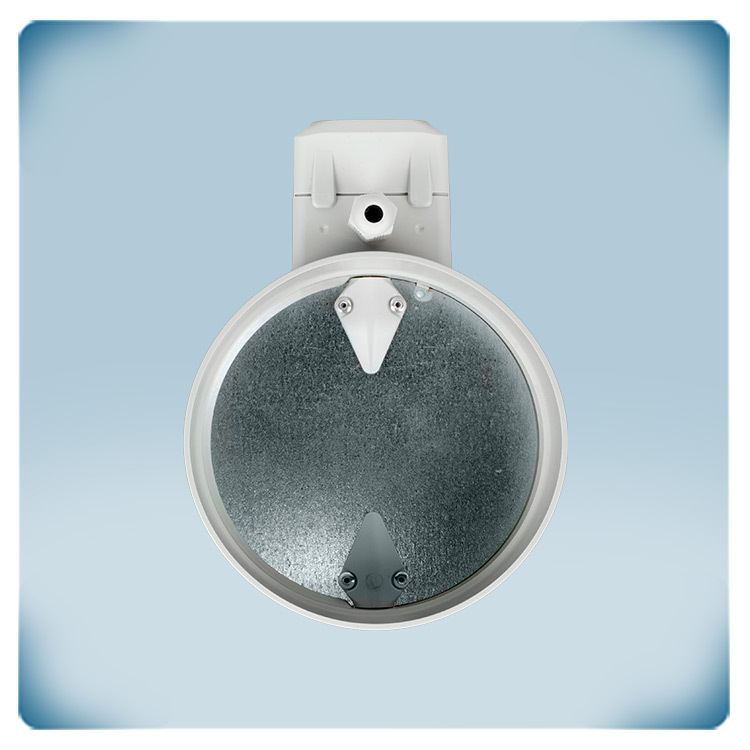

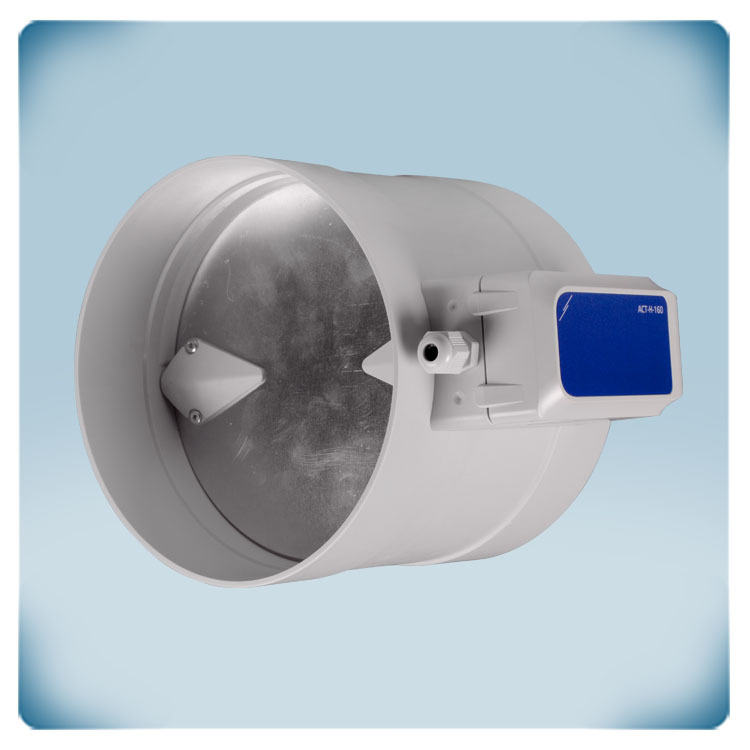

Pro zabránění úniku vzduchu je nezbytné, aby lamela klapky i její kryt byly vzduchotěsné. Jakákoli netěsnost by mohla snížit účinnost regulace, zvýšit hladinu hluku nebo způsobit průvan a nepohodlí pro obyvatele budovy. Kvůli tomu poskytuje lamela klapky vzduchotěsnost třídy 4 a vzduchotěsnost krytu je klasifikována jako třída D podle normy EN1751.
Tato kruhová klapka má schopnost regulovat proudění vzduchu s rychlostí mezi 0 až 10 m/s. V klapce je nainstalován elektromotor, který umožňuje automatické řízení. Tyto klapky se obvykle používají ve vzduchotechnických systémech a řídí proudění vzduchu pro účely vytápění i chlazení.
Doplňující specifikace a popis
Minimální odpor vzduchu
Tuto kruhovou klapku lze použít v kombinaci se standardním kruhovým potrubím o průměru 160 mm. Kruhové potrubí lze vložit dovnitř klapky. Aby byla zaručena vzduchotěsnost systému, musí být přechod mezi potrubím a klapkou utěsněn hliníkovou páskou. Klapka nezpůsobuje dodatečný odpor vzduchu, protože potrubí lze zasunout do klapky. Tím se zvyšuje účinnost celého potrubního systému a minimalizují se energetické ztráty.
Rychlá instalace
K připojení této kruhové klapky stačí jeden konektor RJ45! Vestavěný pohon vyžaduje napájecí napětí 24 V DC. Komunikaci Modbus RTU a napájecí napětí 24 V DC lze propojit jedním UTP kabelem - říkáme tomu Power over Modbus nebo PoM. Polohu lamely klapky lze ovládat prostřednictvím komunikace Modbus RTU. Pro usnadnění zapojení doporučujeme použít napájecí zdroje 24 V DC s konektorem RJ45 od společnosti Sentera. Tyto napájecí zdroje nabízejí ochranu proti zkratu, přetížení a přepětí. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.
Poloha lamely klapky

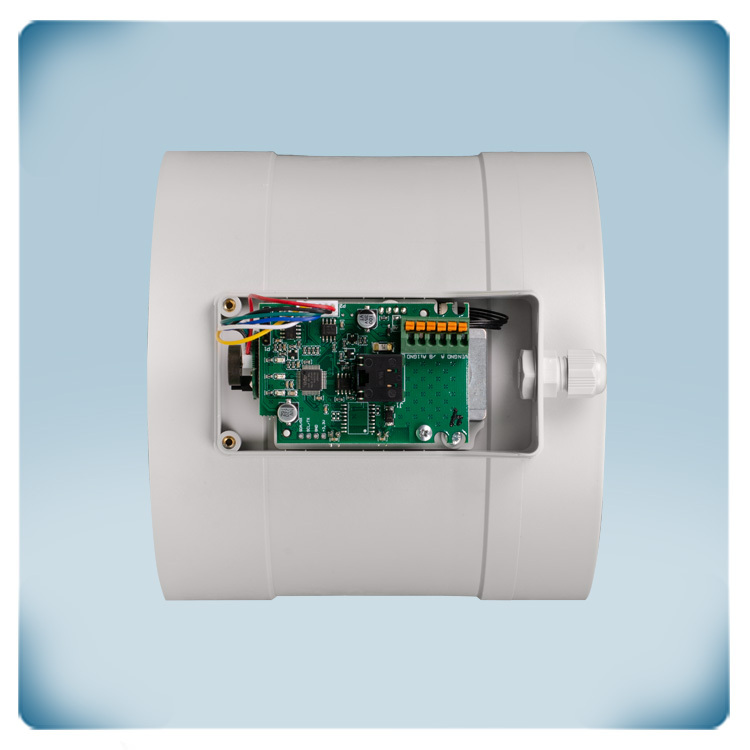

Polohu lamely klapky lze ovládat pomocí signálu 0-10 V nebo prostřednictvím komunikace Modbus RTU. To znamená, že tuto klapku s pohonem lze použít v kombinaci se všemi vzduchotechnickými čidly Sentera, která mají výstup 0-10 V. Signál 0-10 V lze připojit přes svorkovnici. Napájecí napětí 24 V pro pohon klapky lze připojit přes svorkovnici nebo přes zásuvku RJ45. Dbejte na to, abyste napájecí napětí nepřipojovali současně přes svorkovnici a přes zásuvku RJ45!
Snadné použití!
Tato klapka s pohonem nevyžaduje žádnou konfiguraci. Po instalaci je připravena k použití. Pro většinu aplikací postačí výchozí nastavení. V případě potřeby lze nastavení upravit prostřednictvím komunikace Modbus RTU. Například minimální a maximální polohu lamely klapky lze upravit prostřednictvím nastavení parametrů. Mapa registrů Modbus poskytuje úplný přehled všech nastavení, která lze upravit.
Plastový kryt

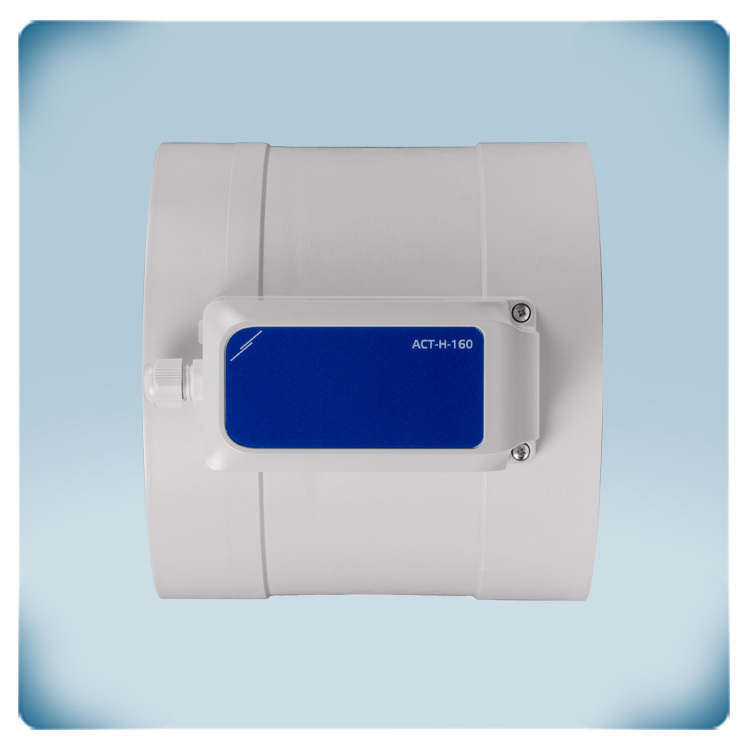

Kryt klapky je vyroben z vysoce kvalitního plastu r-ABS. Tento materiál je výjimečně odolný vůči vysokým teplotám, velmi houževnatý a nabízí dobrou ochranu proti nárazům.
