Konfigurátor výrobků Sentera

Kód výrobku SENSISTANT-1.0
GTIN 0.540.100.301.439.4
Číslo Intrastatu 85.31.20.95
Kategorie Konfigurační nástroje
Aktuální zásoba 5 U.
Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

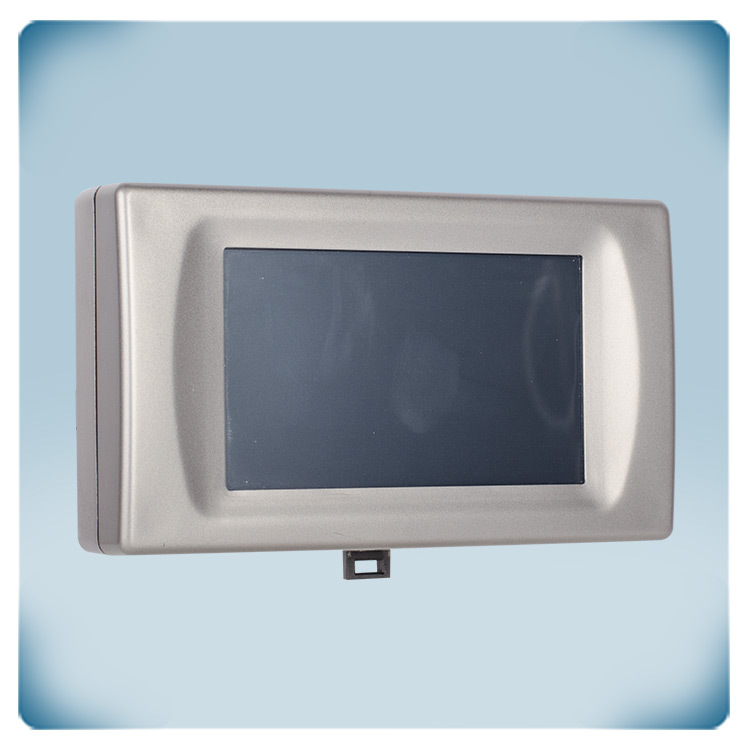

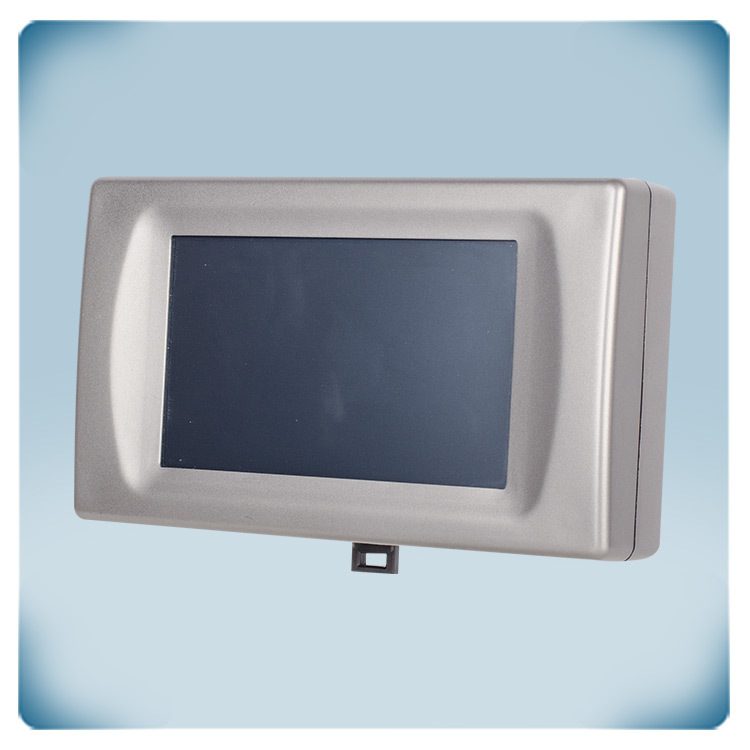

SENSISTANT je nástroj vyvinutý pro konfiguraci zařízení s komunikací Modbus RTU od společnosti Sentera. Poskytuje pohodlný způsob konfigurace výrobků bez potřeby počítače. Samotný nástroj obsahuje 4,3palcový TFT dotykový displej s intuitivním uživatelským rozhraním.

SENSISTANT naváže komunikaci s připojeným zařízením Sentera prostřednictvím komunikačního protokolu Modbus RTU, který umožňuje bezproblémovou výměnu dat a konfiguraci mezi nástrojem a zařízením a zajišťuje efektivní nastavení a přizpůsobení.

K napájení nástroje SENSISTANT a připojeného výrobku Sentera je vyžadováno napájení Power over Modbus (PoM). To znamená, že jak komunikaci Modbus RTU, tak napájecí napětí 24 V DC lze pohodlně připojit pomocí jednoho UTP kabelu krimpovaného konektorem RJ45. Funkce PoM tak zjednodušuje nastavení napájecího zdroje a procesu konfigurace.

Doplňující specifikace a popis


Konfigurátor výrobků
SENSISTANT je konfigurační nástroj pro zařízení Sentera. Je dokonalou alternativou k softwaru 3SModbus. Umožňuje konfigurovat výrobek od společnosti Sentera bez počítače. Po připojení grafické uživatelské rozhraní automaticky identifikuje konkrétní připojené zařízení, což zjednodušuje proces nastavení. Mějte však na paměti, že zatímco software 3SModbus umožňuje vizualizaci a konfiguraci více výrobků současně, při použití nástroje SENSISTANT lze konfigurovat pouze jedno zařízení Sentera.

SENSISTANT umožňuje snadné nastavování a čtení parametrů zařízení, je kompaktní, extrémně snadno ovladatelný a odolný. Jeho odporová dotyková obrazovka je vysoce odolná, proto odolává poškrábání, nárazům a drsným podmínkám prostředí, díky čemuž je vhodná pro průmyslové aplikace. Dokáže registrovat dotykové vstupy, i když má uživatel rukavice, což je užitečné zejména v chladném počasí nebo v průmyslovém prostředí, kde pracovníci nosí ochranné pomůcky. A co víc, odporové dotykové obrazovky obvykle spotřebují méně energie ve srovnání s kapacitními dotykovými obrazovkami.

Snadné připojení
SENSISTANT je napájen přes Power over Modbus (PoM). Je to funkce, která umožňuje zařízením přijímat napájení prostřednictvím samotné komunikační sítě Modbus, čímž se eliminuje potřeba samostatného napájecího vedení. Tato funkce kombinuje přenos energie a dat po stejné komunikační sběrnici, což zjednodušuje instalaci a snižuje celkovou složitost kabeláže.

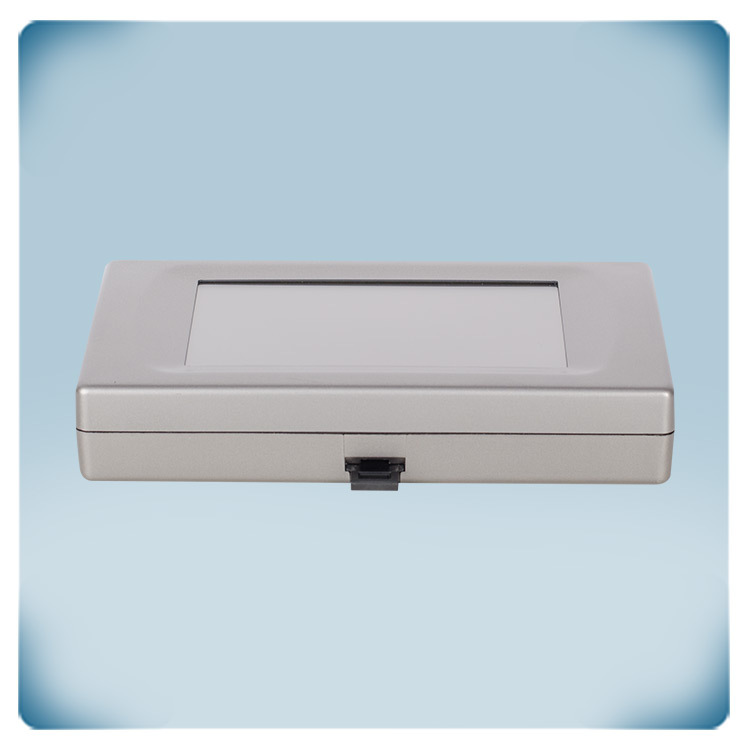

V nastavení PoM je napájení zařízení dodáváno prostřednictvím stejného kabelu, který se používá pro komunikaci Modbus. Napájení je zajištěno pomocí zdroje napětí, konkrétně napájecího modulu 24 V DC s vestavěným opakovačem Modbus. SENSISTANT lze připojit k napájecímu modulu pomocí UTP kabelu s konektory RJ45 na obou koncích. Druhé zařízení od společnosti Sentera lze připojit přes svorkovnice nebo přes druhý konektor RJ45.

Konfigurátor produktů Sentera

Jak to funguje?

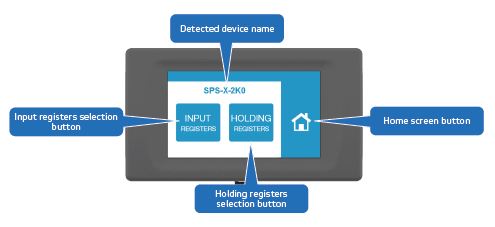

Po připojení ke zdroji napájení SENSISTANT načte úvodní obrazovku. Stisknutím tlačítka "SCAN" se zahájí vyhledávání připojených zařízení. Po rozpoznání připojeného čidla / regulátoru se zobrazí název detekovaného zařízení a Modbus Input and Holding registry. Holding registry lze upravovat, zatímco Input registry jsou určeny pouze pro čtení.

Input registry jsou navrženy tak, aby uchovávaly data, která mohou číst pouze Modbus master zařízení. Tato data často poskytují čidla, měřiče nebo jiná zařízení, která nevyžadují externí ovládání. Modbus Input registry hrají klíčovou roli při monitorování a sběru dat z různých čidel a měřicích zařízení v průmyslovém prostředí.
Modbus Holding registry jsou dalším typem místa pro ukládání dat používaným v komunikačním protokolu Modbus, který se běžně používá v průmyslových automatizačních a řídicích systémech. Holding registry se liší od input registrů v tom, že ukládají hodnoty získaných dat, které lze číst i zapisovat. Používají se v nastaveních, kde je vyžadována kontrola a konfigurace zařízení nebo procesů. Každý holding registr je v rámci sítě Modbus identifikován jedinečnou adresou. Holding registry jsou klíčové pro konfiguraci a ovládání různých zařízení, jako jsou regulátory rychlosti motorů, programovatelné logické automaty (PLC) a další zařízení v průmyslovém prostředí. Umožňují dynamickou komunikaci v reálném čase mezi master a slave zařízeními, což z nich dělá klíčovou součást komunikace Modbus v systémech řízení procesů a automatizace.


Konfigurace výrobků Sentera
