Katalogový list
Automatický regulátor otáček ventilátoru | 2x 3 A
Popis výrobku
Pozvedněte úroveň svého VZT systému s TCMF8-302DM, pokročilým regulátorem navrženým pro přesné řízení rychlosti ventilátoru v systémech s jednofázovými AC ventilátory. Tento výkonný motor se může pochlubit maximimálním proudem motoru 3 A na 1 výstup (2 x 3 A), což zajišťuje optimální účinnost vašeho VZT nastavení. TCMF8-302DM posouvá automatizaci na další úroveň tím, že automaticky reguluje otáčky ventilátoru na základě měření v reálném čase až ze 4 připojených VZT čidel přes zásuvku RJ45 a podporuje Power over Modbus. Další čidla lze připojit pomocí přídavných napájecích zdrojů.
Vyzkoušejte bezkonkurenční flexibilitu se 2 analogovými vstupy, 2 analogovými výstupy a 2 tacho vstupy, které nabízejí sadu nástrojů pro přizpůsobení na míru vašim specifickým potřebám. Firmware specifický pro danou aplikaci lze snadno stáhnout prostřednictvím SenteraWebu, vaší osobní cloudové platformy. I když TCMF8-302DM neobsahuje integrovanou internetovou bránu, jeho kompatibilita s volitelnou bránou Sentera zajišťuje bezproblémové připojení k SenteraWebu. Po stažení firmwaru si můžete vybrat mezi samostatným provozem nebo nepřetržitým připojením ke cloudové platformě SenteraWeb.
Ponořte se do říše možností s různými funkcemi TCMF8-302DM. Sentera vám umožňuje promyšlený výběr firmwaru, který řeší různé vzduchotechnické aplikace, jako je destratifikace či řízení rychlosti ventilátoru na základě požadavku. Zjednodušte si proces konfigurace tím, že si vyberete požadované funkce na stránce Řešení na našem webu a jednoduše si stáhnete odpovídající firmware ze SenteraWebu.
Tento uživatelsky přívětivý regulátor nevyžaduje žádné programovací dovednosti. V případě potřeby dolaďte své nastavení prostřednictvím Modbus Holding registrů. TCMF8-302DM zajišťuje dostupnost přesného ovládání a bezproblémový provoz. Zlepšete si své zkušenosti se vzduchotechnikou – volbou TCMF8-302DM pro bezproblémové a efektivní řešení řízení rychlosti ventilátorů.
Doplňující specifikace a popis
Specifický firmware pro konkrétní aplikaci
Řídicí jednotky TCMF8 vyžadují specifický firmware. Obvykle regulují otáčky ventilátoru na základě vstupu připojených čidel nebo potenciometrů. Aplikačně specifický firmware lze stáhnout prostřednictvím SenteraWebu - Vaší osobní cloudové platformy pro vzduchotechniku. Tento regulátor nemá integrovanou internetovou bránu. Pro připojení k SenteraWebu a stažení aplikačně specifického firmwaru je nutná externí internetová brána. Po stažení firmwaru může řídicí jednotka TCMF8 pracovat samostatně nebo může zůstat připojena k SenteraWebu.
Ovládání AC ventilátorů
AC ventilátor je ventilátor napájený střídavým proudem. Hraje klíčovou roli při usnadňování cirkulace vzduchu v systémech vytápění, ventilace a klimatizace. AC ventilátory se běžně používají v různých chladicích aplikacích k rozptýlení tepla generovaného elektronickými součástkami nebo ke zlepšení cirkulace vzduchu v budovách. TCMF8 je určen pro ovládání AC ventilátorů a nabízí specifická řešení v závislosti na potřebách zákazníka.
Různé funkce
Nabízíme omezený počet specifických verzí firmwaru pro typické aplikace vzduchotechniky (např. destratifikace, řízení rychlosti ventilátoru na základě požadavku atd.). Nejprve si vyberte požadovanou funkci prostřednictvím stránky řešení na našich webových stránkách a poté si stáhněte firmware specifický pro danou aplikaci. V případě potřeby je možné upravit některá nastavení prostřednictvím Modbus Holding registrů. Není nutné žádné programování!
Dva výstupy pro regulaci otáček ventilátoru
Tato řídicí jednotka má dva výstupy pro řízení AC ventilátorů s jednofázovým motorem. Maximální kombinovaný proud jsou 3 A na každý výstup. Otáčky ventilátoru se regulují snížením napětí motoru prostřednictvím regulace fázového úhlu / technologie TRIAC. To znamená, že tento regulátor je vhodný pouze pro motory s regulací napětí. Pokud si nejste jistí, zda je váš motor ovladatelný napětím, je nejlepší kontaktovat výrobce motoru. Tento regulátor pracuje zcela tiše. Díky přesnému řízení motoru zůstává jeho hučení při nízkých otáčkách omezeno.
Tepelná ochrana motoru
Když dojde k selhání AC motoru, je to často způsobeno jeho přehřátím. Aby bylo možné včas detekovat přehřátí motoru, jsou některé motory vybaveny TK nebo-li tepelnými kontakty. Tyto tepelné kontakty měří teplotu ve vinutí motoru. Regulátory otáček ventilátoru TCMF8 mohou monitorovat dva tepelné kontakty motoru. V případě přehřátí motoru funkce monitorování TK vypne motor, aby se zabránilo jeho trvalému poškození. Motorové TK lze připojit ke svorkám TK a 24 V DC.
Připojte čidla nebo potenciometry
Externí vzduchotechnická čidla nebo potenciometry lze připojit prostřednictvím komunikace Modbus RTU nebo přes analogové vstupy. Pro zjednodušení zapojení externích zařízení je k dispozici napájení 24 V přes zásuvku RJ45. Napájení 24 V a komunikaci Modbus lze rozvést jedním kabelem - nazýváme to Power over Modbus nebo PoM. Veškerá nastavení lze upravovat prostřednictvím Holding registrů Modbus.

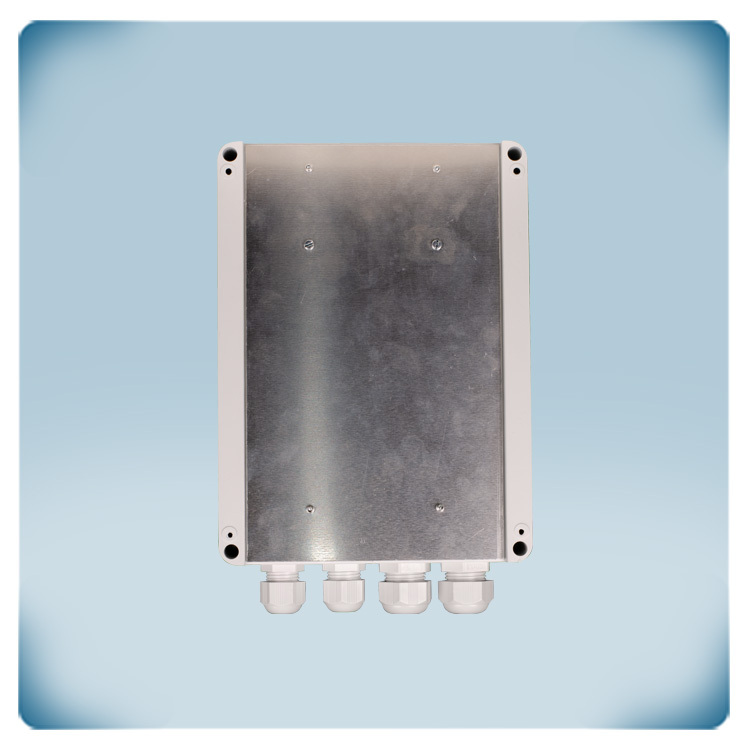

Kryt s IP54 pro montáž na stěnu
Tento regulátor otáček ventilátoru může být nainstalován na stěnu nebo panel v interiéru. Je důležité zajistit, aby na místě instalace mohl regulátor dostatečné vychladnout. Instalujte jej na chladném místě, nejlépe ne na přímém slunci. Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je výjimečně odolný vůči vysokým teplotám, velmi pevný a nabízí dobrou ochranu proti nárazům. Kryt poskytuje ochranu IP54 proti vniknutí prachu a vody.
