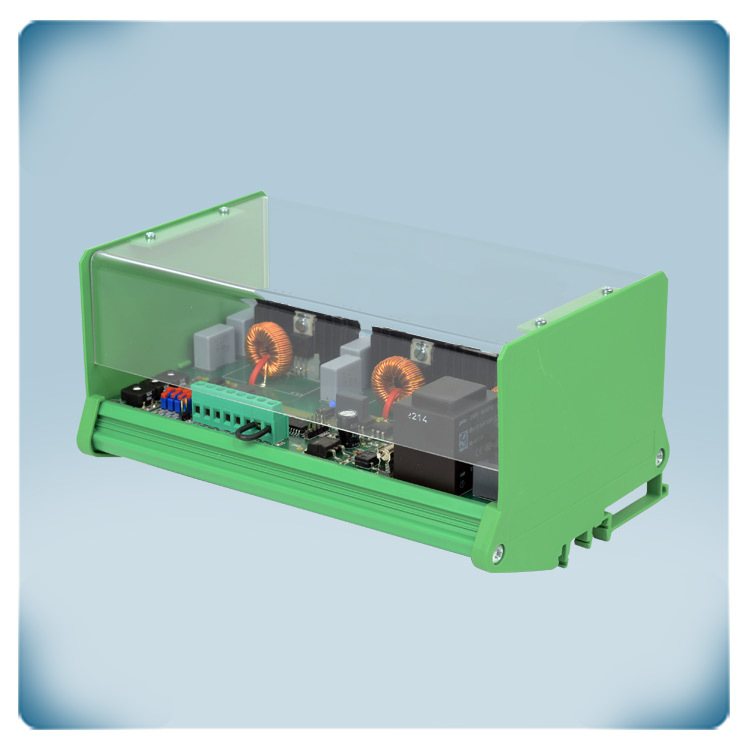

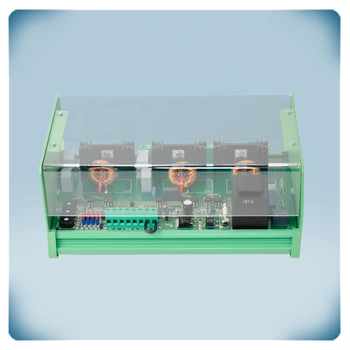

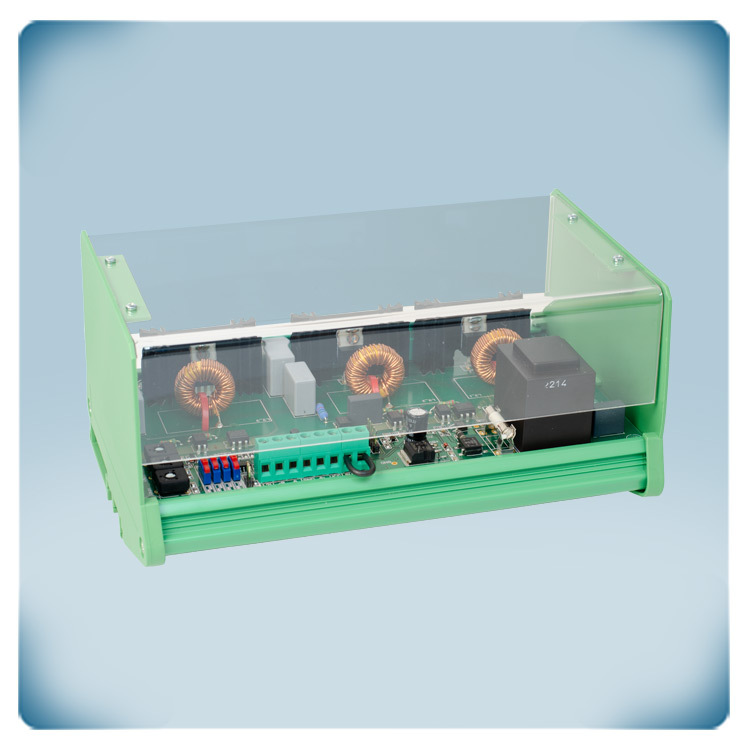

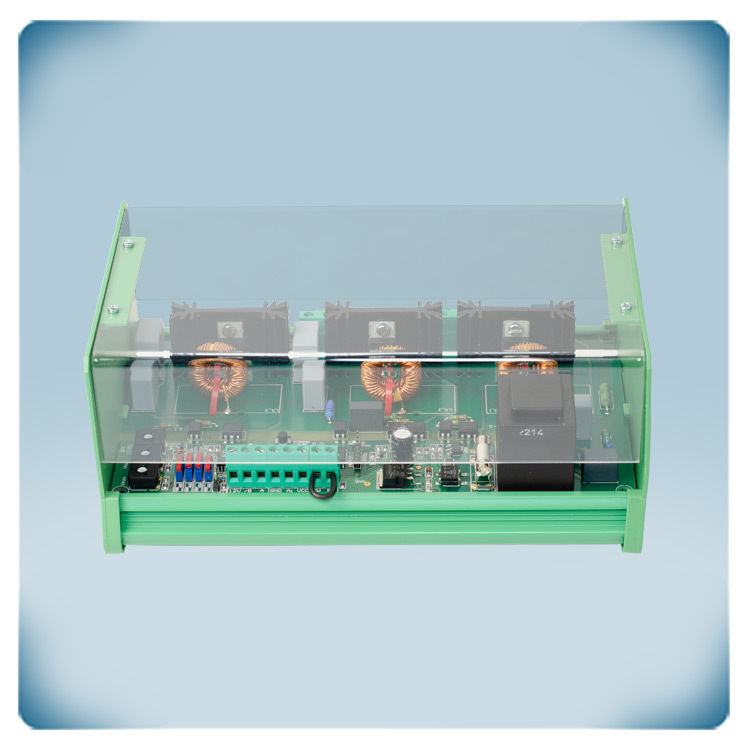

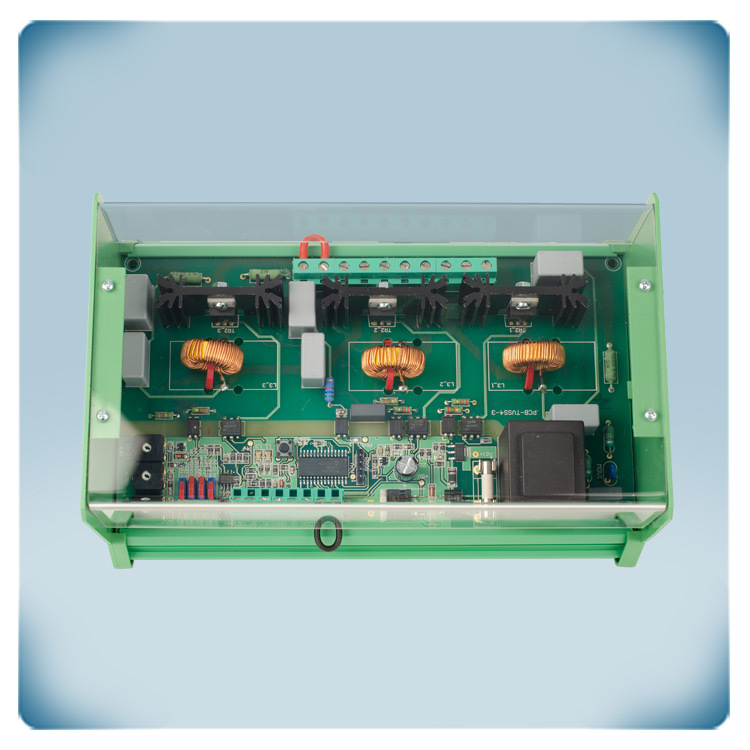

400 V regulátor otáček ventilátoru 0-10 V | DIN lišta | 3 A
Popis výrobku
Regulátor otáček s analogovým vstupem a tepelnou ochranou motoru. Lze jej instalovat na lištu DIN. Řídí třífázové motory 400 V. Maximální (kombinovaný) proud motoru je 3 A. Funkce monitorování TK deaktivuje motor v případě přehřátí. V případě problémů s motorem se aktivuje alarmový výstup. Při běžném provozu lze motor spustit nebo vypnout externím spínačem - připojeným k digitálnímu vstupu. Vysoké a nízké otáčky jsou nastavitelné pomocí interních trimrů. Typ analogového vstupu lze zvolit pomocí propojek nebo přes Modbus RTU (0-10 V nebo 0-20 mA). Prostřednictvím Modbus RTU lze volit zrychlení při rychlém nebo pozvolném startu a různé provozní režimy. Neregulovaný výstup je aktivní, když je motor v činnosti. Napájecí napětí je 3x 400 V AC. Otáčky AC ventilátoru jsou regulovány změnou napětí motoru prostřednictvím regulace fázového úhlu - technologie Triac.
Doplňující specifikace a popis
Analogový vstup
Požadované otáčky ventilátoru lze nastavit pomocí analogového vstupního signálu. Tento analogový signál může být 0-10 V nebo 0-20 mA. Tento analogový vstup lze nastavit ve vzestupném nebo sestupném režimu. Ve vzestupném režimu poběží motor na nízké otáčky, když je analogový signál na své minimální hodnotě (0 V). Motor poběží na vysoké otáčky, když analogový vstup dosáhne maximální hodnoty (10 V). V sestupném režimu je provoz obrácený.
V případě, že není k dispozici signál 0-10 V, můžete připojit externí potenciometr 10 KOhm prostřednictvím integrovaného napájení 12 V DC.
Dálkové ovládání
Motor lze aktivovat nebo deaktivovat pomocí externího spínače. Tento volitelný spínač lze připojit k digitálnímu vstupu regulátoru otáček ventilátoru.
Snadná konfigurace
Pro většinu aplikací lze tento regulátor otáček použít s výchozím nastavením. V případě potřeby lze nastavení přizpůsobit prostřednictvím sběrnice Modbus RTU nebo pomocí dip přepínačů a interních trimrů.

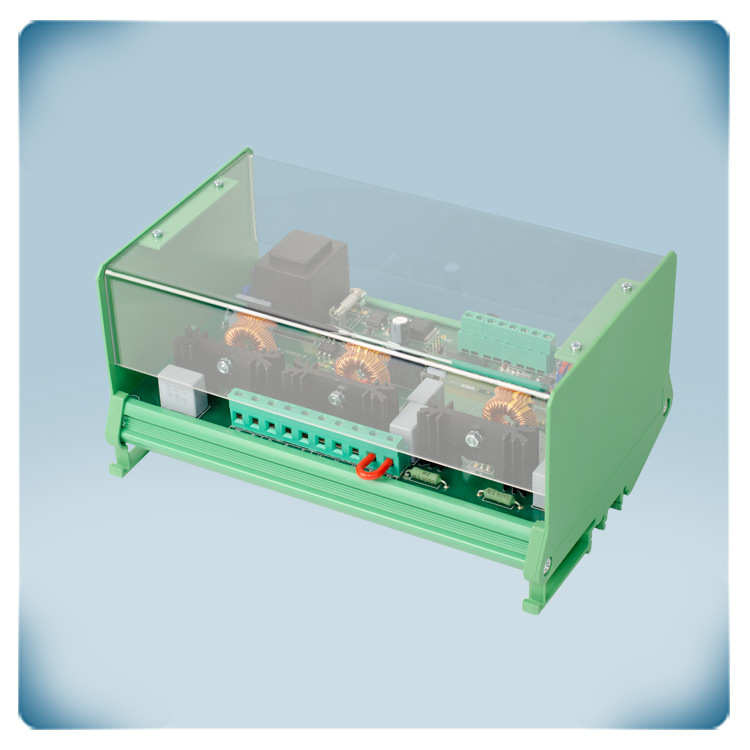

Montáž na lištu DIN
Kryt lze instalovat na lištu DIN a nabízí krytí IP20 proti vniknutí nečistot, prachu a vlhkosti. Plastový kryt poskytuje ochranu před dotykem živých částí.
Tepelná ochrana motoru
Tento regulátor otáček ventilátoru může monitorovat tepelné kontakty motoru (TK nebo tepelné kontakty měří teplotu ve vinutí motoru). V případě přehřátí motoru funkce monitorování TK motor vyřadí z provozu, aby se zabránilo jeho poškození. Pokud motor není vybaven kontakty TK, přemostěte obě svorky TK, abyste simulovali normální teplotu motoru.
