Katalogový list

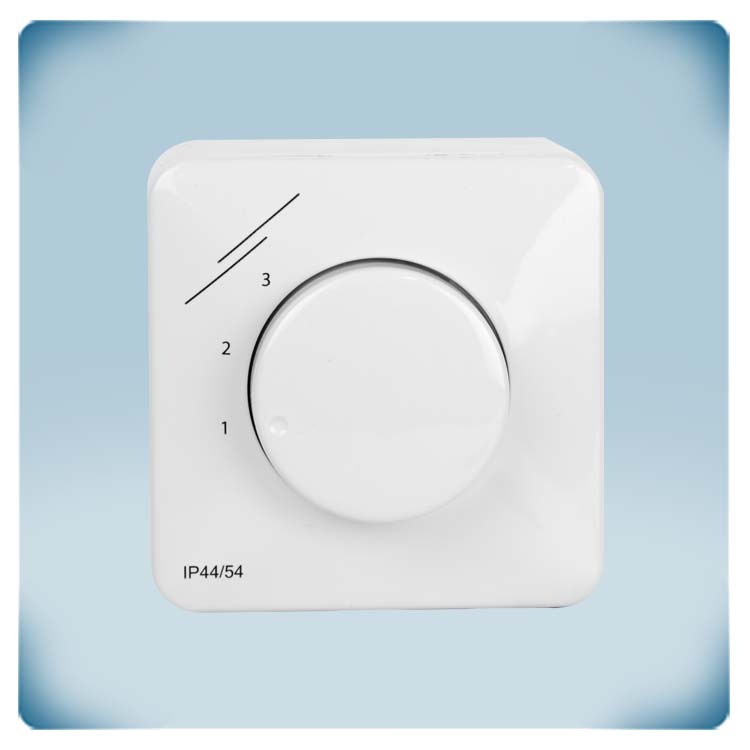

3stupňový spínač ventilátoru | bez polohy OFF
Popis výrobku
Ovládací spínač pro třírychlostní AC ventilátory. Přenáší přiváděné střídavé napětí 230 V na jednu ze tří svorkovnic. Díky tomu je možné nastavit rychlost ventilátoru ve 3 stupních. Jmenovité hodnoty kontaktů jsou 10 A (odporové zátěže) nebo 3 A (induktivní zátěže). Kryt umožňuje vestavnou montáž (IP44) nebo povrchovou montáž (IP54). Není k dispozici žádná poloha OFF.
Dokumenty
Doplňující specifikace a popis
Jak ovládat třírychlostní AC ventilátor?
Třírychlostní motor má tři přípojná místa na hlavním vinutí motoru. Napájení lze připojit k jednomu z těchto tří bodů. Rychlost motoru závisí na použitém přípojném bodě. Řídicí jednotka pro 3rychlostní motor proto připojí síťové napětí k jednomu z těchto tří kontaktů.
![](/cs/soubory/článek/obrázek/popis/smt-1-30-3b/smt-1-30-3b.jpg)

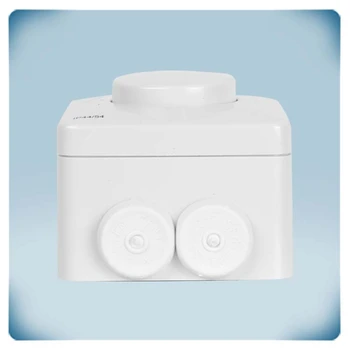

Jeden kryt, různé možnosti montáže
Kryt je vyroben z vysoce kvalitního plastu ASA. Tento materiál je odolný proti UV záření, chrání před nárazy a hezky vypadá. Chrání elektroniku před vniknutím prachu, nečistot a vody. Stupeň krytí je IP44 pro vestavnou montáž a IP54 pro povrchovou montáž.
