Katalogový list

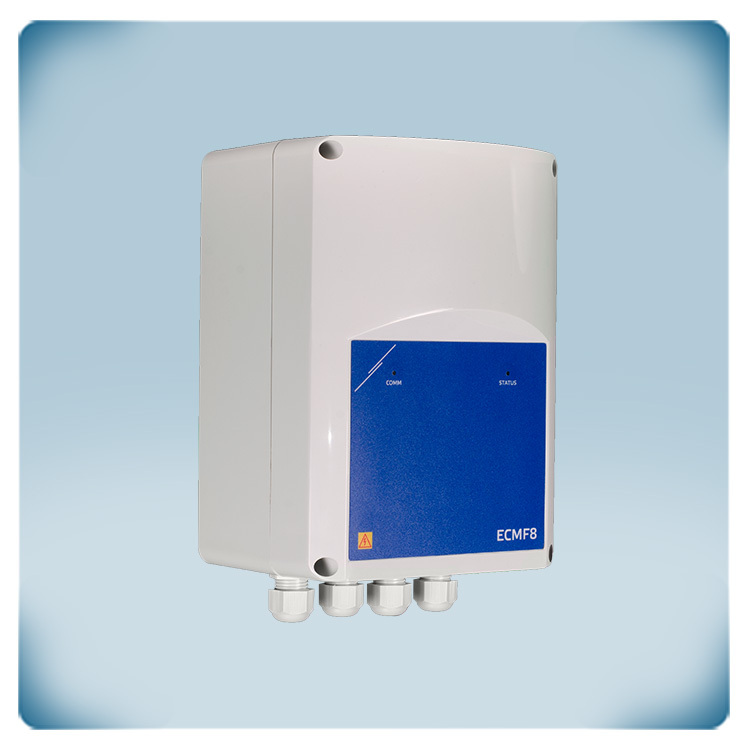

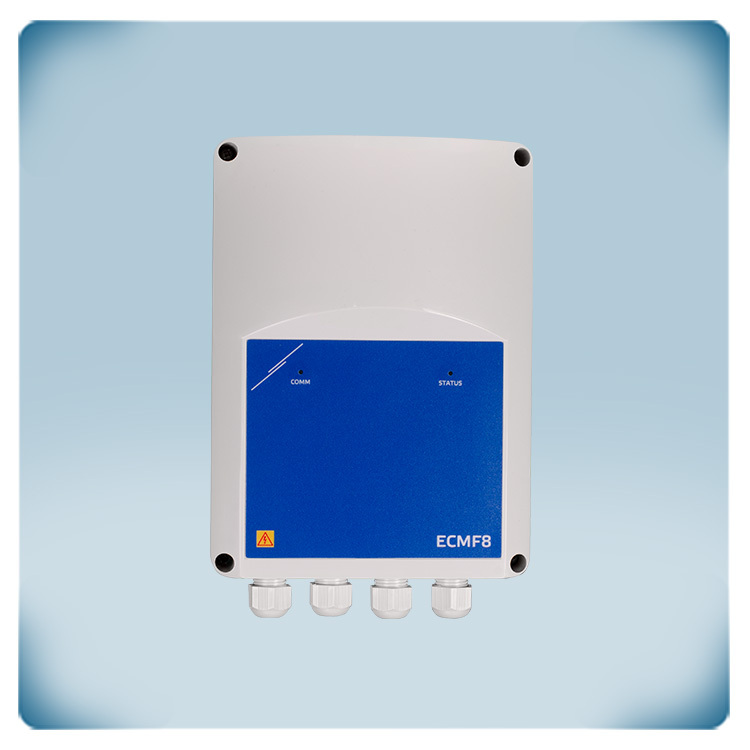

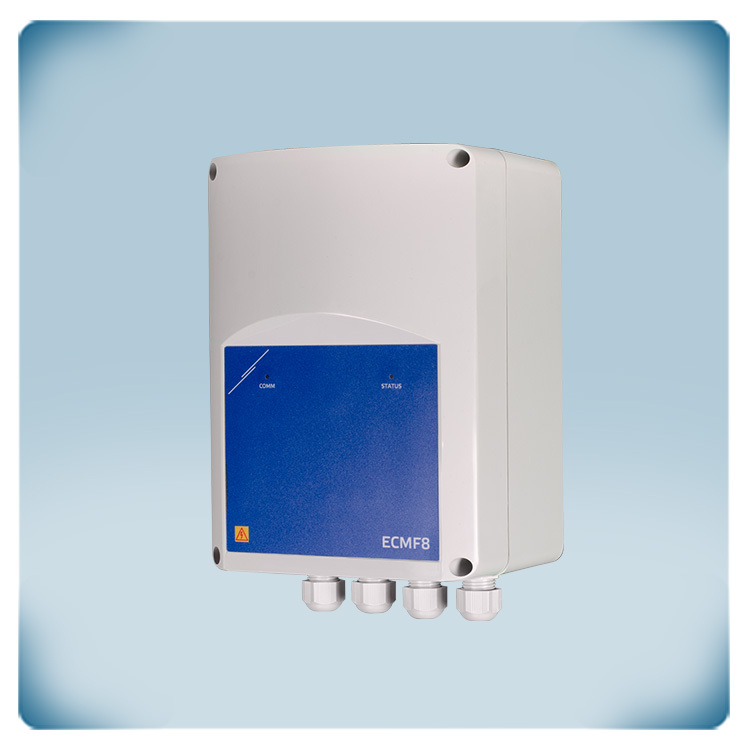

Řídicí jednotka VZT pro EC ventilátory | Wi-Fi brána
Popis výrobku
Regulátor ECMF je sofistikované řešení pro přesné ovládání EC ventilátorů ve ventilačních systémech. Tento regulátor se může pochlubit dvěma výstupy 0-10 V, které umožňují bezproblémovou regulaci chodu EC ventilátoru. Zahrnutí dvou tacho vstupů umožňuje zpětnou vazbu od EC ventilátorů v reálném čase a zajišťuje optimální výkon. Regulátor pracuje v rozsahu napětí 85-264 V AC. Přizpůsobený specifický firmware je zásadním aspektem použití tohoto regulátoru a díky SenteraWebu – vaší vyhrazené cloudové platformě HVAC – je jeho stažení velmi jednoduché. To zajišťuje, že je ECMF přizpůsoben vašim jedinečným potřebám.
Konektivita je klíčovou vlastností ECMF. Prostřednictvím komunikace Modbus RTU mohou HVAC čidla a potenciometry s tímto regulátorem snadno komunikovat. Dostupnost Modbusu je rozšířena na dva analogové vstupy, což poskytuje flexibilitu při integraci různých komponent do systému. Integrovaný napájecí zdroj 24 V DC navíc zjednodušuje připojení externích HVAC čidel nebo potenciometrů.
Pro bezproblémovou integraci do SenteraWebu je do regulátoru ECMF8-AO-WF zabudována internetová brána Wi-Fi. Tato brána usnadňuje stahování firmwaru a umožňuje ECMF fungovat buď samostatně, nebo ve spojení s cloudovou platformou. To činí celý proces efektivnější a jeho ovládání je uživatelsky přívětivější.
Řada ECMF8 vyžaduje firmware specifický pro aplikaci, který je k dispozici ke stažení přes SenteraWeb. Tento personalizovaný přístup zajišťuje, že regulátor přesně odpovídá vašim potřebám. Vyberte si z řady specifických verzí firmwaru přizpůsobených běžným aplikacím HVAC, jako je např. řízení destratifikace pomocí EC ventilátorů. Navigace na záložce Řešení na našem webu zjednodušuje proces výběru daného firmwaru. Stahování a implementace firmwaru specifického pro aplikaci nebylo nikdy jednodušší. Není nutné žádné programování, díky čemuž je ECMF uživatelsky přívětivou volbou pro profesionály v oblasti HVAC.
Doplňující specifikace a popis
Specifický firmware pro konkrétní aplikaci
Řídicí jednotky ECMF8 vyžadují firmware specifický pro danou aplikaci. Tento firmware lze stáhnout prostřednictvím SenteraWeb - vaší osobní cloudové platformy HVAC. Tento regulátor má integrovanou internetovou bránu, kterou lze připojit prostřednictvím Wi-Fi. Po stažení firmwaru je možné tento regulátor používat samostatně nebo jej nechat připojený k SenteraWebu.
Všechny verze produktu jsou standardně vybaveny Modbus RTU pro zjednodušené ovládání a monitorování. Tuto konkrétní verzi s integrovanou internetovou bránou Sentera lze použít k ovládání vašeho systému HVAC na dálku, což poskytuje možnost jej ovládat a monitorovat prakticky odkudkoli na světě.
Regulace otáček EC ventilátoru
Význam systémů HVAC vzrostl, pokud jde o vytápění nebo chlazení velkých kancelářských, veřejných, průmyslových nebo obytných budov. Rychlý pohyb vzduchu z jednoho místa na druhé je velmi potřebný pro udržení chladicího a topného systému současně v systému HVAC. Staré dobré AC motory se hojně používaly pro udržení hnací síly vzduchu, ale vzhledem k jejich nevýhodě, že běží pouze na plný výkon, nejsou v dnešní době tou nejlepší volbou. Výměna AC motorů za pokročilé EC motory má smysl kvůli jejich četným výhodám, a to žádnému bzučení a hučení, precizní regulaci vzduchu, levnějšímu provozu a v neposlední řadě lepší výtěžnosti.
ECMF8 byl vyvinut s ohledem na tuto myšlenku – pro ovládání EC ventilátorů v různých aplikacích.
Různé funkce
Nabízíme omezený počet specifických verzí firmwaru pro typické aplikace vzduchotechniky (např. řízení destratifikace s EC ventilátory). ECMF8 lze použít pro řízení ventilace na základě měření čidel a k provozu podle definovaných stahovatelných funkcí (řešení) a časů provozu (plánů), aby bylo možné přepínat, stupňovat nebo kombinovat výstupy nebo jej použít jako jednoduchý regulátor vzduchotechniky nebo vzduchové clony.
Nejprve vyberte požadovanou funkci prostřednictvím stránky řešení na našich webových stránkách a poté si stáhněte firmware specifický pro danou aplikaci. V případě potřeby je možné upravit některá nastavení prostřednictvím Holding registrů Modbus. Není nutné žádné programování!
Vstupy a výstupy
Tato řídicí jednotka má dva analogové výstupy pro řízení EC ventilátorů. Všechny verze produktu mohou ovládat více než jeden EC ventilátor a/nebo frekvenční měnič přes dva analogové výstupy, proto je nazýváme „duální“.
Mají také tacho vstupy pro lepší ovládání motoru. Pro kontrolu stavu ventilátorů a sledování otáček ventilátorů lze odečítat tacho signál EC ventilátorů (pokud je k dispozici).
Externí vzduchotechnická čidla nebo potenciometry lze připojit prostřednictvím komunikace Modbus RTU nebo přes analogové vstupy. Integrovaný zdroj napájení 24 V DC (Power over Modbus) umožňuje připojení externích čidel nebo potenciometrů bez nutnosti použití speciálního zdroje napájení. Napájení 24 V a komunikaci Modbus lze kombinovat prostřednictvím jednoho kabelu - nazýváme to Power over Modbus nebo PoM. Typ analogového vstupu nebo výstupu a všechna další nastavení lze upravit prostřednictvím Holding registrů Modbus.
Kvalitní kryt

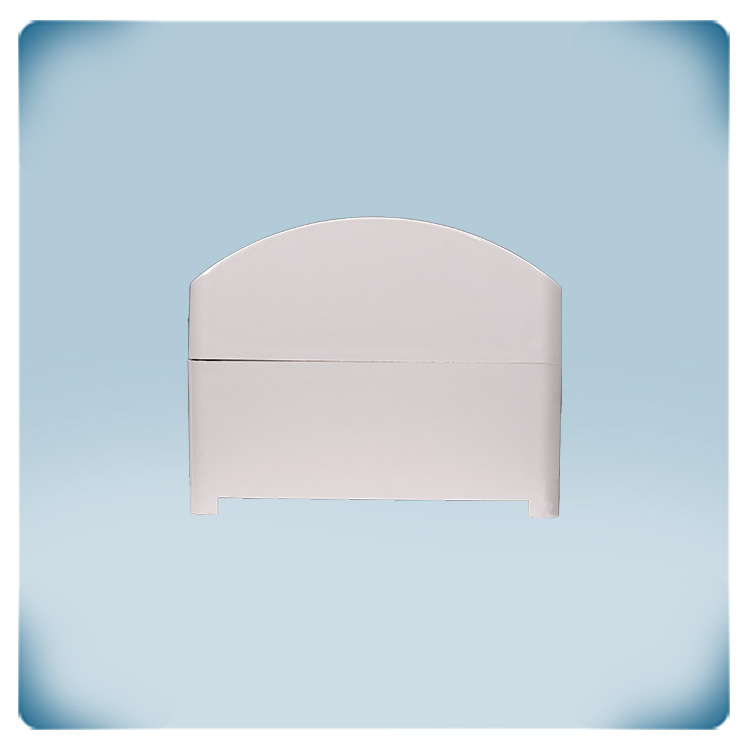

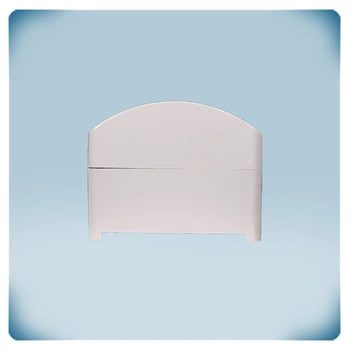

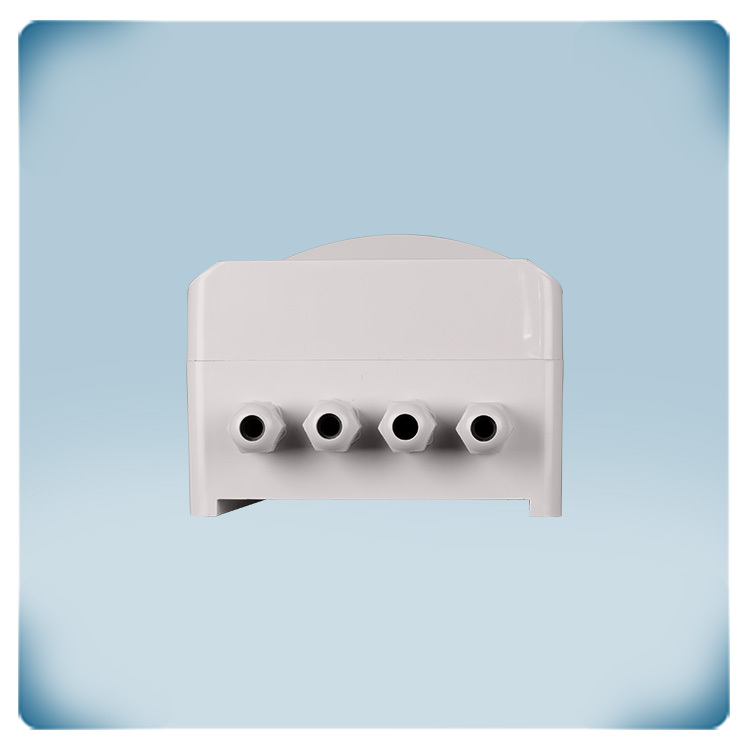

Kryt ECMF8 je navržen pro vnitřní použití a může být instalován na rovný povrch. Je důležité zajistit, aby místo instalace umožňovalo dostatečné chlazení, aby nedošlo k přehřátí. To pomáhá udržovat optimální provozní podmínky a prodlužuje životnost regulátoru.
Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94), a navíc je vyráběn v naší vlastní továrně. Typ použitého plastu je výjimečně odolný vůči vysokým teplotám, velmi pevný a nabízí dobrou ochranu proti nárazům. Kryt poskytuje ochranu IP54.
