Katalogový list
Čidlo CO2 | montáž na stěnu | vizuální signalizace | PoM
Popis výrobku
Toto pokojové čidlo měří teplotu, relativní vlhkost, CO2 a úroveň okolního osvětlení. Úroveň CO2 je vizuálně indikována zeleným, žlutým a červeným LED indikátorem. K přenosu naměřených hodnot se používá komunikace Modbus RTU. Snímací prvek CO2 je možné vyměnit.
Napájení je 24 V DC PoM. To znamená, že komunikaci Modbus RTU a napájení 24 VDC lze připojit přes jeden konektor RJ45. Detekce okolního světla se používá v mnoha aplikacích k ovládání ventilačního systému na základě obsazenosti místnosti. Komunikace Modbus RTU umožňuje úpravu všech nastavení. Intenzitu světla LED používaných pro indikaci stavu lze také nastavit.
Toto čidlo se obvykle používá v budovách ke sledování hladiny CO2 a k zajištění dostatečného přívodu čerstvého vzduchu do místnosti. Běžně se tedy může nacházet např. ve školách, kancelářských budovách a restauracích.
Doplňující specifikace a popis
Máte dostatečný přívod čerstvého vzduchu?
Lidé při dýchání produkují CO2 nebo oxid uhličitý. Díky tomu je koncentrace CO2 dobrým ukazatelem obsazenosti a úrovně aktivity v prostoru. Čím vyšší je úroveň obsazenosti nebo aktivity, tím více čerstvého vzduchu je zapotřebí k udržení dobré kvality vzduchu. Proto se v mnoha aplikacích používají čidla CO2 jako indikátor požadavků na ventilaci. Kromě CO2 toto čidlo také měří teplotu, relativní vlhkost a úroveň okolního osvětlení. Naměřená teplota, relativní vlhkost a hladina CO2 jsou dostupné prostřednictvím tří analogových výstupů a komunikace Modbus RTU. Rosný bod a úroveň okolního světla jsou dostupné prostřednictvím komunikace Modbus RTU.
Žádné analogové výstupy - pouze komunikace Modbus RTU
Toto čidlo nemá analogové výstupy, což jej činí jednodušším a cenově výhodnějším. Všechny naměřené hodnoty jsou dostupné prostřednictvím vstupních registrů Modbus tohoto snímače. Pozorování naměřených hodnot je možné prostřednictvím SenteraWebu – naší online HVAC platformy, přes software 3SModbus, přes BMS systém nebo přes jiné Modbus master zařízení. Modbus má řadu výhod. Nejvýznamnější z nich je, že digitální signály jsou méně náchylné k rušení než analogové signály a možnost použití delších kabelů. Je možné použít kabely o délce až 1 000 metrů.
Vizuální indikace naměřené hodnoty
Toto HVAC čidlo nabízí jasnou vizuální indikaci hladiny CO2 pomocí zelené, žluté a červené LED diody. Zelená LED dioda indikuje, že hladina CO2 je v dosahu - je dostatečný přívod čerstvého vzduchu. Když hladina CO2 vstoupí do varovného rozsahu, rozsvítí se žlutá LED dioda. Červená znamená, že hladiny CO2 jsou příliš vysoké nebo že je nedostatečný přívod čerstvého vzduchu. Rozsahy lze upravit pomocí Modbus Holding registrů. LED diody mohou zobrazovat stav jedné ze tří naměřených hodnot, která je standardně nastavena na CO2.
Kratší doba instalace
K připojení tohoto čidla stačí jeden konektor RJ45. Komunikace Modbus RTU a napájení 24 V DC jsou propojeny jedním UTP kabelem - nazýváme jej Power over Modbus nebo PoM. Všechny naměřené hodnoty jsou dostupné prostřednictvím komunikace Modbus RTU. Pro usnadnění zapojení doporučujeme použít napájecí zdroje 24 V DC s konektorem RJ45 od společnosti Sentera. Tyto napájecí zdroje nabízejí ochranu proti zkratu, přetížení a přepětí. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.

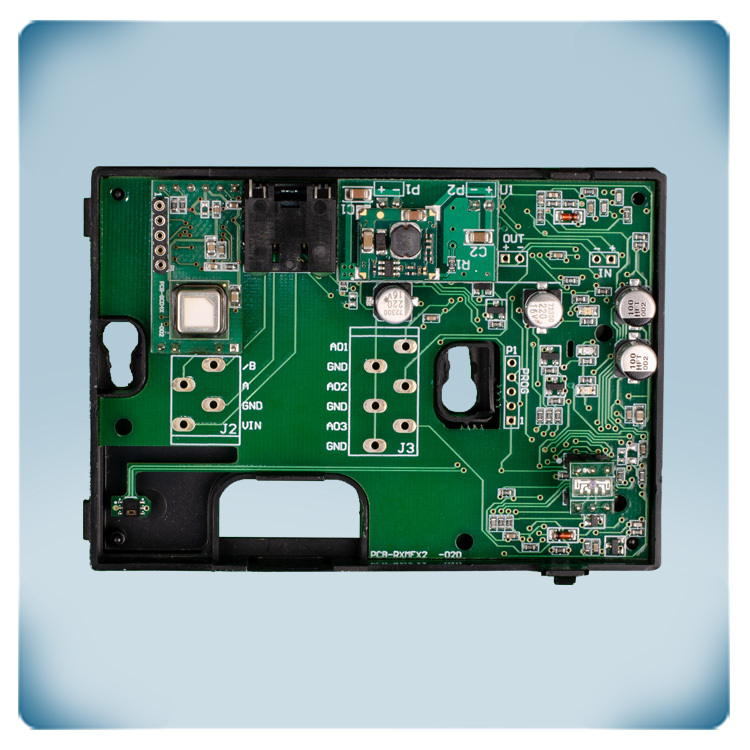

Fotoakustický snímací prvek - ABC logika
Fotoakustická čidla jsou vysoce citlivá a specifická, díky čemuž jsou užitečná pro detekci různých plynů, jako jsou znečišťující látky, stopové plyny a těkavé organické sloučeniny. Použití specifických infračervených vlnových délek, které odpovídají čarám absorpce CO2, zajišťuje, že interference od jiných plynů je minimalizována. Algoritmus samokalibrace logiky ABC je ve výchozím nastavení povolen. Tento algoritmus je navržen pro použití v aplikacích, kde koncentrace CO2 klesnou na vnější okolní podmínky (400 ppm) alespoň jednou (15 minut) za 7 dní, což je obvykle pozorováno během období neobsazenosti. Čidlo dosáhne provozní přesnosti po 25 hodinách nepřetržitého provozu za podmínky, že byl vystaven okolní referenční hladině vzduchu 400 ppm ± 10 ppm CO2.
Povrchová montáž
Čidlo instalované namísto zásuvky. Toto čidlo lze instalovat v interiéru na zeď nebo na rovný povrch. Montážní otvory jsou přizpůsobeny standardním evropským nástěnným instalačním krabicím. Čidlo lze připevnit k nástěnným krabicím pomocí dvou šroubů. Kryt čidla pokryje celou nástěnnou instalační krabici. Pro zajištění optimálního výkonu by mělo být čidlo chráněno před přímým slunečním zářením.
Kryt s moderním designem
Kryt je určen pro použití do interiéru. Nabízí ochranu IP30 proti vniknutí prachu a vlhkosti. Kryt je navržen a vyroben ve firmě Sentera Plastics. Je mimořádně odolný díky použití vysoce kvalitního plastu r-ABS. Díky svému současnému modernímu designu lze toto čidlo použít ve většině interiérových stylů.
