Katalogový list
Čidlo CO2 | montáž na stěnu | vizuální signalizace | 24 V DC - PoM
Popis výrobku
Toto prostorové čidlo měří teplotu, relativní vlhkost, CO2 a úroveň okolního světla. Úroveň CO2 je vizuálně indikována zeleným, žlutým a červeným LED indikátorem.
Napájecí napětí je 24 V DC a lze jej připojit buď pomocí svorkovnic nebo konektoru RJ45. Naměřené hodnoty jsou přenášeny přes tři analogové výstupy a Modbus RTU.
Typ výstupu je standardně nastaven na 0-10 V, ale jsou k dispozici různé typy výstupů. Detekce okolního světla se používá v mnoha aplikacích k ovládání ventilačního systému na základě obsazenosti místnosti. Komunikace Modbus RTU umožňuje úpravu všech nastavení.
Snímací prvek CO2 lze vyměnit. Intenzitu světla LED diod používaných pro indikaci stavu je možné upravit. Toto čidlo CO2 se běžně používá ve školách, kancelářských budovách, restauracích a dalších veřejných místech k měření hladiny oxidu uhličitého a k zajištění dostatečného přívodu čerstvého vzduchu do místnosti.
Doplňující specifikace a popis
Máte dostatečný přívod čerstvého vzduchu?
Lidé při dýchání produkují CO2 nebo oxid uhličitý. Díky tomu je koncentrace CO2 dobrým ukazatelem obsazenosti a úrovně aktivity v prostoru. Čím vyšší je úroveň obsazenosti nebo aktivity, tím více čerstvého vzduchu je zapotřebí k udržení dobré kvality vzduchu. Proto se v mnoha aplikacích používají čidla CO2 jako indikátor požadavků na ventilaci. Kromě CO2 toto čidlo také měří teplotu, relativní vlhkost a úroveň okolního osvětlení. Naměřená teplota, relativní vlhkost a hladina CO2 jsou dostupné prostřednictvím tří analogových výstupů a komunikace Modbus RTU. Rosný bod a úroveň okolního světla jsou dostupné prostřednictvím komunikace Modbus RTU.
Tři analogové výstupy pro přenos naměřených hodnot
Toto čidlo má tři analogové výstupy. Každý z nich přenáší jednu z naměřených hodnot. Např. ve výchozím nastavení bude výstup 1 přenášet 0 Voltů při 0 °C a 10 Voltů při 50 °C. Každá výstupní hodnota se proporcionálně mění v závislosti na měřené teplotě, vlhkosti nebo koncentraci CO2. Naměřená teplota je dostupná na výstupu 1, relativní vlhkost na výstupu 2 a koncentrace CO2 na výstupu 3. Standardně je typ výstupu 0-10 Voltů. Další typy výstupů lze vybrat pomocí Modbus Holding registrů.
Vizuální indikace naměřené hodnoty
Toto vzduchotechnické čidlo nabízí jasnou vizuální indikaci hladiny CO2 pomocí zelené, žluté a červené LED diody. Zelená LED dioda indikuje, že hladina CO2 je v normě - je dostatečný přívod čerstvého vzduchu. Když hladina CO2 vstoupí do varovného rozsahu, rozsvítí se žlutá LED dioda. Červená znamená, že hladina CO2 je mimo rozsah nebo-li je nedostatečný přívod čerstvého vzduchu. Rozsahy lze upravit pomocí Modbus Holding registrů. LED diody mohou vizualizovat stav jedné ze tří naměřených hodnot, standardně CO2.
Zásuvka RJ45 nebo svorkovnice?

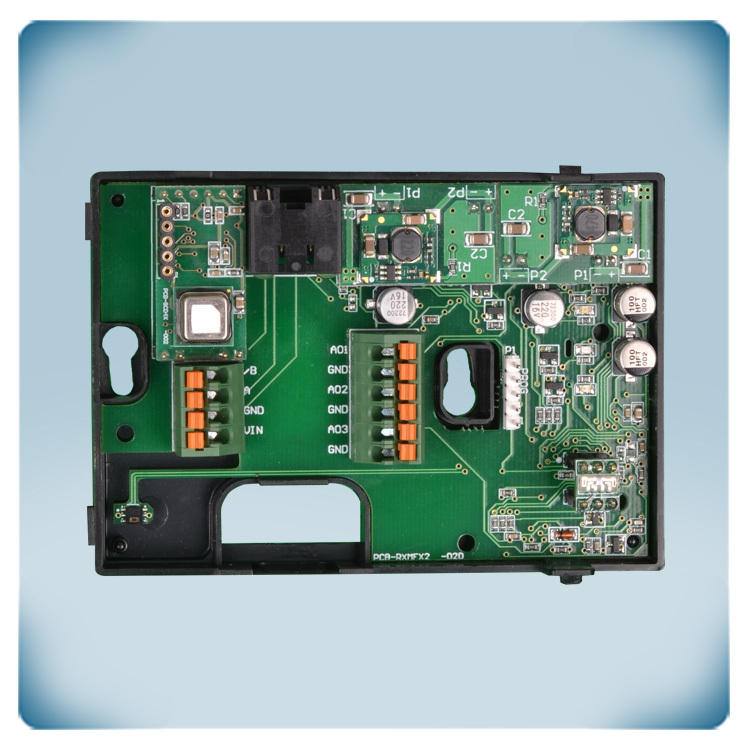

Toto čidlo nabízí možnost připojení přes svorkovnici s pružinovými svorkami nebo přes konektor RJ45. Napájecí napětí a komunikaci Modbus RTU lze připojit přes konektor RJ45. Přes svorkovnice je možné připojit výstupy, komunikaci Modbus RTU a napájecí napětí. Nikdy nepřipojujte napájecí napětí přes konektor RJ45 a svorkovnice současně. Napájecí napětí je 24 V DC. Zemnicí svorky napájecího zdroje (V-) a výstupu (GND) nejsou vnitřně propojeny. To znamená, že pro připojení tohoto čidla je nutný 4-vodičový kabel. Většina napájecích zdrojů 24 V DC nabízí ochranu proti zkratu, přetížení a přepětí. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.
Fotoakustický snímací prvek - ABC logika
Fotoakustická čidla jsou vysoce citlivá a specifická, díky čemuž jsou užitečná pro detekci různých plynů, jako jsou znečišťující látky, stopové plyny a těkavé organické sloučeniny. Použití specifických infračervených vlnových délek, které odpovídají čarám absorpce CO2, zajišťuje, že interference od jiných plynů je minimalizována. Algoritmus samokalibrace logiky ABC je ve výchozím nastavení povolen. Tento algoritmus je navržen pro použití v aplikacích, kde koncentrace CO2 klesnou na vnější okolní podmínky (400 ppm) alespoň jednou (15 minut) za 7 dní, což je obvykle pozorováno během období neobsazenosti. Čidlo dosáhne provozní přesnosti po 25 hodinách nepřetržitého provozu za podmínky, že byl vystaven okolní referenční hladině vzduchu 400 ppm ± 10 ppm CO2.
Povrchová montáž
Čidlo instalované namísto zásuvky. Toto čidlo lze instalovat v interiéru na zeď nebo na rovný povrch. Montážní otvory jsou přizpůsobeny standardním evropským nástěnným instalačním krabicím. Čidlo lze připevnit k nástěnným krabicím pomocí dvou šroubů. Kryt čidla pokryje celou nástěnnou instalační krabici. Pro zajištění optimálního výkonu by mělo být čidlo chráněno před přímým slunečním zářením.
Kryt s moderním designem
Kryt je určen pro použití do interiéru. Nabízí ochranu IP30 proti vniknutí prachu a vlhkosti. Kryt je navržen a vyroben ve firmě Sentera Plastics. Je mimořádně odolný díky použití vysoce kvalitního plastu r-ABS. Díky svému současnému modernímu designu lze toto čidlo použít ve většině interiérových stylů.
