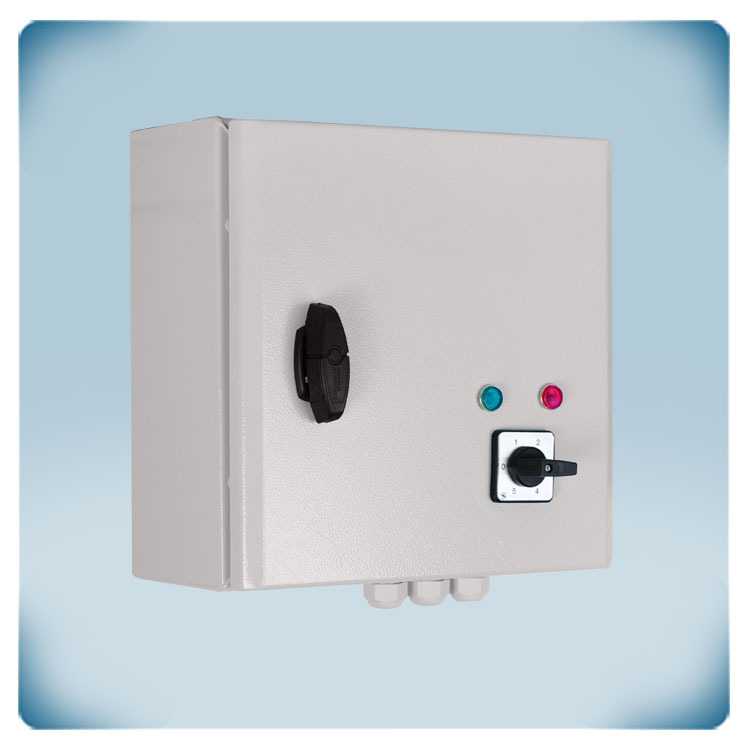

Regulátor vzduchové clony | 400 V motor 14 A
Popis řešení
5-rychlostní regulátor pro vzduchové clony s třífázovými motory ovladatelnými napětím. Kombinovaný maximální proud motoru je 14 A. Rychlost vzduchu lze zvolit pomocí 5-stupňového otočného přepínače. V poloze OFF (nula) je clona deaktivována. Kontakt pro vzdálený start/stop lze použít pro externí spínač, např. dveřní kontakt. Funkce monitorování TK deaktivuje motor v případě přehřátí. Po výpadku napájení se motor automaticky restartuje. Neregulovaný výstup může ovládat ventil pro cívku LPHW.
Doplňující specifikace a popis
Vytvořte tepelnou bariéru
Vzduchové clony vytvářejí neviditelnou bariéru pro oddělení horkého a studeného vzduchu. Vzduchové clony lze použít také k zabránění pohybu vzduchu nebo nečistot z jedné místnosti do druhé. AC ventilátory tlačí vzduchovou clonu směrem dolů. Tato neviditelná bariéra brání přílivu vnějšího vzduchu a omezuje propouštění vnitřního vzduchu ven, aby se minimalizovaly tepelné ztráty. Vzduchové clony se často používají v obchodech nebo barech, takže dveře mohou zůstat otevřené a zároveň udržet teplý vzduch uvnitř. Díky otevřeným dveřím mají zákazníci větší sklony ke vstupu.
Dveřní kontakt aktivuje vzduchovou clonu
Ke vstupům beznapěťového kontaktu lze připojit dveřní kontakt. Když se dveře otevřou, dojde k aktivaci vzduchové clony. Během doby, kdy je clona aktivována, běží stálou rychlostí, kterou lze nastavit pomocí otočného spínače. K dispozici je jeden normálně otevřený a jeden normálně uzavřený vstup. Díky tomu je regulátor kompatibilní s různými typy dveřních spínačů.
Výstupy pro ovládání externích zařízení
Dodatečný, neregulovaný výstup (230 V AC) je aktivní, když je spuštěn motor. Protože je tento výstup buď ON (230 V) nebo OFF (0 V), nazývá se „neregulovaný výstup“. Maximální proud tohoto výstupu jsou 2 A. Tímto výstupem lze ovládat kontrolku, otevírat uzavírací mřížky vzduchovodů, aktivovat osvětlení atd. Zařízení připojené k tomuto výstupu bude pracovat současně s ventilátorem.
Automatický reset po výpadku napájení
V případě výpadku napájení se tento regulátor automaticky resetuje. Po následném obnovení napájení se motor automaticky restartuje. U standardních regulátorů otáček ventilátorů je po výpadku proudu nutné otočný přepínač přepnout ručně do polohy OFF, a poté zpět do polohy požadované rychlosti. U řady STRA4 to není nutné.
Ochrana proti přehřátí
Tento regulátor vzduchové clony nabízí možnost připojení tepelných kontaktů. TK nebo-li tepelné kontakty monitorují teplotu uvnitř vinutí motoru nebo teplotu ohřívače. V případě přehřátí, funkce monitorování TK deaktivuje systém, aby nedošlo k poškození, a aktivuje výstup alarmu.
Kryt pro montáž na stěnu v interiéru
Ujistěte se, že regulátor může dostatečně vychladnout. Instalujte jej na chladném místě, nejlépe ne na přímém slunci. Kryt je navržen a vyroben interně. Používáme vysoce kvalitní plast r-ABS VO (UL94). Tento materiál je výjimečně odolný vůči vysokým teplotám, velmi pevný a nabízí dobrou ochranu proti nárazům. Poskytuje krytí IP54 proti vniknutí prachu a vody. Regulátor je možné nainstalovat na stěnu nebo panel v interiéru.
