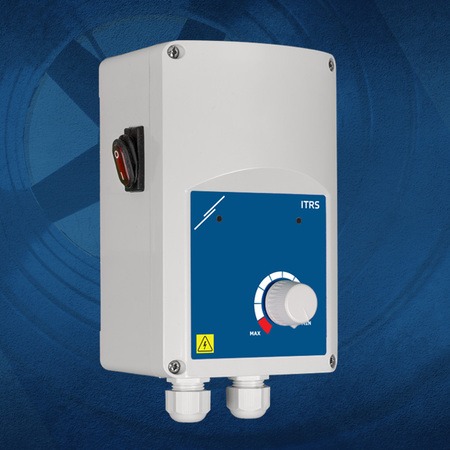

Електронен регулатор на обороти, вход за дистанционен пуск-стоп 3 А
Описание на продукта
Регулатор на скоростта на вентилатора за 230 волтови двигатели с термични контакти за предотвратяване на прегряване на двигателя. Този контролер е предназначен за управление на променлива скорост на AC вентилатори или центробежни помпи в HVAC приложения.
Максималният ток на двигателя е 3 A. Скоростта на вентилатора се настройва чрез потенциометъра на предния панел. Чрез джъмпер може да се избира бърз старт или меко ускорение.
Минималната и максималната скорост се регулират чрез вътрешни тримери. Скоростта на вентилатора се регулира чрез промяна на напрежението на двигателя чрез управление на фазовия ъгъл - Triac технология.
Осветен превключвател "ВКЛ." - "ИЗКЛ." е разположен отстрани на корпуса. Нерегулираният изход е активен, когато двигателят е разрешен.
Функцията за наблюдение на TK деактивира двигателя в случай на прегряване. Аларменият изход се активира в случай на проблеми с двигателя. Чрез входовете може да се генерира дистанционна команда старт-стоп. Захранващото напрежение е 110-240 VAC / 50-60 Hz.
Допълнителни спецификации и описание
Непрекъснато регулиране на скоростта
Този регулатор на скоростта на вентилатора регулира скоростта на еднофазни AC двигатели чрез намаляване на напрежението на двигателя. Напрежението на двигателя се намалява чрез управление на фазовия ъгъл (технология TRIAC). Това означава, че този регулатор на скоростта е подходящ само за двигатели с регулиране на напрежението. Ако не сте сигурни дали вашият двигател може да се контролира по напрежение, най-добре е да се свържете с производителя на двигателя. Този регулатор на скоростта на вентилатора е напълно безшумен. Скоростта на вентилатора може да се зададе чрез въртящото се копче на предния панел. В зависимост от типа на двигателя, при ниска скорост може да се появи бръмчащ шум от двигателя.
Регулируема минимална и максимална скорост на двигателя
Минималната и максималната избираема скорост на двигателя могат да се регулират чрез двата вътрешни тримера. Това дава възможност за оптимизиране на диапазона на скоростта, който може да бъде избран чрез копчето на предния панел. Чрез оптимизиране на скоростния диапазон може да се компенсира всеки свръхкапацитет на вентилатора. Чрез задаване на достатъчно висока минимална скорост може да се предотврати прегряването на двигателя при продължителна ниска скорост. Консултирайте се с производителя на двигателя, за да разберете какъв диапазон на скоростта е оптимален за вашия двигател.
Термична защита на двигателя
Когато променливотоков двигател се повреди, това често се дължи на прегряване. За да се открие навременно прегряване на двигателя, някои двигатели са оборудвани с TK или термични контакти. Тези термични контакти измерват температурата в намотките на двигателя. Контролерите за скорост на вентилатора ITR9S могат да наблюдават термичните контакти на двигателя. В случай на прегряване на двигателя, функцията за наблюдение на TK ще деактивира двигателя, за да предотврати трайна повреда на двигателя. Когато това се случи, изходът за аларма ще се активира. Външен зумер или външен светлинен индикатор може да се свърже към изхода на алармата, за да сигнализира за проблеми с двигателя. Ако моторът не е оборудван с TK контакти, свържете двата TK терминала на контролера ITRS9, за да симулирате нормална температура на двигателя.
Как да стартирам вентилатора за променлив ток?
Двата входа могат да се използват за дистанционно стартиране или спиране на двигателя. Възможно е да свържете дистанционен ключ или външен часовник към един от двата входа, за да стартирате двигателя, например. Има два различни режима за стартиране на двигателя: бърз старт или плавно ускорение. Те могат да бъдат избрани чрез вътрешен джъмпер. Kick start ще стартира двигателя на максимална скорост. След 8 – 10 секунди двигателят ще се забави до желаната скорост на вентилатора. Soft start ще започне при минимална скорост и плавно ще ускори двигателя до желаната скорост на вентилатора. Това време за ускорение ще бъде приблизително между 8 – 10 секунди.
Ключ "ВКЛ."/"ИЗКЛ."
С превключвателя "ВКЛ."/"ИЗКЛ." отстрани устройството може да се включва или изключва. В позиция "ВКЛ." превключвателят свети. За сериите 1,5 A и 3 A ITR-9 превключвателят "ВКЛ."/"ИЗКЛ." може да бъде деактивиран, ако желаете. За да забраните превключвателя за "ВКЛ."/"ИЗКЛ.", свържете захранването през клеми L1 и N вместо през L и N. Моля, вижте ръководството за повече подробности.
Нерегулиран изход
Когато двигателят е активиран, нерегулираният изход е активен. Тъй като този изход е ВКЛЮЧЕН (230 волта) или ИЗКЛЮЧЕН (0 волта), той се нарича „нерегулиран изход“. Максималният ток на този изход е 2 A. Той обикновено се използва за управление на външен индикатор за работа, амортисьор, външно реле и др. напр. когато вентилаторът спре, клапата е затворена. Когато вентилаторът е активен, клапата е отворена.
Водоустойчив корпус за вътрешни приложения
Този регулатор на скоростта на вентилатора може да се монтира на стена или на панел на закрито. Уверете се, че регулаторът на скоростта на вентилатора може да охлажда достатъчно. За предпочитане е да го инсталирате на хладно място и със сигурност не на слънце. Корпусът е изработен от висококачествена r-ABS VO (UL94) пластмаса. Този материал е пожарогасителен, много здрав и предлага добра защита срещу удари. Предлага IP54 защита срещу прах и вода.
