Принципна схема

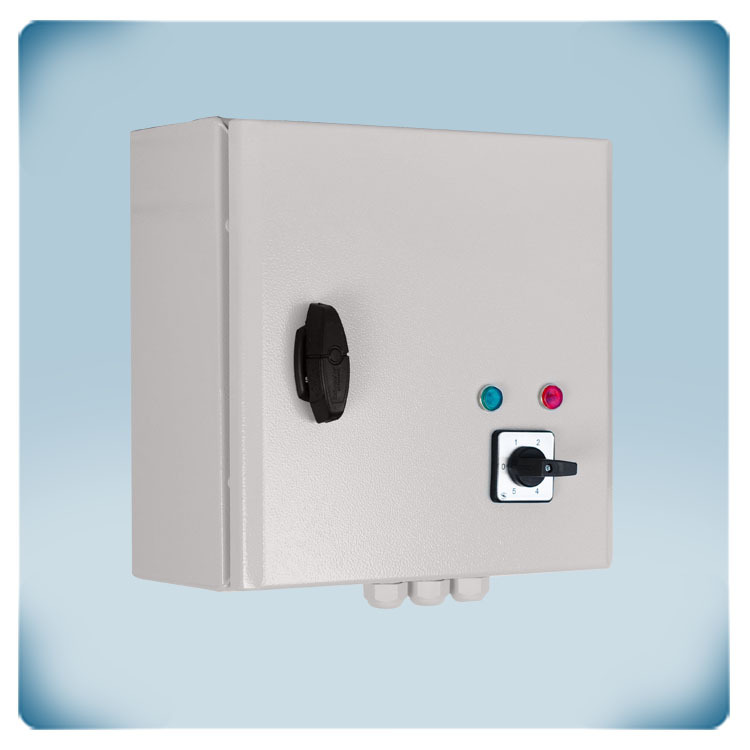

Регулатор на въздушна завеса | мотор 400 V, 14 А
Описание на решението
Регулатор с 5 скорости за въздушни завеси с трифазни двигатели 400 волта, регулируеми по напрежение. Комбинираният максимален ток на двигателя е 14 A. Скоростта на въздушната струя може да се регулира чрез 5-степенен въртящ се превключвател. В положение ИЗКЛ. (OFF) въздушната завеса е дезактивирана. Контактът за отдалечено стартиране/спиране може да се използва за външен превключвател, като например контакт за врата. Функцията за следене TK деактивира двигателя в случай на прегряване. След прекъсване на захранването моторът автоматично се рестартира. Нерегулираният изход може да управлява клапан за бобина тип LPHW.
Допълнителни спецификации и описание
Създаване на термична преграда
Въздушните завеси създават невидима бариера за разделяне на топлия и студения въздух. Въздушните завеси създават невидима бариера за разделяне на топлия и студения въздух. AC вентилаторите на въздушната завеса насочват въздушния поток в посока надолу. Тази невидима преграда предотвратява притока на външен въздух и ограничава изтичането на въздух от помещенията, за да се минимизират топлинните загуби. Въздушните завеси често се използват в магазини или заведения, за да могат вратите да останат отворени, като същевременно задържат топлия въздух вътре. Благодарение на отворените врати клиентите са по-склонни да влизат.
Контактът на вратата активира въздушната завеса
Към входовете за сухи контакти може да се свърже контакт на вратата. Когато вратата се отвори, въздушната завеса се активира. Когато е активирана, въздушната завеса ще работи с фиксирана скорост, зададена чрез въртящия се превключвател. Налични са един вход с нормално отворен контакт и един вход с нормално затворен вход. Това прави регулатора съвместим с различни видове превключватели за врати.
Изходи за управление на външни устройства
Допълнителният, нерегулиран изход (230 VAC) е активен, когато двигателят е функционира. Тъй като този изход е ВКЛ. (230 волта) или ИЗКЛ. (0 волта), той се нарича „нерегулиран изход“. Максималният ток на този изход е 2 A. Този изход може да се използва за управление на лампа за светлинна индикация, отваряне на клапи или прегради на въздуховоди, активиране на осветление и др. Устройството, свързано към този изход, ще работи едновременно с вентилатора.
Автоматично рестартиране след прекъсване на захранването
В случай на прекъсване на захранването, този регулатор автоматично ще се рестартира. Когато захранването се възстанови, моторът ще се рестартира автоматично. При стандартните регулатори на скоростта на вентилатори, след прекъсване на захранването, въртящият се превключвател трябва да се завърти ръчно в положение ИЗКЛ. и след това обратно в положение на желаната скорост. Това не е необходимо при серията регулатори STRA4.
Защита срещу прегряване
Този регулатор за въздушна завеса предлага възможност за свързване на термични контакти. TK или термичните контакти следят температурата вътре в намотките на двигателя или температурата на нагревателя. В случай на прегряване, функцията за следене на TK ще деактивира системата, за да предотврати повреда и ще активира алармения изход.
Корпус за стенен монтаж в закрити помещения
Уверете се, че регулаторът може да се охлажда достатъчно. За предпочитане е да се инсталира на проветриво място, където няма пряка слънчева светлина. Корпусът е проектиран и произведен за мантаж в закрити помещения. Корпусът е напарвен от метал и има степен на защита IP54 срещу проникване на прах и вода. Този регулатор може да се монтира на стена или панел в закрито помещение.
