Регулатор на АС вентилатор загряване /охлаждане
Описание на решението

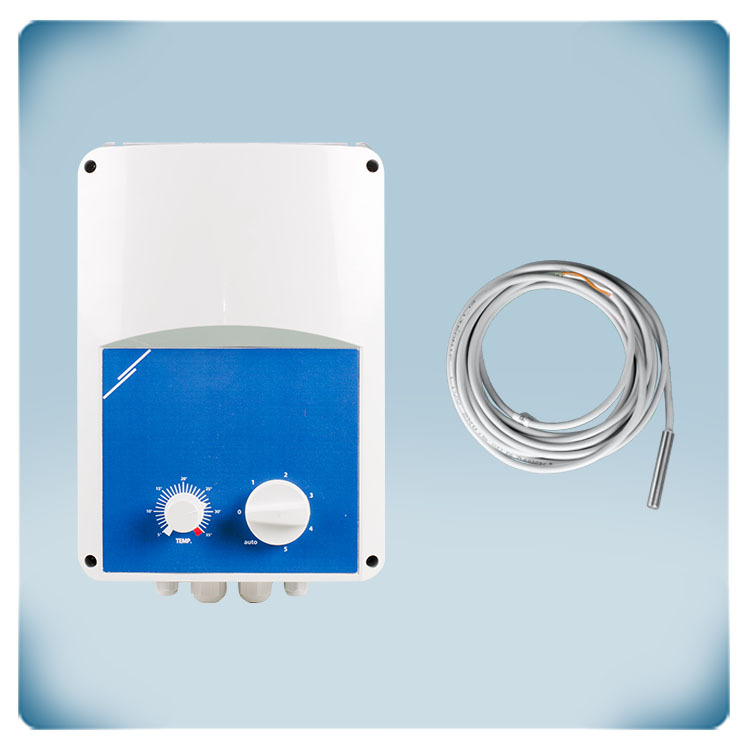

Регулатор с 5 степени за вентилаторни печки с монофазен двигател. Максималният ток на двигателя е 5 A. Скоростта на AC вентилатора се регулира ръчно или автоматично. Когато температурата падне под заданието, вентилът за гореща вода се отваря през нерегулирания изход. Този нерегулиран изход може да управлява воден клапан или електрически нагревателен елемент. Измерва се температурата на околната среда. Колкото по-голяма е разликата между измерената стойност на температурата и температурата установена чрез заданието, толкова по-висока е скоростта на AC вентилатора. Скоростта на вентилатора се контролира в 5 стъпки.
Допълнителни спецификации и описание
Отопление на складови и производствени помещения
Индустриалните вентилаторни с нагреватели са добър начин за отопление на големи помещения, като складове или производствени предприятия. Въздухът се изсмуква, нагрява се и връща обратно в стаята. Благодарение на механичното подаване на топъл въздух в помещението, то може да се затопли по-бързо. По-висока ефективност се постига благодарение на механичното подаване на топлия въздух. Използването на промишлени вентилаторни с нагреватели е особено препоръчително в индустриални среди или логистични центрове. Това е идеалното решение за доставяне на топъл въздух в пространство с много препятствия, като машини и складови стелажи.
Скоростта на вентилатора може да се задава ръчно или автоматично
За да се избегне прегряване, нагревателят и вентилаторът винаги се включват едновременно. Интегрираният температурен сензор PT500 измерва околната температура. Желаната температура може да бъде избрана чрез въртящия се бутон на предния панел или чрез Modbus комуникацията RTU. Когато температурата на околната среда е по-ниска от желаната, отоплението се активира чрез нерегулируемият изход (ON/OFF). В същото време се активира и вентилаторът. Скоростта на вентилатора може да се контролира автоматично (AUTO) или може да бъде фиксирана на постоянна скорост (позиции 1 - 2 - 3 - 4 или 5). В позиция 0 устройството е деактивирано. Скоростта на AC вентилатора се регулира чрез намаляване на напрежението на двигателя посредством автотрансформаторна технология. Вентилаторът трябва да може да се регулира по напрежение. Когато температурата на околната среда е по-висока от зададената температура, нагревателят и вентилаторът са деактивирани.
Автотрансформаторна технология
Автотрансформаторите са електрически трансформатори с една намотка и различни накрайници за напрежение. Тези различни накрайници осигуряват различни понижени изходни напрежения. Единичната намотка на автотрансформатора може да се използва едновременно и като първична, и като вторична намотка. Така конструкцията е компактна и по-лека, в сравнение с класическите трансформатори с двойни намотки. Автотрансформаторите са интегрирани в трансформаторните регулатори на обороти на Sentera за стъпков контрол на скоростта на мотора чрез редуциране на напрежението. Автотрансформаторната технология генерира напрежение с идеална синусоидална форма, гарантирайки безшумната работа на мотора. Sentera притежава собствена производствена линия за автотрансформатори за гарантиране на оптималното им качество.
Нерегулируем изход
Допълнителният нерегулируем изход (230 VAC) е активен докато мотора е изключен. Изходът може да се използва за регулиране на клапа и др. Пример: ако вентилаторът не работи, клапата ще бъде затворена. Когато вентилаторът започне да работи отново, клапата ще се отвори.
Защита на мотора от прегряване (ТК)
Този регулатор на скоростта на вентилатора може да следи термичните контакти на двигателя. TK или термоконтактите измерват температурата вътре в намотките на двигателя. В случай на прегряване TK следенето ще деактивира двигателя, за да неговата повреда.
Вградена температутна сонда PT500
Този вид сензори измерват температура, като използват платинен сензорен елемент, капсулиран в тръбичка от неръждаема стомана. Тази температурна сонда има положителен температурен коефициент на съпротивление (PTC): когато температурата се повиши, съпротивлението се повишава.
Здрав корпус
Корпусът на изделието е направен от висококачествена пластмаса r-ABS VO (UL94). Материалът е изключително здрав и устойчив срещу топлина и удари. Изделието е подходящо за повърхностен монтаж, а корпусът е със степен на защита IP54, който предпазва устройството от проникване на прах, влага или мръсотия.
