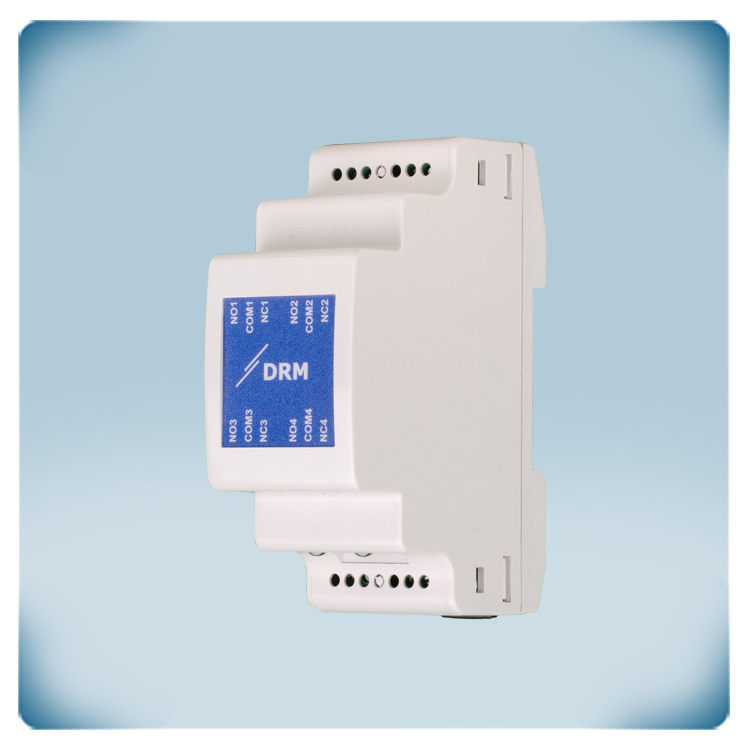

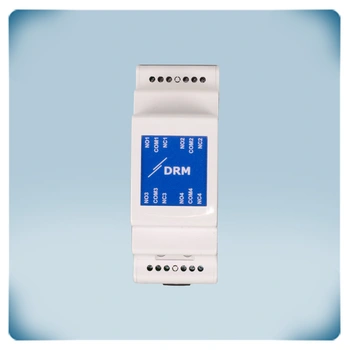

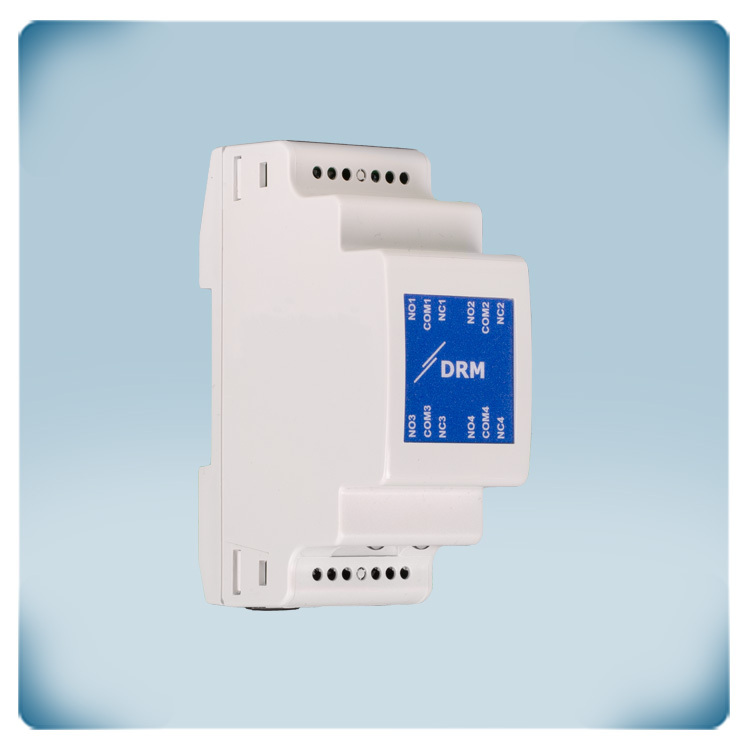

Modbus IO модул | 4 релейни изхода
Описание на продукта
Това е Modbus IO модул с 4 релейни изхода. Този модул е предназначен за монтаж на стандартна DIN шина. Комуникация Modbus RTU и захранващо напрежение от 24 VDC могат да бъдат свързани чрез буксата RJ45. Релейните изходи имат максимален капацитет от 5 A за резистивни товари.
Допълнителни спецификации и описание
Приложение на Modbus IO модулите
Този I/O модул се управлява с помощта на протокола за комуникация Modbus RTU. Протоколът Modbus RTU е широко използван и надежден комуникационен протокол, изключително подходящ за управление на устройства в индустриални среди и системи. Обикновено се използва за свързване на различни устройства, като сензори, задвижващи механизми и I/O модули.
I/O модулът има 4 релейни изходни канали. Входните канали получават контролни сигнали от система за сградна автоматизация - BMS (например дигитални или аналогови сигнали), а изходните канали осигуряват релейни сигнали към външни устройства.
Този модул се управлява от BMS системата чрез Modbus комуникационен интерфейс, което прави модула доста лесен за използване. Благодарение на своята бърза комуникация и предаване на данни, което позволява кратко време за реакция и високоскоростна обмяна на информация между устройствата, стабилността, надеждността и безопасността си, DRM е отличен избор за контролно устройство на индустриално оборудване.
Как фунционира
Серията DRM са Modbus изходни модули с релейни контакти, които се задействат механично за отваряне/затваряне чрез магнитна сила за превключване (ВКЛ. и ИЗКЛ.). Тези релета могат да се превключват чрез запис на стойност '1' в съответните регистри за съхранение на информация (Holding registers) по Modbus RTU. Това може да се направи от система за сградна автоматизация или от главно (Master) устройство Modbus. Регулируемите настройки на всички регистри на комуникацията Modbus RTU могат да бъдат консултирани в документите публикувани на нашия уебсайт (Карта на Modbus регистрите). В случай на необходимост, всички настройки на параметрите ма модула могат да бъдат върнати до фабричните му стойности по подразбиране чрез запис на стойност '1' в Holding register 10.
Релейни изходи
Модулите от серията DRM-M-04 има четири релейни изхода с превключване. Този тип контакт има един нормално отворен или един нормално затворен контакт. Когато се активира от електрически актуатор или захранено реле, контактът на превключвателя променя състоянието си. Максималният ток на превключване за двата релейни контакта е 5 A за резистивни товари. Максималното напрежение на превключване е 220 VDC или 250 VAC.
Светодиодни индикатори

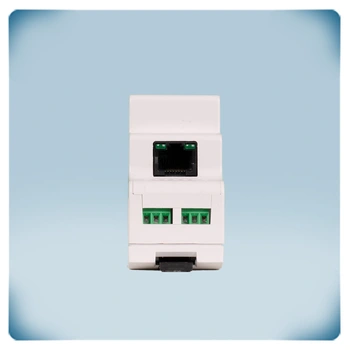

Модулът разполага с два зелени светодиода на буксата RJ45: индикаторът отляво свети, когато модулът е захранен, а този отдясно показва, че има Modbus комуникация с него. Това е основният индустриален стандарт.
Свързване
Свързването на устройството е много улеснено. Всичко, което трябва да се направи, е да се кримпне конектора RJ45 за комуникацията Modbus RTU и да се вкара в буксата на модула, без да е необходимо той да се разглобява.
Монтаж на стандартна DIN релса
Този модул за DIN релса може да се монтира в електрическо табло. Електрониката, поджодяща за монтаж на DIN релса съществува от дълго време и става все по-популярна в индустриални приложения. Инсталирането е много лесно – единствено е необходимо устройството да се постави на релсата и да се фиксира посредством заключващата скоба, разположена в неговата долна част. Степента на защита на корпуса на модула е IP30. А за да се гарантират дългият експлоатационен живот и надеждност на продукта, неговият корпус е проектиран и произведен от висококачествена смес от PC-ABS пластмаса, съчетаваща издръжливостта и топлоустойчивостта, характерни за PC, с пластичността и възможността за обработка, осигурени от ABS.
Този I/O модул се управлява с помощта на протокола за комуникация Modbus RTU. Протоколът Modbus RTU е широко използван и надежден комуникационен протокол, изключително подходящ за управление на устройства в индустриални среди и системи. Обикновено се използва за свързване на различни устройства, като сензори, задвижващи механизми и I/O модули.
I/O модулът има 4 релейни изходни канали. Входните канали получават контролни сигнали от система за сградна автоматизация - BMS (например дигитални или аналогови сигнали), а изходните канали осигуряват релейни сигнали към външни устройства.
Този модул се управлява от BMS системата чрез Modbus комуникационен интерфейс, което прави модула доста лесен за използване. Благодарение на своята бърза комуникация и предаване на данни, което позволява кратко време за реакция и високоскоростна обмяна на информация между устройствата, стабилността, надеждността и безопасността си, DRM е отличен избор за контролно устройство на индустриално оборудване.
Как фунционира
Серията DRM са Modbus изходни модули с релейни контакти, които се задействат механично за отваряне/затваряне чрез магнитна сила за превключване (ВКЛ. и ИЗКЛ.). Тези релета могат да се превключват чрез запис на стойност '1' в съответните регистри за съхранение на информация (Holding registers) по Modbus RTU. Това може да се направи от система за сградна автоматизация или от главно (Master) устройство Modbus. Регулируемите настройки на всички регистри на комуникацията Modbus RTU могат да бъдат консултирани в документите публикувани на нашия уебсайт (Карта на Modbus регистрите). В случай на необходимост, всички настройки на параметрите ма модула могат да бъдат върнати до фабричните му стойности по подразбиране чрез запис на стойност '1' в Holding register 10.
Релейни изходи
Модулите от серията DRM-M-04 има четири релейни изхода с превключване. Този тип контакт има един нормално отворен или един нормално затворен контакт. Когато се активира от електрически актуатор или захранено реле, контактът на превключвателя променя състоянието си. Максималният ток на превключване за двата релейни контакта е 5 A за резистивни товари. Максималното напрежение на превключване е 220 VDC или 250 VAC.
Светодиодни индикатори
Модулът разполага с два зелени светодиода на буксата RJ45: индикаторът отляво свети, когато модулът е захранен, а този отдясно показва, че има Modbus комуникация с него. Това е основният индустриален стандарт.
Свързване
Свързването на устройството е много улеснено. Всичко, което трябва да се направи, е да се кримпне конектора RJ45 за комуникацията Modbus RTU и да се вкара в буксата на модула, без да е необходимо той да се разглобява.
Монтаж на стандартна DIN релса
Този модул за DIN релса може да се монтира в електрическо табло. Електрониката, поджодяща за монтаж на DIN релса съществува от дълго време и става все по-популярна в индустриални приложения. Инсталирането е много лесно – единствено е необходимо устройството да се постави на релсата и да се фиксира посредством заключващата скоба, разположена в неговата долна част. Степента на защита на корпуса на модула е IP30. А за да се гарантират дългият експлоатационен живот и надеждност на продукта, неговият корпус е проектиран и произведен от висококачествена смес от PC-ABS пластмаса, съчетаваща издръжливостта и топлоустойчивостта, характерни за PC, с пластичността и възможността за обработка, осигурени от ABS.
