5-степенен регулатор на скоростта | 0-10 V контролирано | 5 А
Описание на продукта
Този трансформаторен контролер има аналогов вход 0-10 V. Той управлява монофазни двигатели. (Комбинираният) максимален ток на двигателя е 5 A.
Скоростта се регулира в 5 стъпки чрез намаляване на напрежението на двигателя чрез автотрансформаторна технология. Тези 5 нива се избират чрез аналогов управляващ сигнал (0-10 V) или чрез външен потенциометър. Изходното напрежение с идеална синусоидална форма гарантира тиха работа на двигателя. Функцията за наблюдение на TK деактивира двигателя в случай на прегряване.
Корпусът IP54 може да се монтира повърхностно. Захранващото напрежение е 230 VAC.
Документи
Допълнителни спецификации и описание
Какво е трансформаторен контролер?
Трансформаторен контролер регулира скоростта на вентилатора на стъпки чрез намаляване на напрежението на двигателя. Това става чрез автотрансформатори. Тази технология е много надеждна и здрава. Той генерира напрежение на двигателя с идеална синусоидална форма. Тази технология гарантира тиха работа на двигателя и удължен експлоатационен живот. Специално импрегнирано покритие намалява електрическия шум на автотрансформаторите.
0-10 V управляващ сигнал

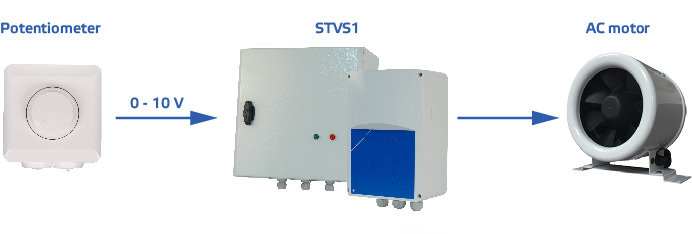

Едно от наличните нива на скорост на вентилатора може да бъде избрано чрез входния сигнал 0-10 V. Например, сензорите на Sentera генерират такъв контролен сигнал. Ако няма наличен сигнал 0-10 V, към контролера STVS1 може да се свърже външен потенциометър. Потенциометърът MTP-X10K-NA може да бъде свързан към 12 VDC захранване на контролера STVS1. В този случай входен сигнал от 2 V активира ниво на скорост 1 (110 VAC към двигателя), входен сигнал 4 V активира ниво на скорост 2 (140 VAC към двигателя) и т.н.
![връзки на STVS1 с потенциометър](/bg/файлове/статия/изображение/описание/stvs1-50l22/снимка.jpg)
Допълнителен цифров изход
Контролерът на скоростта STVS1 е оборудван с допълнителен цифров изход, който използва 12 VDC за работа. Този изход сигнализира за работата на термични контакти, които предпазват двигателя от прегряване. Може да се използва за свързване на лампа, която в зависимост от свързаните клеми ще свети или ще изгасне. По-усъвършенствано решение би било да се свържете с цифровия изход на автоматизирана система за управление на сграда (BMS). Такова решение може да уведомява за прегряване на електродвигателя и спиране на вентилатора чрез звукови и/или светлинни аларми. Тази опция за използване на цифров изход е подходяща за помещения, където се извършва работа с опасни въздушни смеси и газове.
Термична защита на двигателя
Този регулатор на скоростта на вентилатора може да следи термичните контакти на двигателя (TK или термичните контакти измерват температурата в намотките на двигателя). В случай на прегряване на двигателя, функцията за наблюдение на TK ще деактивира двигателя, за да предотврати повреда на двигателя. Ако моторът не е снабден с TK контакти, и двата TK терминала на контролера трябва да бъдат свързани с мост, за да се симулира нормална температура на двигателя.
Налични са повече от пет изходни напрежения
Въпреки че серията разполага със стъпки на изходно напрежение 110, 140, 170, 190 и 230 VAC, вие лесно променяте 5-те изходни напрежения чрез промяна на вътрешното окабеляване, благодарение на факта, че STVS1 разполага с 80 VAC изходно напрежение, но не е свързан. Ако имате нужда от това, можете лесно да замените един от вече свързаните изходи, които могат да бъдат свързани чрез откачане на един от фабрично свързаните изходи и свързване към този изход.
Автоматично нулиране след прекъсване на захранването
В случай на прекъсване на захранването, този контролер автоматично ще се нулира. Когато захранването се възстанови, моторът ще се рестартира автоматично.
Нерегулиран изход
Допълнителният, нерегулиран изход (230 VAC) е активен, когато двигателят е активиран. Може да се използва за управление на външен индикатор за работа, амортисьор и др. Това означава, че когато вентилаторът е деактивиран, амортисьорите са затворени или индикаторът е изключен. Когато вентилаторът е активен, клапата е отворена и индикаторът свети.
Масивен корпус
Корпусът е изработен от висококачествена r-ABS пластмаса. Този материал е изключително топлоустойчив, много здрав и предлага добра защита срещу удари. Нещо повече, за да гарантира качеството на своите кутии и да защити електрониката на своите устройства, Sentera произвежда своите пластмасови кутии в собствената си фабрика. Корпусът може да се монтира повърхностно и предлага IP54 защита срещу проникване на мръсотия, прах и влага.
