5-степенен регулатор на скоростта | 0-10 V контролирано | 1,5 А
Описание на продукта
Серията трансформаторни регулатори на обороти STVS1 са предназначени за управление на скоростта на монофазни 230 волта двигатели. Можете да свържете до няколко на брой двигателя, като максималния (комбиниран) ток не бива да превишава 1,5 A.
Тези регулатори променят изходното напрежение в 5 стъпки, спрямо аналогов входен сигнал (0—10 VDC) и са оборудвани с автотрансформатор(и) и термоконтакти за следене на защитата на двигателя от прегряване. Изходното напрежение с идеална синусоидална форма гарантира тиха работа на двигателя.
Регулаторите до 7,5 А се предлагат в пластмасов корпус със степен на защита IP54 за предпазване на електрониката на устройството от проникване на прах или влага, а моделите над 7,5 А са в метален. Серията трансформаторни регулатори STVS1 са подходящи само за повърхностен монтаж.
Допълнителни спецификации и описание
Какво представляват трансформаторните регулатори на обороти?
Трансформаторните регулатори на обороти управляват скоростта на двигателя посредством промяна в изходното напрежение. Изходното напрежение с идеална синусоидална форма гарантира тиха работа на двигателя и удължава експлоатационният живот на устройството, като тази технология е изключително предпочитана и надеждна. Трансформаторните регулатори са оборудвани с автотрансформатори със специално подсилено покритие, което да намали шума, създаден от работата им.
Аналогов вход със сигнал 0-10 V

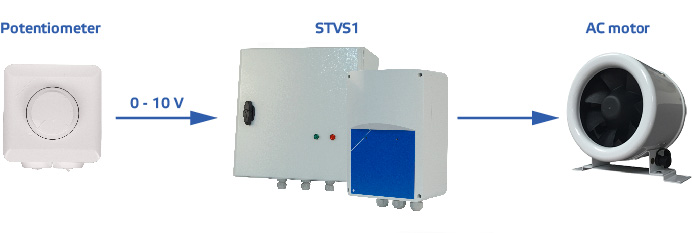

Посредством свързването на 0-10 волта аналогов входен сигнал можете да настроите желаната от Вас скорост на вентилатора. Например, повечето сензори на Сентера могат да генерират такъв сигнал, но в случай, че това не се случи, свържете допълнителен потенциометър MTP-X10K-NA към захранващото напрежение на трансформаторните регулатори STVS1. В такъв случай входен сигнал от 2 V ще активира ниво на скорост 1 (подадено напрежение от 110 VAC към двигателя), входен сигнал 4 V активира ниво на скорост 2 (подадено напрежение от 140 VAC към двигателя) и т.н.
Защита на двигателя от прегряване
Трансформаторните регулатори на обороти имат вградени термоконтакти за проследяване на защитата на двигателя от прегряване. Въпросните контакти измерват температурата в намотките на двигателя и в случай на прегряване, функцията за защита следва да деактивира свързания двигател, за да предотврати повреда. В случай че регулаторът няма термоконтакти за предпазване на двигателя от прегряване, клемите за ТК защитата следва да са свързани, за да предоставят нормална температура на работа на двигателя.
Допълнителен цифров изход 12 VDC
Серията трансформаторни регулатори STVS1 са оборудвани с допълнителен цифров изход, който използва 12 VDC захранващо напрежение за работа. Този изход сигнализира за статуса на термичните контакти, които предпазват двигателя от прегряване. Може да се използва за свързване на лампа, която в зависимост от свързаните клеми ще свети или ще изгасне. По-усъвършенствано решение би било да свържете цифровия изход със система за сградна автоматизация (BMS) с цел известяване в случай на прегряване на електродвигателя, както и внезапно спиране на вентилатора посредством звукови аларми и/или светлинни индикатори. Тази опция е подходяща за използване за помещения, където постоянно се използват уреди за работа с опасни примеси или токсични газове.
Автоматично възстановяване на захранването
След внезапно прекъсване на захранването, регулаторите следва да възстановят работата си автоматично.
Нерегулируем изход
Когато двигателят работи, допълнителният нерегулируем изход (230 VAC) също е активен, както той следва да се използва за свързване и управление на допълнителен индикатор за работа, задвижващи механизми за клапи и др. Следователно, когато вентилаторът не работи, механизмите за клапи или индикаторите също ще бъдат деактивирани.
Регулиране на напрежението само в 5 стъпки
Можете съвсем лесно да управлявате скоростта на вентилатора чрез промяна на изходното напрежение сам в 5 стъпки. Трансформаторните регулатори на обороти STVS1 разполагат с допълнително 80 VAC изходно напрежение, което не е вътрешно свързано. Но в случай, че Ви е нужно свързване на 80 VAC напрежение, просто сменете един от вече свързаните изходи с този.
Здрав корпус от висококачествени материали
Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS със степен на защита IP54 с цел предпазване на електрониката на изделието от проникване на мръсотия, прах и влага. Този материал е изключително топлоустойчив, здрав и предоставя добра защита срещу удари. Нещо повече, за да осигури максимално качество на своите корпуси и да защити електрониката на своите устройства, Сентера произвежда корпусите в собствената си производствена база.
