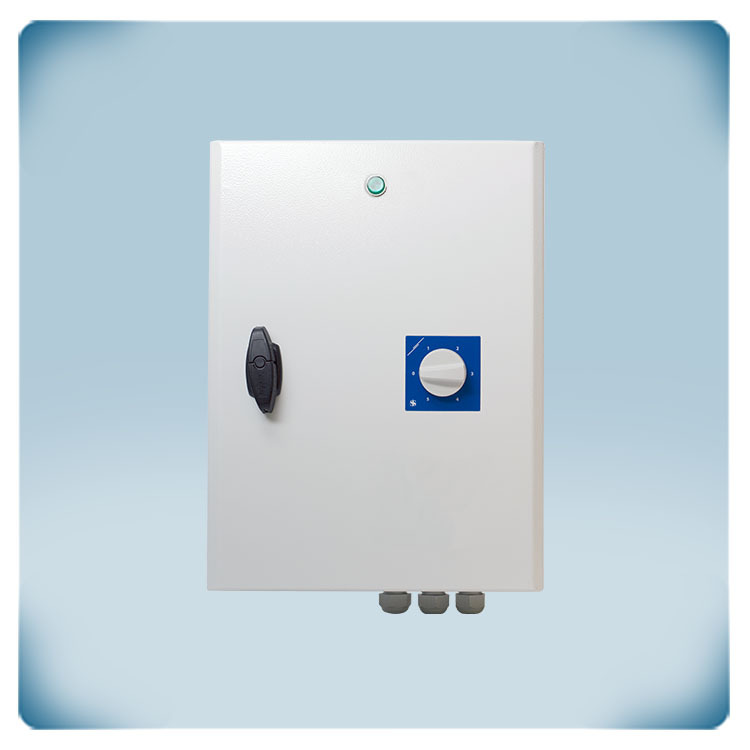

.webp "Кутия трансформаторен превключвател 8,0 A трифазен ТК")
.webp "ОВК регулатор на обороти, Термална защита: Мотор, 8 A")
.webp "Термална защита: Мотор, 8 A , Трансформаторен превключвател")
.webp "Термална защита: Мотор, 8 A , регулатор на обороти")
.webp "Контролер за скорост на вентилатор, 400 V, 8 A")
EО декларация за съответствие
400 V трансформаторен регулатор на скоростта | TK мониторинг | 8 А
Описание на продукта
Трансформаторен регулатор на скоростта на вентилатора за двигател 400 V, оборудван с термоконтакти. (Комбинираният) максимален ток на двигателя е 8 A.
Скоростта на вентилатора може да се настрои чрез вградения въртящ се ключ на предния капак. Функцията за наблюдение на TK деактивира двигателя в случай на прегряване. Скоростта на вентилатора се регулира в 5 степени чрез намаляване на напрежението на двигателя. Изходното напрежение с идеална синусоидална форма, гарантира тиха работа на двигателя. Захранващото напрежение е 400 V.
Корпусът може да се монтира повърхностно и предлага IP54 защита срещу проникване на мръсотия, прах и влага.
Допълнителни спецификации и описание
Обща информация
STRS4-80L40 е проектиран да предоставя множество опции за скорост за управление на 400 V, трифазни вентилатори с помощта на автотрансформатор, който позволява регулиране на напрежението, подавано към двигателя на вентилатора, което от своя страна влияе върху скоростта на въртене на двигателя и следователно скоростта на вентилатора. Автотрансформаторът има множество кранове или клеми по протежение на първичната намотка, които осигуряват различни нива на напрежение, съответстващи на различни настройки на скоростта на вентилатора.
Механизмът за управление е 5-степенен въртящ се ключ. Когато се избере конкретна настройка на скоростта на въртящия се превключвател, той регулира крановете на трансформатора, като по този начин променя напрежението, подадено към двигателя на вентилатора и съответно контролира скоростта на вентилатора. Всяка стъпка или позиция на превключвателя съответства на конкретно изходно напрежение, което позволява на потребителите да избират желаната скорост на вентилатора. Наличните изходни напрежения са: 130, 180, 230, 300 и 400 VAC.
Електрически инсталации
Когато окабелявате трифазен двигател на вентилатор, трябва да следвате конкретни указания, за да осигурите правилни връзки и безопасна работа.

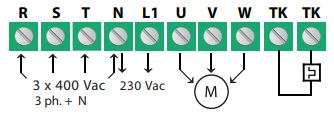

Първата стъпка е да се идентифицират проводниците на двигателя. Обикновено за трифазните двигатели има проводници, обозначени с U, V и W за трите фази. Това са изходите към двигателя, докато самият контролер се захранва с помощта на клемите R, S и T + N (за неутрална).
Проверете табелката или спецификациите на двигателя, за да определите номиналното напрежение на двигателя. Важно е напрежението на двигателя да съответства на наличното захранващо напрежение.
В зависимост от напрежението на двигателя и наличното захранване, може да се наложи да свържете двигателя в конфигурация триъгълник (Δ) или звезда/звезда (Y). Табелката с данни на двигателя или документацията на производителя трябва да посочва подходящата конфигурация на окабеляване за конкретния модел двигател.
Следвайте указанията за заземяване, посочени в местните електрически кодекси. Обикновено трифазните двигатели изискват заземяване от съображения за безопасност.
Монтаж
Когато монтирате регулатора на скоростта на вентилатора на стена или панел, е важно да следвате определени инструкции за монтаж и указания, за да осигурите правилна функционалност и безопасност.
Изберете здрава и сигурна монтажна повърхност, която може да издържи теглото на контролера. Уверете се, че повърхността е равна и без никакви препятствия или издатини, които биха могли да попречат на инсталирането или работата на контролера.

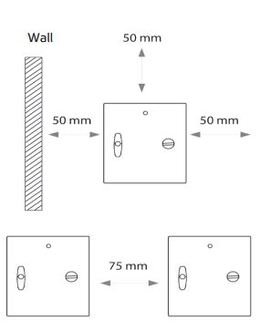

Монтирайте контролера във вертикално положение. Това позволява правилен въздушен поток и охлаждане на вътрешните компоненти. Уверете се, че има подходяща вентилация около контролера. Оставете достатъчно пространство около контролера за въздушен поток, особено отстрани и отгоре, за да предотвратите прегряване и да осигурите оптимално охлаждане. Инсталирайте контролера на място с подходящ температурен диапазон на околната среда. Избягвайте места, които са прекалено горещи, като например в близост до източници на топлина или на пряка слънчева светлина, тъй като това може да повлияе негативно на работата и живота на контролера. Следвайте инструкциите за окабеляване на контролера. Уверете се, че окабеляването е правилно закрепено и защитено, за да предотвратите повреда или случаен контакт.
Помислете за всякакви специфични условия на околната среда, които могат да повлияят на работата на контролера, като излагане на влага, прах или корозивни вещества. Ако е необходимо, вземете допълнителни мерки за защита на контролера, като например използване на подходящи кутии или капаци. Инсталирайте контролера на място, което позволява лесен достъп за поддръжка, проверка и настройки, ако е необходимо. Уверете се, че има достатъчно пространство около контролера за достъп до превключвателите, терминалите и всички други елементи на потребителския интерфейс.
Корпус

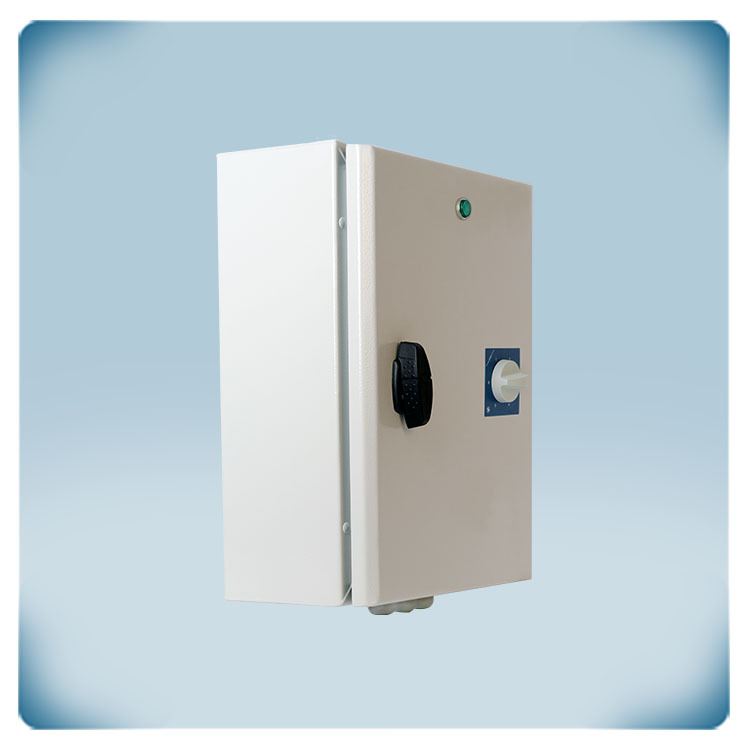

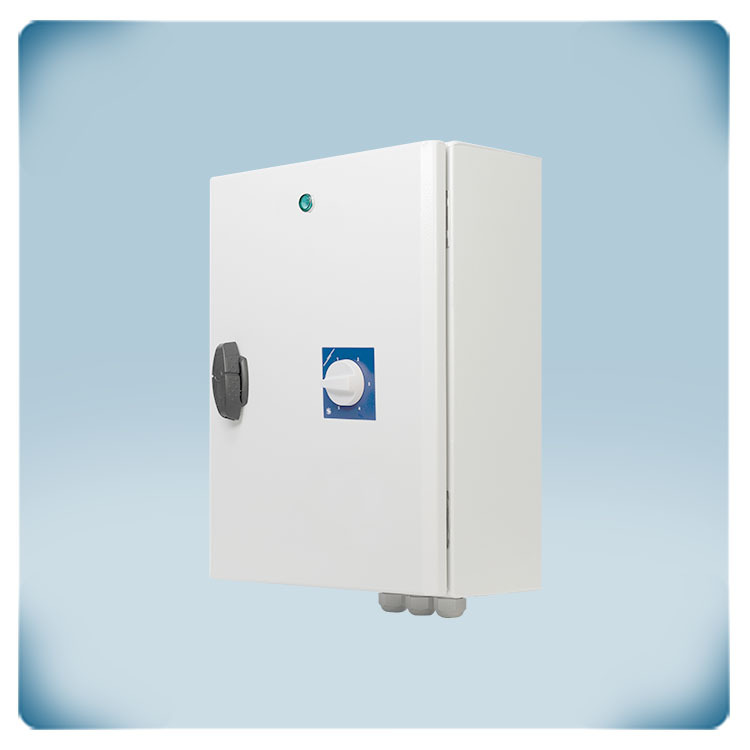

STRS4-80L40 разполага с метален корпус с боядисано покритие, устойчиво на външни механични въздействия. Степента на защита от проникване IP54 гарантира, че корпусите са проектирани да осигурят високо ниво на защита срещу проникване на прах и вода, те са ефективно изолирани срещу прахови частици и могат да издържат на водни пръски от всяка посока, което ги прави подходящи за умерено тежки среди.
