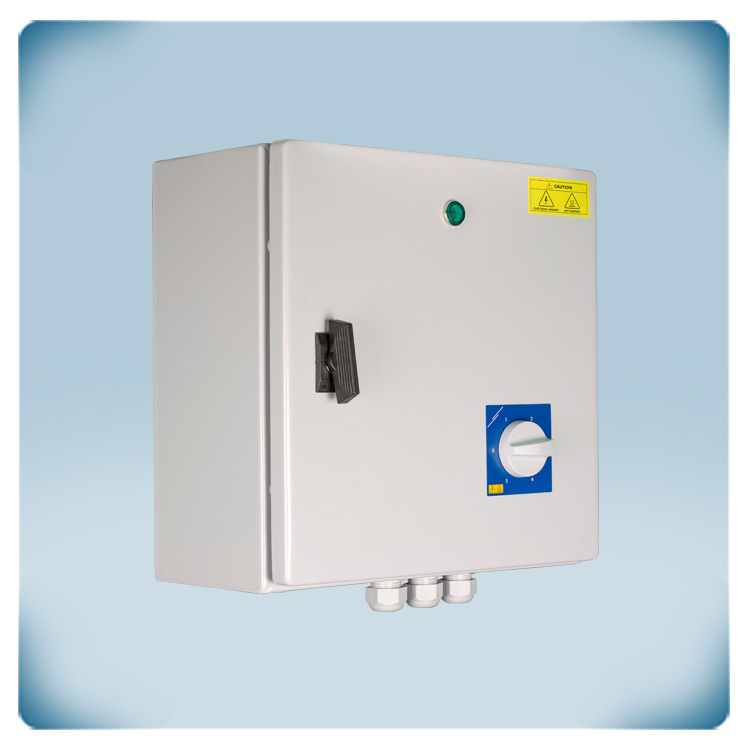

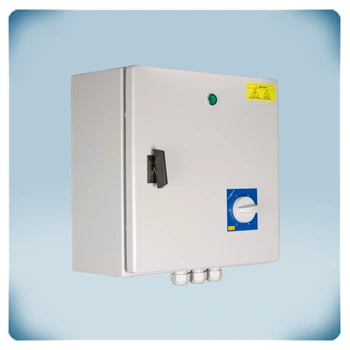

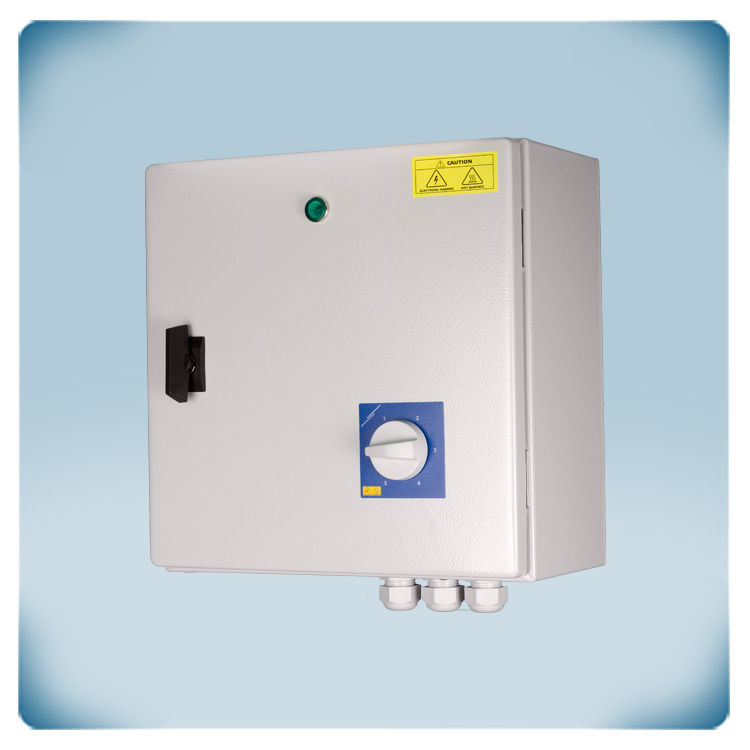

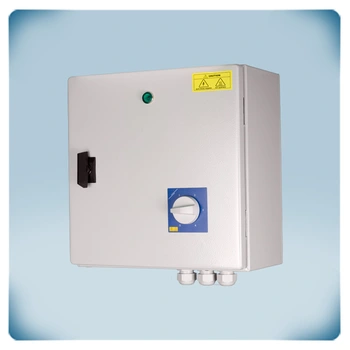

400 V трансформаторен регулатор на скоростта | TK мониторинг | 1,5 А
Описание на продукта
Трансформаторен регулатор на скоростта на вентилатора за двигател 400 V, оборудван с термоконтакти. (Комбинираният) максимален ток на двигателя е 1,5 A.

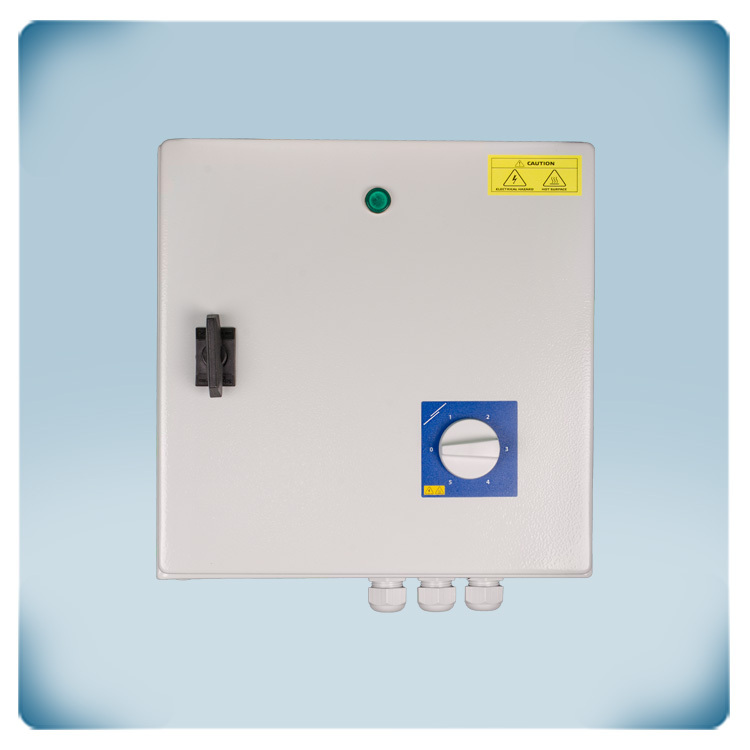

Скоростта на вентилатора може да се настрои чрез вградения въртящ се ключ на предния капак. Функцията за наблюдение на TK деактивира двигателя в случай на прегряване.Скоростта на вентилатора се регулира в 5 степени чрез намаляване на напрежението на двигателя. Изходното напрежение с идеална синусоидална форма, гарантира тиха работа на двигателя. Захранващото напрежение е 400 V.
Корпусът може да се монтира повърхностно и предлага IP54 защита срещу проникване на мръсотия, прах и влага.
Документи
Допълнителни спецификации и описание
Трансформаторна технология за управление на скоростта на вентилатора
Предимствата на автотрансформаторната технология, използвана за производството на STRS4-15L40 в приложенията на вентилаторни двигатели, включват:
- Намаляване на напрежението: Автотрансформаторите обикновено се използват за намаляване на напрежението, подавано към двигателите. Чрез докосване в различни точки по протежение на намотката, автотрансформаторът може да осигури множество нива на напрежение, което позволява контрол на скоростта на двигателя. Тази техника за намаляване на напрежението е по-енергийно ефективна в сравнение с други методи, тъй като избягва необходимостта от разсейване на излишната енергия като топлина.
- Енергийна ефективност: Автотрансформаторите предлагат висока енергийна ефективност поради присъщия си дизайн. Тъй като те работят на принципа на магнитното свързване между намотките, има по-малко загуби, свързани с електрическото съпротивление. В резултат на това автотрансформаторите могат да осигурят по-добра ефективност на пренос на мощност в сравнение с други методи за контрол на напрежението.
- Плавна работа: Технологията на автотрансформатора, използвана във вашия контролер, генерира напрежение на двигателя с перфектна синусоидална форма. Тази гладка форма на вълната на напрежението допринася за плавната работа на двигателя, намалявайки вибрациите и шума. Той също така помага за минимизиране на напрежението върху намотките на двигателя и други компоненти, като по този начин удължава експлоатационния живот на двигателя.
- Тиха работа: Чрез произвеждане на перфектна синусоидална форма на вълната на напрежението, автотрансформаторите допринасят за изключително тиха работа на двигателя. Липсата на хармоници и изкривявания на напрежението намалява електрическия шум, което води до по-тиха среда в приложения, където намаляването на шума е от съществено значение, като HVAC системи, вентилатори и друго оборудване, което изисква ниски нива на шум.
- Здравина и надеждност: Автотрансформаторите са известни със своята здравина и надеждност в различни приложения за разпределение на енергия и управление. Тяхната проста конструкция и по-малкото компоненти ги правят по-малко склонни към повреда в сравнение с по-сложните методи за контрол на напрежението. Тази надеждност се изразява в намалено време на престой и разходи за поддръжка на системата за управление на двигателя.
- Импрегнирано покритие: Автотрансформаторите в контролера са покрити със специален материал. Това покритие служи за множество цели, включително намаляване на електрическия шум от автотрансформаторите и осигуряване на допълнителна изолация и защита срещу фактори на околната среда като влага и прах. Импрегнираното покритие подобрява цялостната производителност и дълготрайност на автотрансформаторите в контролера.
![снимка](/bg/файлове/статия/изображение/описание/strs4-15l40/400-v-трансформаторен-регулатор-на-скоростта-на-вентилатора.jpg)
Допълнителна функция
Въпреки че функционалността на серията STRS4 е същата като тази на стандартната серия STR-4, първата е по-усъвършенствана благодарение на включването на мониторинг на термичните контакти на двигателя (TK или термичните контакти измерват температурата в намотките на двигателя). В случай на прегряване на двигателя, функцията за наблюдение на TK ще деактивира двигателя, за да предотврати повреда на двигателя. Ако двигателят не е снабден с TK контакти, TK клемите на контролера трябва да бъдат свързани с мост, за да се симулира нормална температура на двигателя. Чрез включването на функцията за наблюдение на TK и предоставянето на опция за свързване на TK клемите, регулаторът на скоростта на вентилатора гарантира безопасността на двигателя, като предотвратява прегряване и потенциална повреда, независимо от специфичната конфигурация на двигателя.
Нерегулиран изход
Допълнителният, нерегулиран изход (1x 230 VAC) е активен, когато двигателят е активиран. Може да се използва за управление на външен индикатор за работа, задвижващ механизъм на клапата и др. Когато вентилаторът е деактивиран, клапите са затворени. Когато вентилаторът е активен, клапата е отворена.

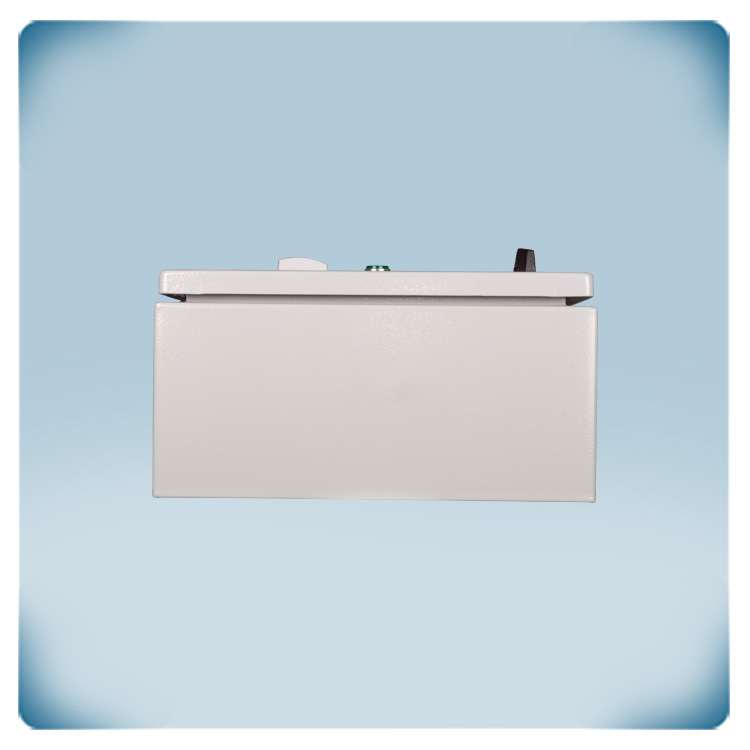

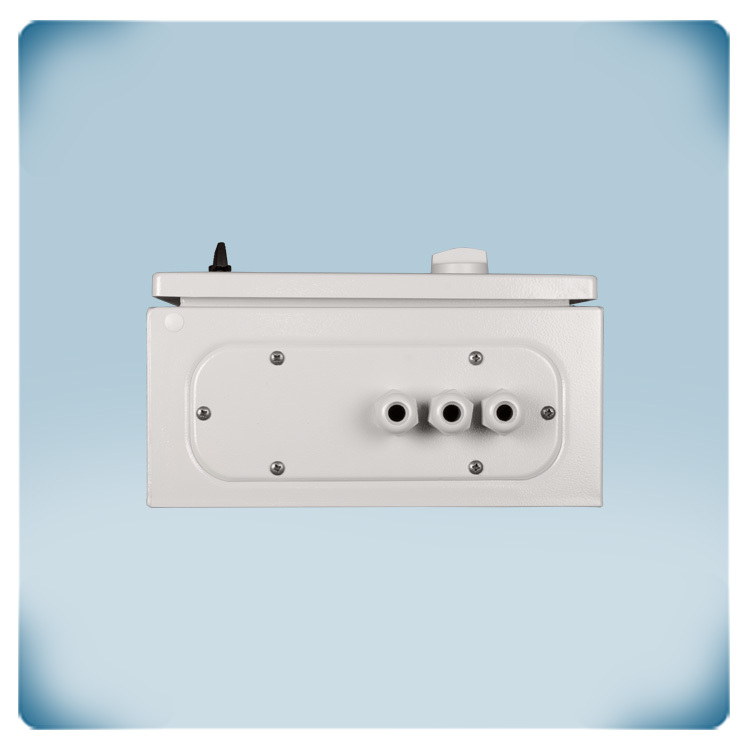

Повърхностно монтиран метален корпус
STRS4-15L40 разполага с корпус от стоманена ламарина, устойчив на външни механични въздействия. Те могат да издържат на случайни удари или други физически сили, без да компрометират структурата или предметите вътре. Това е особено важно в среди, където има по-висок риск от подобни въздействия, като се гарантира защитата на затворените компоненти. Корпусът има боядисано покритие, което служи като допълнителен слой защита срещу корозия и други фактори на околната среда. Степента на защита от проникване IP54 гарантира, че кутиите са проектирани да осигурят високо ниво на защита срещу проникване на прах и вода, те са ефективно запечатани срещу прахови частици и могат да издържат на водни пръски от всяка посока, което ги прави подходящи за умерено тежки среди.
