400 V трансформаторен регулатор на скоростта | TK мониторинг | 14 А
Описание на продукта

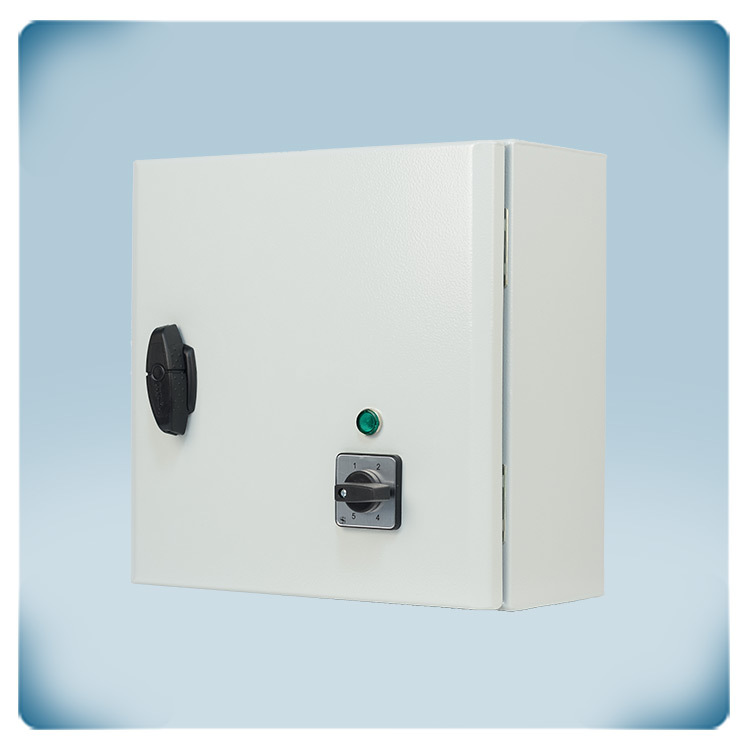

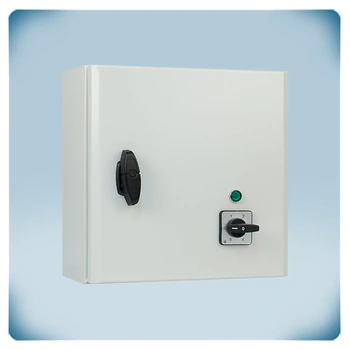

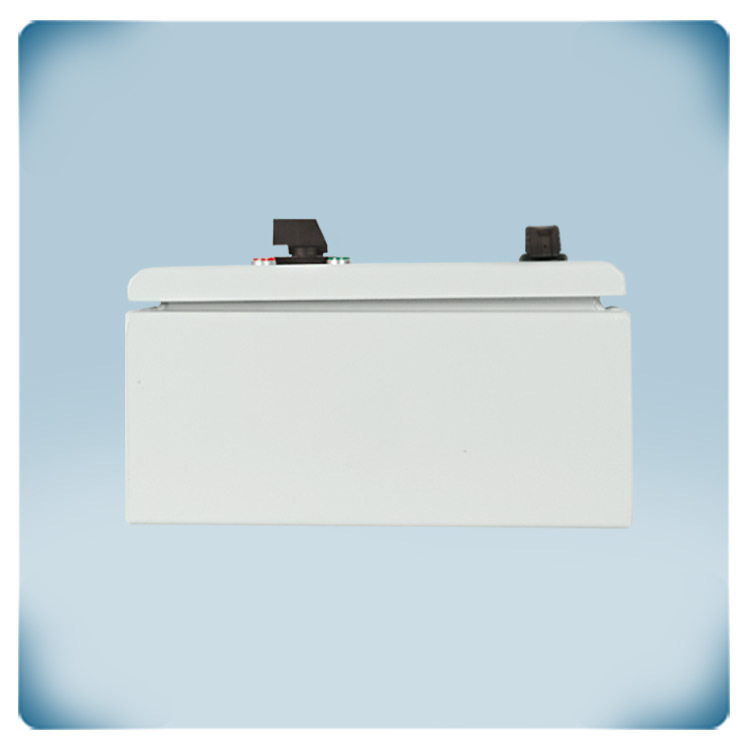

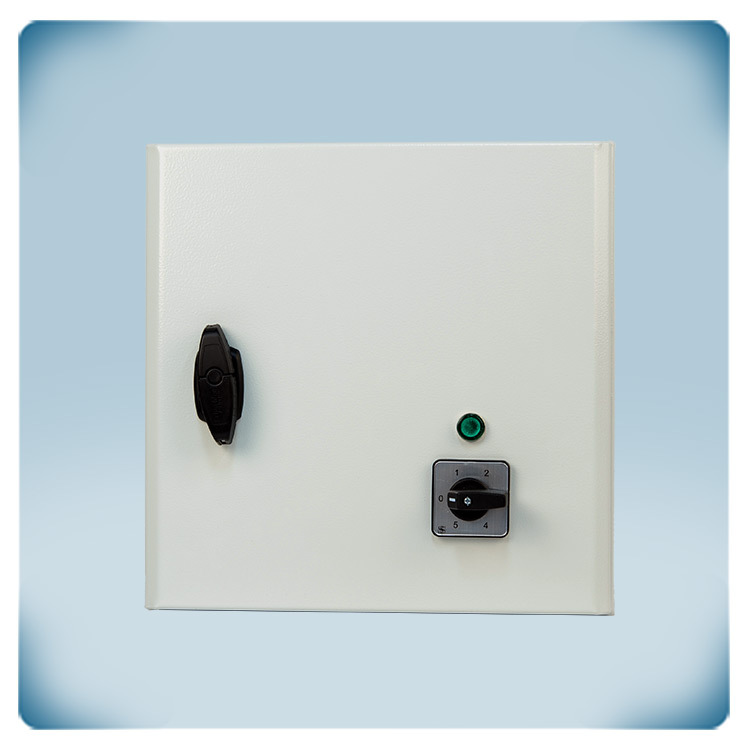

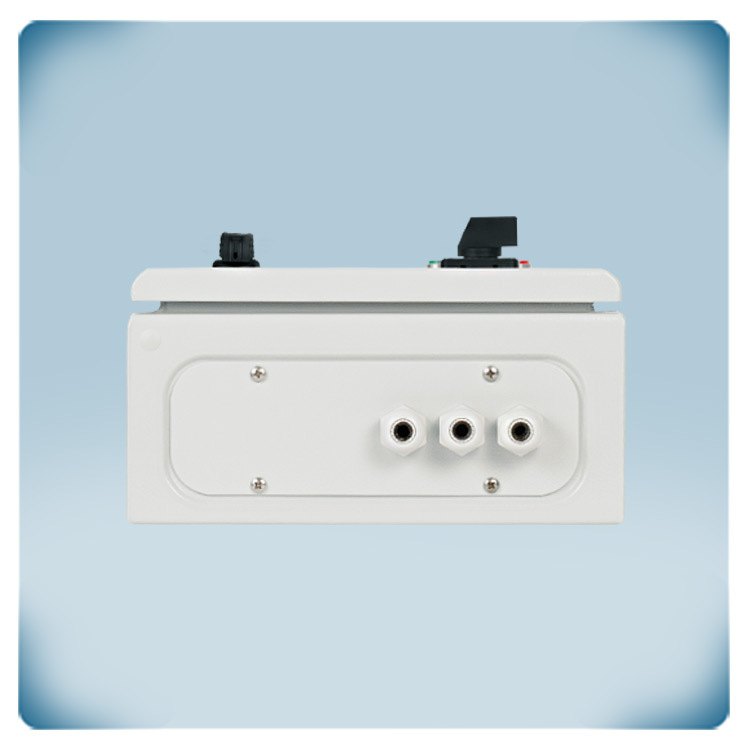

Трансформаторен регулатор на скоростта на вентилатора за двигател 400 V, оборудван с термоконтакти. (Комбинираният) максимален ток на двигателя е 14 A.
Скоростта на вентилатора може да се настрои чрез вградения въртящ се ключ на предния капак. Функцията за наблюдение на TK деактивира двигателя в случай на прегряване. Скоростта на вентилатора се регулира в 5 степени чрез намаляване на напрежението на двигателя. Изходното напрежение с идеална синусоидална форма, гарантира тиха работа на двигателя. Захранващото напрежение е 400 V.
Корпусът може да се монтира повърхностно и предлага IP54 защита срещу проникване на мръсотия, прах и влага.
Допълнителни спецификации и описание

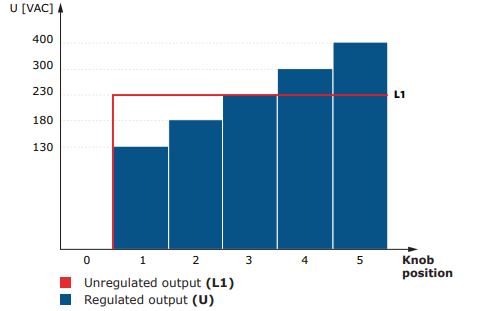

STRS4140L50 е специално проектиран да управлява трифазни вентилатори, работещи при 400 V, използвайки автотрансформаторна технология. Автотрансформаторът има множество кранове по своята първична намотка, което позволява регулиране на напрежението и различни настройки на скоростта на вентилатора. Наличните изходни напрежения за контролера са 170, 220, 260, 300 и 400 VAC, но този продукт разполага с допълнителен изход от 130 V, който може да бъде свързан чрез изключване на някой от останалите пет фабрично свързани.
Този контролер разполага с вграден превключвател, който позволява избор на пет различни скорости на вентилатора. Използваната автотрансформаторна технология осигурява надеждна и издръжлива работа чрез генериране на идеално синусоидално напрежение на двигателя, което води до тиха работа и удължен живот на двигателя. Автотрансформаторите са покрити със специална импрегнация за минимизиране на електрическия шум.
Връзки
Когато окабелявате трифазен двигател на вентилатор, е важно да следвате специфични правила за правилно свързване и безопасна работа. Проводниците на двигателя обикновено са обозначени с U, V и W за трите фази, докато R, S и T служат като клеми за захранване на контролера. Важно е напрежението на двигателя да съответства на захранващото напрежение и може да се наложи двигателят да бъде свързан в конфигурация делта (Δ) или звезда (Y) въз основа на напрежението на двигателя и наличното захранване. Заземяването на двигателя обикновено е необходимо за безопасност.
Допълнителни функции
Серията STRS4 включва TK мониторинг, който позволява мониторинг на термодвойки (TK) или термични контакти на двигателя. Термодвойките се състоят от два различни метални проводника, съединени в единия край, за да образуват кръстовище, което е свързано към намотките на двигателя или термичните контакти на двигателя. Докато двигателят работи, той генерира топлина, което води до повишаване на температурата на намотките или контактите. Функцията за наблюдение на TK измерва температурата при намотките на двигателя или термичните контакти на двигателя чрез наблюдение на напрежението, генерирано от термодвойката или термичните контакти на двигателя, тъй като то е пропорционално на температурата.
TK контактите в серията STRS4 измерват температурата в намотките на двигателя и функцията за наблюдение на TK може да изключи двигателя, ако открие прегряване, като по този начин предотвратява повреда на двигателя. Ако двигателят няма TK контакти, двата TK терминала на контролера трябва да бъдат свързани мостово, за да се симулира нормална температура на двигателя.
В допълнение, серията STRS4 осигурява допълнителен нерегулиран изход (1x 230 VAC), който става активен, когато двигателят е активиран. Този изход може да се използва за управление на устройства като амортисьори или външни индикатори за работа. Например, амортисьорите могат да се затварят, когато вентилаторът е изключен, и да се отварят, когато вентилаторът работи.
Монтаж
По време на монтажа е важно да се придържате към специфични изисквания, за да осигурите правилна функционалност и безопасност. Монтирайте контролера върху стабилна и сигурна повърхност, за предпочитане във вертикално положение, за да осигурите подходящ въздушен поток и охлаждане на вътрешните компоненти. Необходима е достатъчна вентилация около контролера, за да се предотврати прегряване. Инсталирайте контролера в среда с разумна околна температура, далеч от източници на топлина и пряка слънчева светлина. Закрепете здраво и екранирайте окабеляването. Обмислете факторите на околната среда като влага, прах или корозивни материали и използвайте подходящи кутии или капаци за допълнителна защита.
Металният корпус на STRS4140L50 е покрит с боя, за да издържи на външни механични въздействия. С степен на защита от проникване IP54, той предлага високо ниво на защита срещу проникване на прах и вода, което го прави подходящ за умерено тежки среди.
