2-степенен превключвател за вентилатори | позиция OFF
Описание на продукта
Превключвател с две степени на превключване и позиция за OFF (ИЗКЛ.). Превключвателят прехвърля подаденото напрежение (230 VAC) към един от двата клемореда. Това дава възможност за регулиране на скоростта на вентилатора в две стъпки. Когато превключвателят е в нулева позиция (ИЗКЛ.), вентилаторът спира да функционира. Номиналните стойности на контакта са 10 A (резистивни товари) или 3 A (индуктивни товари). Корпусът позволява вграден монтаж (IP44) или повърхностен монтаж (IP54).
Документи
Допълнителни спецификации и описание
Еднофазни двускоростни електродвигатели
Еднофазните двускоростни електродвигатели са устройства, които имат две електрически намотки и могат да работят на две различни скорости. Те се използват често във вентилационни системи, където се изисква промяна на скоростта на вентилатора в зависимост от нуждите на системата. Често използването на обикновен електродвигател с честотен инвертор е много по-нерентабилно, в сравнение с избора на двускоростен електродвигател, поради което втората опция е за предпочитане, особено в случаите, когато единственото изискване към устройството е да работи на висока и ниска скорост. Този тип електромотори са и енергийно ефективни. Те намаляват използваната мощност, предлагайки на електродвигателя алтернативна ниска скорост, с по-малка мощност.
Регулирайте скоростта на вентилатора на 2-скоростни двигатели
Когато става въпрос за регулиране на скоростта на вентилатора с еднофазен двускоростен мотор, имате нужда от контролер, който да превключва между различните намотки на мотора, като задава различни нива на напрежение и тока. В случая, SMT-1-30-3A предоставя тази функционалност с помощта на трите позиции на превклчвателя - 0 (изключен), 1 и 2. Вентилатор с 2-скоростен електродвигател има три точки на свързване към основната намотка. Захранващото напрежение на мотора може да бъде свързано към една от тези две точки. Скоростта на двигателя зависи от използваната точка на свързване. Следователно контролерът за 2-скоростен мотор ще свърже мрежовото напрежение към един от двата контакта. Завъртането на въртящия се превключвател в друга позиция ще прехвърли напрежението към другата намотка на двигателя и това води до различна скорост на вентилатора. SMT-1-30-3A предлага изключително опростен начин за регулиране на оборотите на двигателя, толко лесно, колкото да включите осветлението у дома. Когато ключът е в позиция 0 (изключен), моторът е спрян. Когато ключът е в позиция 1, контролерът свързва захранващото напрежение към една от намотките на мотора, което води до работа на мотора с по-ниска скорост. Ако ключът се завърти в позиция 2, контролерът променя връзката и свързва захранващото напрежение към другата намотка на мотора, като по този начин постига по-висока скорост на вентилатора.

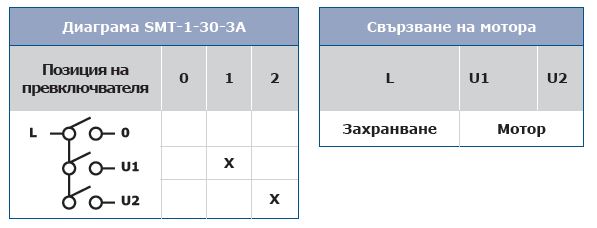

![диаграма операционна SMT-1-30-3A](/Images/lazy-loaded-images.webp)
![диаграма операционна SMT-1-30-3A](/bg/файлове/статия/изображение/описание/smt-1-30-3a/диаграма-операционна-на-превключвател-на-електромотор.jpg)

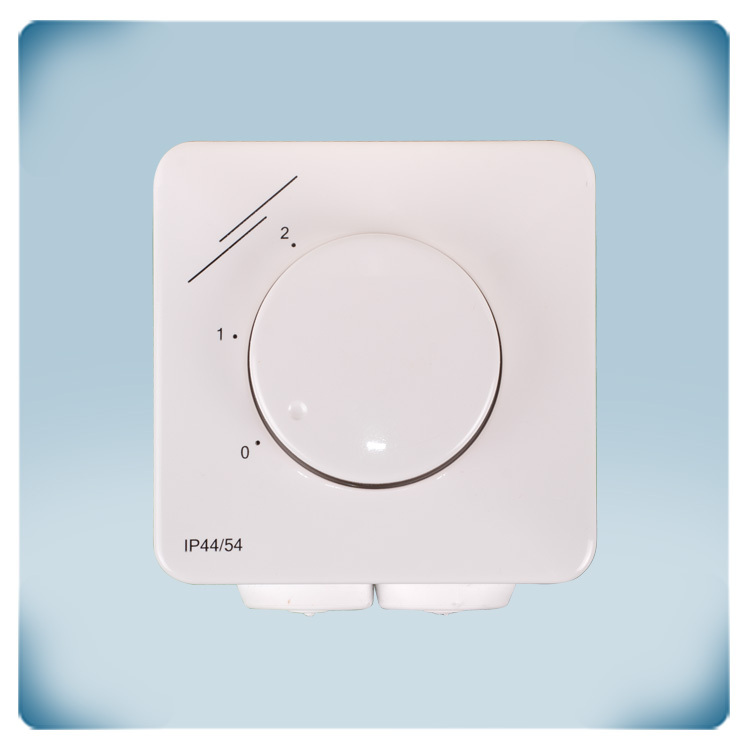

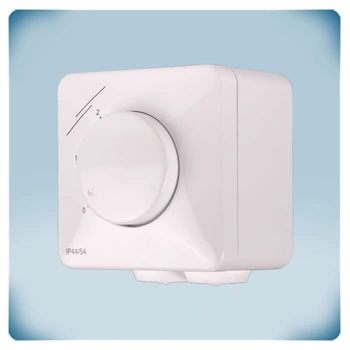

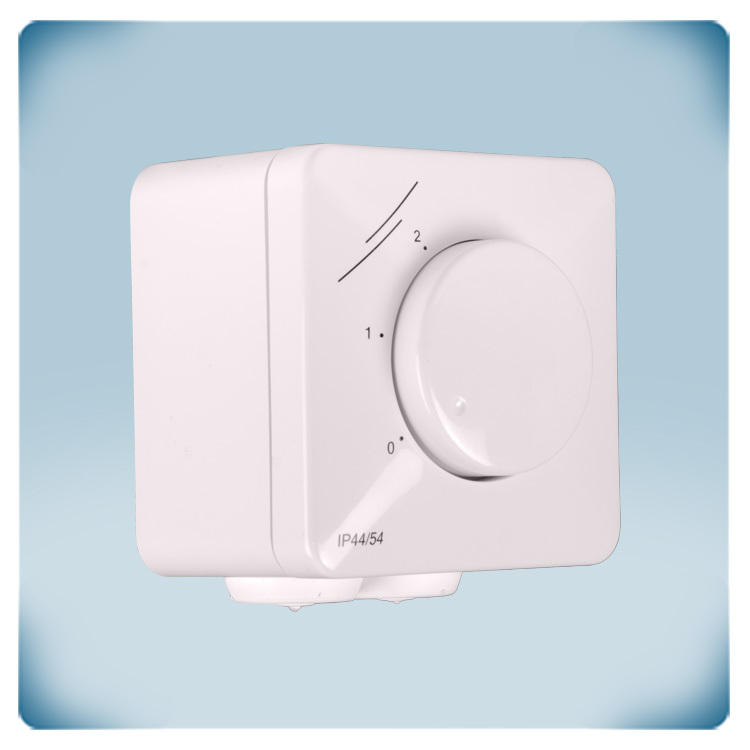

Един корпус, различни възможности за монтаж
Корпусът на контролера SMT-1-30-3A е изработен от висококачествена ASA пластмаса в кремав цвят (RAL9010), която предлага няколко предимства. Първо, този материал е устойчив на ултравиолетови лъчи, което го прави подходящ за външен монтаж или места с излагане на слънчева светлина. Второ, корпусът е устойчив на проникване на прах, мръсотия и водни пръски, което гарантира надеждна защита на електрониката вътре в него. Това е особено полезно, когато се използва във вентилационни системи или други среди, където има риск от замърсяване.
Освен това, корпусът на контролера е разработен така че да има възможност за различни начини за монтаж. Той може да бъде вграден в стена, като монтажните отвори са съвместими със стандартни европейски стенни кутии. Това позволява по-лесна инсталация и интеграция във вашата вентилационна или друг вид система. Ако бъде вграден, корпусът е със степен на защита IP44. Ако предпочитате повърхностен монтаж, корпусът осигурява висока защита с клас на защита IP54, който предпазва от прах и водни пръски.
Дизайнът на SMT-1-30-3A е практичен и се вписва в различни стилове на интериора, независимо дали сте създали модерна или класическа обстановка. За почистване на контролера е достатъчно да използвате влажна кърпа, което го прави лесен за поддръжка.
