Цифров I-O модул за Modbus RTU - с 4х входа и 2х изхода
Описание на продукта

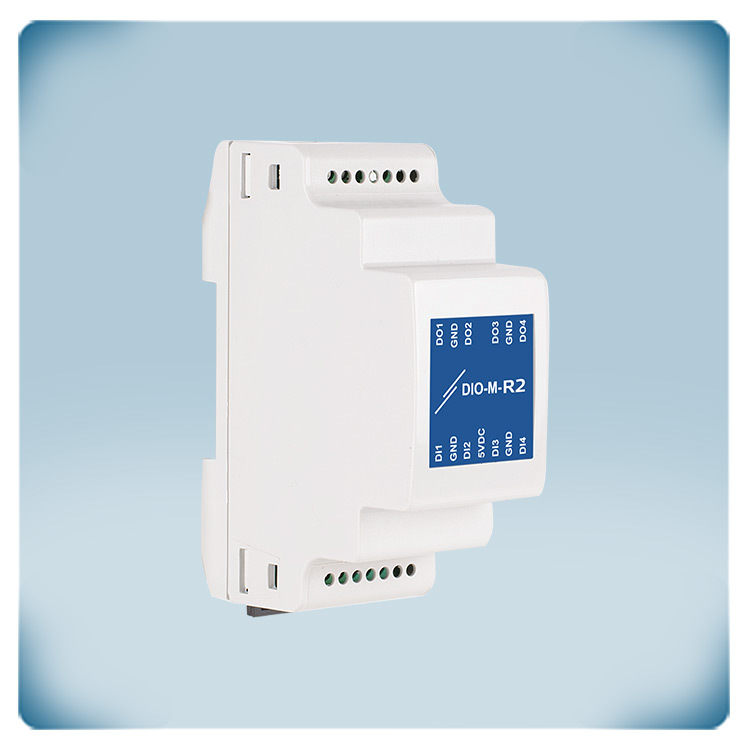

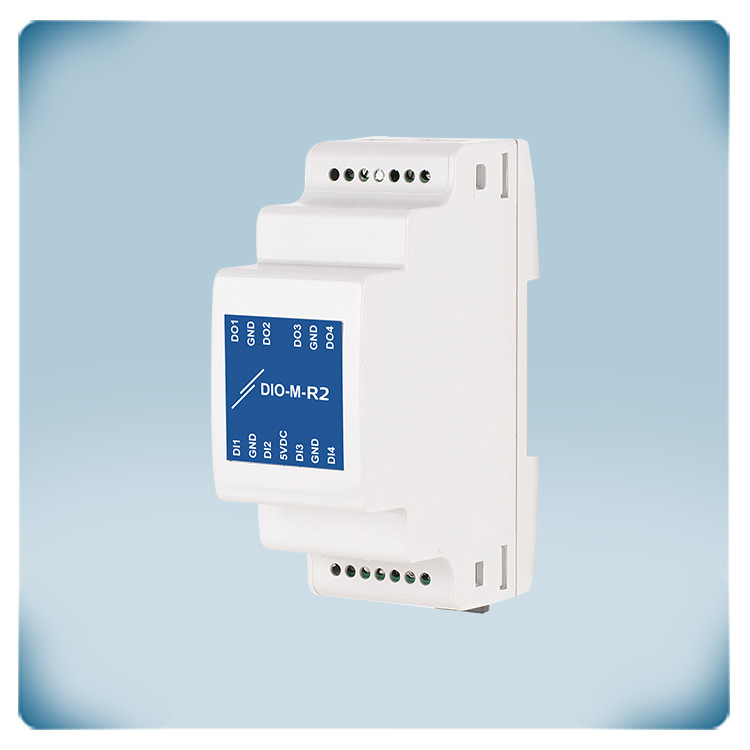

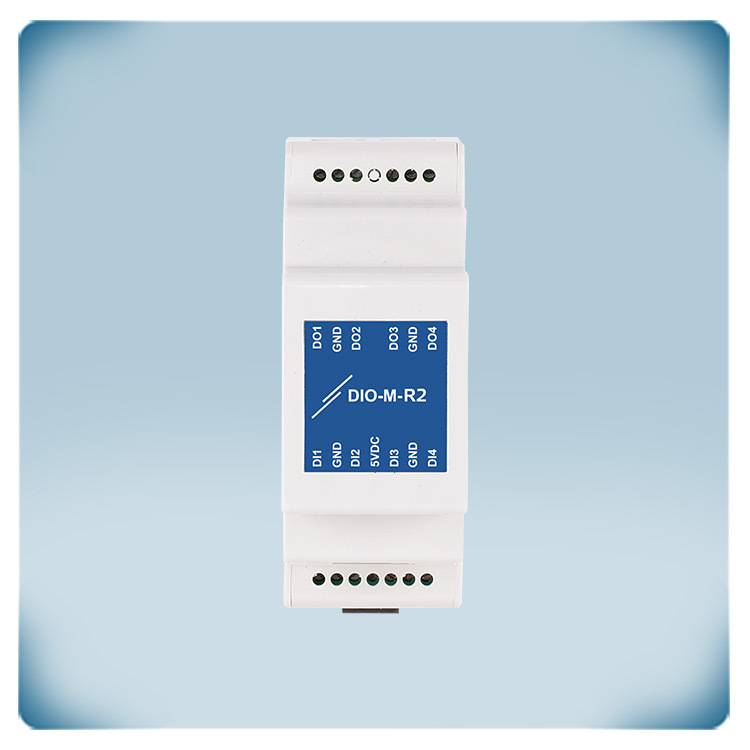

DIO-M-R2 е цифров входно/изходен модул за монтаж на DIN шина с комуникация по Modbus. Устройството включва 4 цифрови и 2 релейни изхода, като релейните се активират посредством Modbus регистрите, а статусът на цифровите можете да проследите също чрез регистрите по Modbus.
Захранващото напрежение е 24 VDC, като напрежението и комуникацията по Modbus RTU се предават посредством стандартен RJ45 кабел.
Корпусът на изделието е със степен на защита IP30 срещу проникване на влага или прах и позволява устройството да бъде монтирано върху DIN шина.
Допълнителни спецификации и описание
Как работи DIO-M-R2?
Повечето устройства на Сентера осъществяват комуникация едно с друго посредством протокола Modbus RTU, който от своя страна използва RS485 технология на предаване на информация (физически интерфейс с възможност за предаване на данни на дълго разстояние). В някои системи или приложения устройства, които не са производство на Сентера (напр. задвижващ механизъм за клапа, превключватели и др.), могат да установят комуникация с продукти на Сентера единствено посредством модулът DIO-M-R2, като устройството има два релейни изхода и 4 цифрови входа. Всеки релеен изход има отворени контакти, които могат да се настройват, като това означава, че при активиране, релето затваря контакта, позволявайки на тока да премине през свързаната верига. Максималният ток за всяко реле е 2 А за резистивни товари при захранване 230 VAC. Модулът разполага с четири цифрови входа, като те могат да приемат сигнали, подадени от външни устройства или сензори. Входовете могат да бъдат активирани по различни начини, включително от външно устройство с цифров изход, сух контакт или Тахо сигнал. Тахо сигналът е особено подходящ за измерване на скоростта на мотора.
Опростено свързване
Опростено свързване

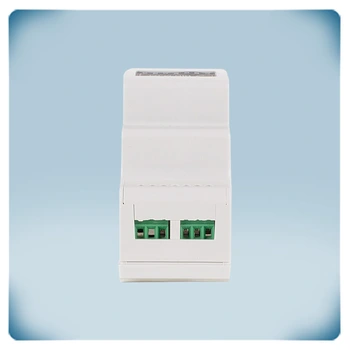

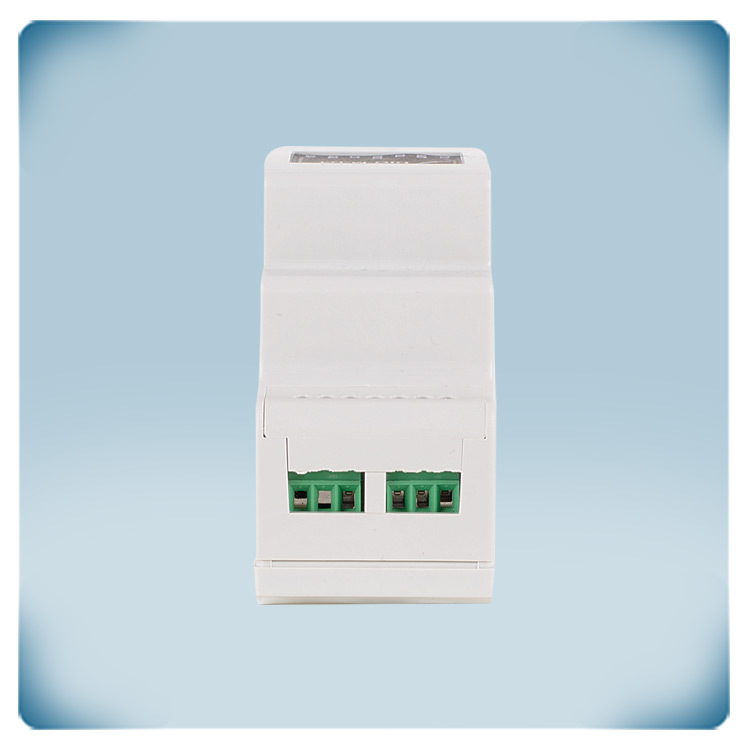

Има множество начини за свързване на цифровите входове на устройството. Модулът има функция за улавяне и проследяване на Тахо сигнал. Релейните изходи на DIO-M-R2 трябва да бъдат свързани към проводниците на веригата към общите и нормално отворени (или затворени) контакти. За повече информация относно свързването и работа с устройството, моля посетете официалния ни уебсайт и разгледайте техническата спецификация и монтажната инструкция, прикрепени към артикулния код.
Свързване на захранващото напрежение и комуникацията по Modbus

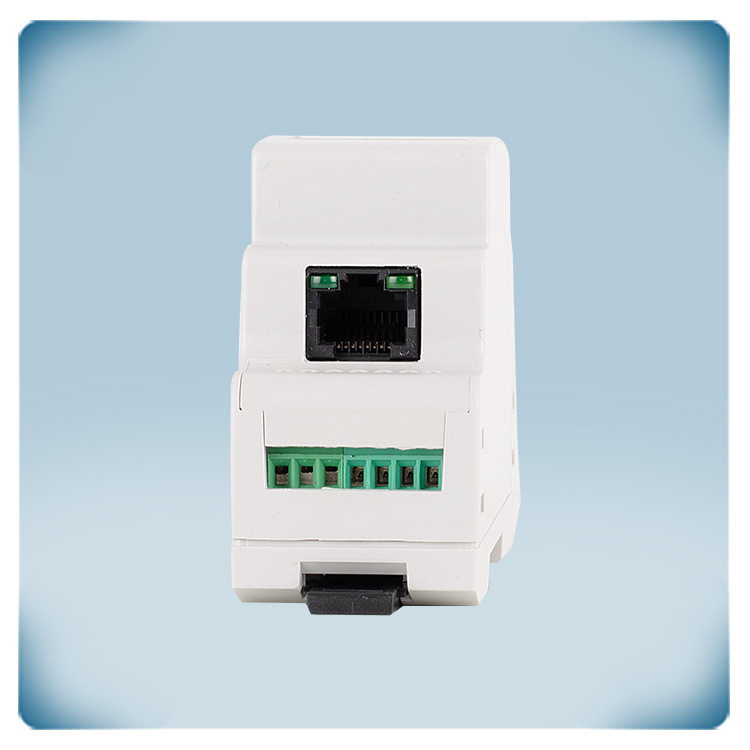

Свързването на захранващото напрежение и комуникацията по Modbus става възможно чрез един RJ45 кабел. За по-лесно свързване, Сентера Ви препоръчва използването на 24 VDC захранващи модули с RJ45, които могат лесно да се свържат към модула. Modbus RTU комуникацията позволява безпроблемно свързване с други устройства на Сентера, както и други системи.
Режим на работа
Режим „Modbus“: При този режим на работа, е нужно да въведете стойност „1“ в Holding регистрите на устройството, като за тази цел Ви е нужно свързването на едно Главно устройство в мрежата за изпращане на команди към модула и мониторинг на измерените стойности.
Автономен режим: Този режим се активира чрез комуникацията по Modbus RTU, като релейните изходи си взаимодействат с входовете или, когато входът е активиран, релейният изход също ще се активира. Можете да активирате дигиталните входове по няколко начина: като свържете допълнително устройство с цифров изход, сух контакт или устройство с тахо сигнал. Тахо сигналът може да се използва за измерване скоростта на двигателя, като диапазона е от 0 до 60.000 rpm или от 0 до 1.000 Hz.

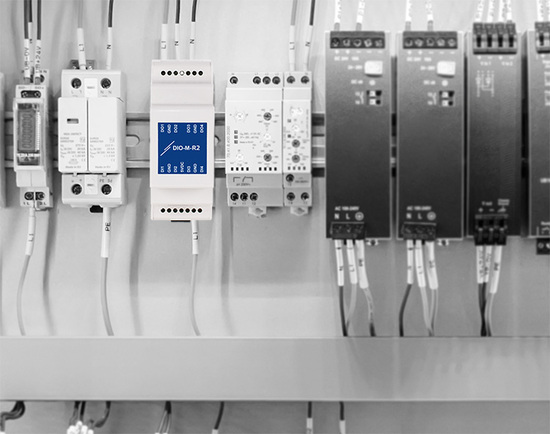

Възможност за монтаж върху DIN шина
DIO-M-R2 е предназначен за монтаж върху DIN шина в електрически блокове, като това е невероятно удобно решение за наблюдаване и управление на индустриално оборудване. DIN шините съответстват на стандарти за монтаж на промишлено оборудване в индустриални приложения. Инсталацията е изключително лесна – просто монтирайте устройството върху шината и го закрепете, като използвате щифта в долната му част. Електрониката за монтаж върху DIN шини съществува от дълго време и става все по-предпочитана в промишлените и индустриалните приложения. Корпусът на устройството е със степен на защита IP30 срещу проникване на прах и влага.
