Трансмитер за диференциално налягане -125-125 Pa, АС-DC
Описание на продукта
Серията HPS-LP сензори са предназначени за измерване на диференциалното налягане в диапазона от -125 до +125 Pa и изисква 18-34 VDC захранващо напрежение. Още една опция на този сензор е измерването на потока или дебита на въздуха.
Трансмитерът получава измерената стойност чрез аналоговия изход и комуникацията по Modbus RTU, като вида на изхода е 0—10 VDC, 0—20 mA или 0—100 % PWM. Статусът на сензора и измерените стойности можете да проследите чрез четирите LED индикатора на устройството.
Посредством комуникцията по Modbus RTU можете да настроите диапазона диференциалното налягане и други специфики.
Допълнителни спецификации и описание
Измерване на стойностите на диференциално налягане, поток и дебит на въздуха

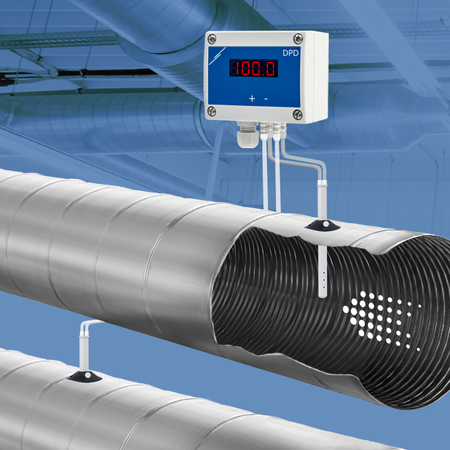

Сензорът измерва главно диференциалното налягане [Pa], като на база тези измерени стойности се изчисляват потока на въздуха [м³/ч] или дебита [м/с]. За да се измери потока на въздуха на база измерените стойности на К-фактора на вентилатора, използвайте комплекта от съединителни елементи за трансмитери PSET-PVC-200 или PSET-QF-200, като посредством тях измервате диференциалното налягане. Можете да изчислите потока на въздуха на база измерените стойности на напречното сечение на въздуховода [см²] или дебита на въздуха [м/с], като използвате комплекта на Пито за свързване PSET-PTS-200 или PSET-PTL-200.
Сензорът измерва главно диференциалното налягане [Pa], като на база тези измерени стойности се изчисляват потока на въздуха [м³/ч] или дебита [м/с]. За да се измери потока на въздуха на база измерените стойности на К-фактора на вентилатора, използвайте комплекта от съединителни елементи за трансмитери PSET-PVC-200 или PSET-QF-200, като посредством тях измервате диференциалното налягане. Можете да изчислите потока на въздуха на база измерените стойности на напречното сечение на въздуховода [см²] или дебита на въздуха [м/с], като използвате комплекта на Пито за свързване PSET-PTS-200 или PSET-PTL-200.
Светлинна индикация за проследяване статуса и измерените стойности на устройството
Трансмитерът за диференциално налягане предоставя чиста, визуална индикация на измерените стойности на диференциално налягане посредством трите LED индикатора – зелен, жълт и червен. Когато зеленият светодиод светне, това оначава, че стойността на диференциалното налягане е в допустимите граници. Светването на жълтия светодиод означава, че измерената стойност на диференциалното налягане е в диапазона, индикиращ опасност. Константно светещата в червено LED индикация означава, че измерената стойност е извън допустимия обхват. Измерената стойнсот на потока на въздуха или дебит също ще можете да проследите чрез трите светодиода. Когато вторият зелен светодиод се включи, ще можете да видите статуса на работа на сензора, като индикацията се активира, когато захранването и комуникацията по протичат успешно.
Как работи устройството?
Трансмитерът HPS-LP има един аналогов изход, като чрез него се разпределят пропорционално измерените стойности на диференциалното налягане, потока или дебита на въздуха. Диапазонът на диференциалното налягане, който е зададен по подразбриане, е от -125 до +125 Pa. Изходът предава захранване от 0 V на -125 Pa и 10 V на +125 Pa. Когато стойностите са в този диапазон, ще можете да настроите посредством Modbus RTU вида на изхода и разни други настройки. Променете вида на изхода чрез Modbus RTU комуникацията на0-10 VDC / 0-20 mA / 0-100 % PWM.
Трансмитерът HPS-LP има един аналогов изход, като чрез него се разпределят пропорционално измерените стойности на диференциалното налягане, потока или дебита на въздуха. Диапазонът на диференциалното налягане, който е зададен по подразбриане, е от -125 до +125 Pa. Изходът предава захранване от 0 V на -125 Pa и 10 V на +125 Pa. Когато стойностите са в този диапазон, ще можете да настроите посредством Modbus RTU вида на изхода и разни други настройки. Променете вида на изхода чрез Modbus RTU комуникацията на0-10 VDC / 0-20 mA / 0-100 % PWM.
Спестете време за свързване
С помощта на клемореда с пружинни клеми свържете захранването, аналоговия изход и комуникацията по Modbus RTU. Те спестяват времето за рутинна поддръжка и осигуряват надеждно свръзване за дълго време. Захранващото напрежение е 18-34 VDC, а заземителните клеми на напрежението (V-) и изхода (GND) не се свързват, което означава, че е препоръчително 4-проводниково свързване за този сензор.
С помощта на клемореда с пружинни клеми свържете захранването, аналоговия изход и комуникацията по Modbus RTU. Те спестяват времето за рутинна поддръжка и осигуряват надеждно свръзване за дълго време. Захранващото напрежение е 18-34 VDC, а заземителните клеми на напрежението (V-) и изхода (GND) не се свързват, което означава, че е препоръчително 4-проводниково свързване за този сензор.
Отлично качество
Корпусът на изделието е изработен от висококачествена пластмаса r-ABS VO (UL94). Този материал е устойчив на топлина, здрав и подсилен срещу удари. Трансмитерът може да бъде монтиран на стена, като е снабден с алуминиеви щуцери за свързване на кабелите и IP65 защита срещу евентуално проникване на влага или прах.
Корпусът на изделието е изработен от висококачествена пластмаса r-ABS VO (UL94). Този материал е устойчив на топлина, здрав и подсилен срещу удари. Трансмитерът може да бъде монтиран на стена, като е снабден с алуминиеви щуцери за свързване на кабелите и IP65 защита срещу евентуално проникване на влага или прах.
Следете налягането на въздуха във всяко помещение
Типично приложение на сензорите за измерване на диференциално налягане е мониторинг на свръх понижено или повишено налягане на стълбища или килери. Например, чрез създаване на постоянно свръхналягане в стълбището, в случай на пожар дима се отвежда от помещението.
Типично приложение на сензорите за измерване на диференциално налягане е мониторинг на свръх понижено или повишено налягане на стълбища или килери. Например, чрез създаване на постоянно свръхналягане в стълбището, в случай на пожар дима се отвежда от помещението.
