Трансмитер за диференциално налягане с дисплей 2 kPa, PoM
Описание на продукта
Серията трансмитери за диференциално налягане DPS-M-*-2 са предназначени за измерване на диференциално налягане в диапазона от 0 до 2.000 Па. Захранващото напрежение 24 VDC и комуникацията по Modbus се свързват посредством стандартен RJ45 кабел.
Серията трансмитери DPS измерват диференциалното налягане или дебита на въздуха, като за максимално точни резултати използвайте комплекта за свързване от серията PSET-PTS. Отчетените измервания можете да проследите чрез седем-сегментният LED дисплей, както и Modbus RTU протокола за комуникация. Четирите LED индикатора осигуряват ясна индикация за успешното свързване на комуникацията по Modbus, работният статус на устройството и захранващото напрежение. Всички параметри и настройки са достъпни чрез Modbus RTU.
Допълнителни спецификации и описание
Проследяване на нивата на диференциално налягане дебит или скорост на въздуха

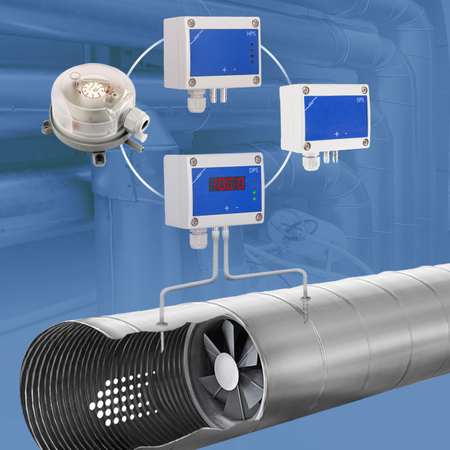

Серията трансмитери DPS-M-*-2 измерват нивата на диференциално налягане, като на база тези отчетени стойности могат да се отчетат стойностите на дебит [м³/ч] или скорост на въздуха [м/с]. За да измерите дебита на въздуха на база измереният К-фактор на вентилатора, свържете трансмитера за диференциално налягане с комплекта за свързване тип PSET-PVC-200 или PSET-QF-200. Тази комбинация може да се използва и за измерване на нивата на диференциално налягане. За да измерите дебита на въздуха на база пресметнатите стойности на напречното сечение на въздуховода [в см²] или стойностите на скоростта на въздуха [м/с], използвайте комплекта за свързване тип PSET-PTS-200 или PSET-PTL-200.
Ясна визуална индикация
Посредством вградения седем-сегментен LED дисплей можете да проследявате отчетените стойности на диференциално налягане, дебит или скорост на въздуха. Освен това, трите светодиода дават индикация за стойността на измерените параметри. Когато измерената стойност е в допустимите граници, то тогава следва да светне зеленият светодиод, а жълтият ще светне тогава, когато отчетената стойност е в диапазона, налагащ предупреждение. Червеният пък ще светне, когато стойността е извън максималните или минималните предварително зададени граници. Посредством светодиодите ще можете да проследите и параметрите на дебит или скорост на въздуха. Вторият зелен светодиод служи за ясна индикация за статуса на сензора, който се активира тогава, когато захранващото напрежение и комуникацията по Modbus RTU са успешно свързани.
Съкратено време за инсталиране
За окабеляването на този трансмитер Ви е нужен стандартен RJ45 конектор! Комуникацията по Modbus RTU и захранващото напрежение 24 VDC можете да свържете посредством UTP кабел, който ние наричаме Power over Modbus или съкратено PoM. Всички измерени стойности са достъпни чрез комуникацията по Modbus RTU. За да подсилите надеждното свързване, Ви съветваме да иснталирате 24 VDC захранващите модули на Сентера с възможност за свързване на RJ45 конектор. Те осигуряват надеждна защита срещу евентуално късо съединение, претоварване на електрическата мрежа или прегряване на устройството, като захранващото напрежение повишава сигурното и надеждно свързване на Вашата инсталация.
Корпус от висококачествени материали
Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94), като този материал е изключително устойчив на пожар, удар или натиск. Кабелните щуцери са изработени от висококачествен алуминий. Корпусът е със степен на защита IP65 с цел предпазване на електрониката на устройството от проникване на прах или влага.
