Стаен трансмитер T, rH, ЛОС и осветеност, PoM-DC
Описание на продукта

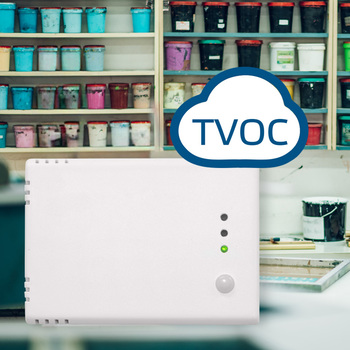

RSVCH-R представлява сензор за измерване на нивата на ЛОС, както и температурата и относителната влажност в стайни помещения.
Посредством използването на един-единствен RJ45 конектор осигурявате надеждно свързване на захранванщото напрежение 24 VDC, както и комуникацията по Modbus RTU. Измерените стойности на параметрите се прехвърлят посредством вградените три аналогови изхода и комуникацията по Modbus, като типа изход е зададен по подразбиране на 0-10 В, но може д се промени в зависимост от нуждите на потребителя.
В случай на неизправност, сензорният елемент за ЛОС следва да бъде заменен с друг. Сензорът за светлина следва да се използва в много на брой приложения с цел управление на цялостна вентилационна система на база заеманото пространство в помещенията. Настройките по подразбиране могат да се променят спрямо Вашите нужди посредством вградената комуникация по Modbus RTU, както и интензитетът на якостта на трите LED индикатора на устройството.
Документи
Допълнителни спецификации и описание
Летливите органични съединения (VOC) се отделят като газове от някои твърди вещества или течности. Те включват разнообразие от химикали, някои от които може да имат краткосрочни или дългосрочни неблагоприятни последици за здравето. VOC се отделят от внушителен брой (хиляди) продукти, например бои и лакове, почистващи консумативи, пестициди, строителни материали и обзавеждане, офис оборудване, като копирни машини и принтери, коригиращи течности, копирна хартия, графични и занаятчийски материали, включително лепила и слепващи вещества, трайни маркери, репеленти за молци, освежители за въздух, горива и автомобилни продукти, материали за занимания в свободното време, химически почистено облекло и др.
![Room sensor for measuring TVOC](/bg/файлове/статия/изображение/описание/rsvch-r/room-sensor-for-measuring-tvoc.jpg)
Светодиоди за ясна визуализация на статуса на устройството
Сензорът за качество на въздуха RSVCH-R е оборудван с три LED индикатора за ясна визуализация на измерените параметри, както и работният статус на устройството. Когато един от светодиодите светне в зелено, това означава, че измерената стойност на ЛОС е в зададените максимални граници и се подав достатъчно количество свеж въздух. Ако светодиода светне в жълто, това означава, че измерента стойност на ЛОС е в обхват, налагащ предупреждение, а когато светне в червено – измерената стойност е под минимума или над максимума, или няма установена връзка със сензора. Посредством комуникацията по Modbus RTU можете да проследявате или променяте измерените параметри на температура, влажност или ЛОС, както и околната светлина в помещението.
Три аналогови изхода за предаване на информацията за измерените параметри
Стайният сензор RSVCH-R е оборудван с три аналогови изхода за предаване на измерените стойности на температура, относителна влажност или ЛОС между инсталираните устройства. Например, първият изход подава 0 волта при измерена стойност на температурата от 0 градуса и 10 волта при 50 градуса. Всяка една изходна стойност варира пропорционално спрямо измерената стойност на температура, относителна влажност или концентрация на ЛОС частици. Всеки един изход е предназначен за всеки един параметър. Първият изход е зададен по подразбиране в диапазона между 0 и 10 волта, а останалите два изхода се настройват посредством комуникацията по Modbus RTU.
Правилно управление на притока на свеж въздух в помещенията
Благодарение на изхода на устройството можете директно да управлявате ЕС вентилатор, регулатор на обороти за АС вентилатор или задвижки за клапи. Стойностите на изхода варират пропорционално спрямо измерените стойности на температура, относителна влажност и концентрацията на ЛОС във въздуха. Когато в помещението няма достатъчен приток на свеж въздух, сензорът отчита разликата и спрямо нея увеличава скоростта на внетилатора или отваря клапата.
![Four wire connection](/bg/файлове/статия/изображение/описание/rsvch-r/four-wire-connection.jpg)

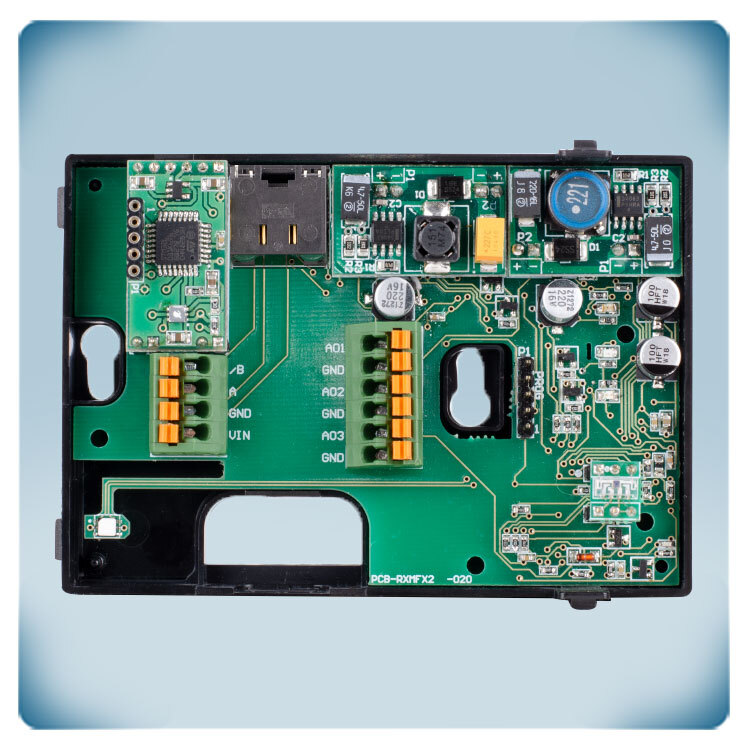

Свързването чрез клеморед с пружинни клеми или RJ45 кабел, каквито възможности предоставя този сензор, намалява времето, отделено за инсталация и монтаж, както и нуждата от рутинна поддръжка, като същевременно осигурява здраво и надеждно свързване на проводниците. Нужното захранващо напрежение е 24 VDC, като клемите за захранващото напрежение (V+) и заземителните такива (GND) не са вътрешно свързани, което означава, че за свързването на този сензор посредством клемореда е нужно 4-проводно свързване. Към това устройство в електрическата верига можете да свържете захранващи модули с 24-волтово захранване, като всички те предоставят надеждна защита срещу късо съединение или претоварване.
Повърхностен монтаж
Стайният сензор предоставя възможност за повърхностен монтаж върху стена, панел и др., като монтажните отвори на устройството са съобразени спрямо ЕС изиксванията за повърхностен монтаж. С помощта на скрепителните лементи, включени в покупката на устройството, можете да закрепите сензора здраво за стената. Препоръчваме Ви да не излагате устройството на директна слънчева светлина.
Лесен за употреба!
Не е нужна допълнителна конфигурация за устройството - веднага щом бъде инсталиран, е готов за работа. Стойностите на температуата и относителната влажност зависят от областта и сезона. Концентрацията на ЛОС частиците зависи от специфичните източници, които ги разпространяват, като параметрите могат да се променят спрямо нуждите Ви посредством Modbus регистрите . Имате възможност за задаване на различен тип изход (0-10 V DC; 0-20 мA; 0-100% ШИМ) с цел Вашият сензор да е съвместим с други устройства. Заводските настройки на светодиодните индикации също могат да се променят посредством комуникацията по Modbus. Картата на регистрите Modbus предоставя пълен списък на всички програмируеми настройки.
Високо ниво на качество и сигурност
Нашите ОВиК сензори и трансмитери са предварително калибрирани и тествани в централната ни фабрика в Европа. Сензорният елемент за ЛОС следва да бъде сменен с друг в случай на неизправност, като ние Ви предоставяме елементи и части, произведени от висококачествени материали, а това гарантира дългия експлоатационен живот на устройството, както и прецизно измерване на зададените параметри. Корпусът е със степен на защита IP30 и предпазва електрониката на Вашето устройство от проникване на влага или прахови частици.
