Сензор за СО2 | за въздуховоди | 24 V DC, 24 V AC
Описание на продукта
Сензор за измерване на температура, относителна влажност, СО2 и барометрично налягане във въздуховоди и канали.
Захранващото напрежение е 24 VDC / 24 VAC ± 10%, като комуникацията по Modbus RTU и захранването можете да свържете чрез щепселен клеморед с пружинни клеми (pluggable terminal block).
Максималният ток е 40 мА. Всички параметри и настройки са достъпни чрез комуникацията по Modbus RTU.
Допълнителни спецификации и описание
Как концентрацията на СО2 може да повлияе на здравето ни?
Въглеродният диоксид (въглероден двуокис - СО2) е химично съединение, като молекулата му се състои от един атом въглерод и два атома кислород. Въпреки че е безцветен и без мирис, високите концентрации на CO2 могат да доведат до задушаване, замаяност, главоболие и дихателни проблеми. В крайни случаи, прекомерното излагане може да доведе до загуба на съзнание и дори смърт. Най-голямa опасност идва от натрупването му в затворени помещения, където вентилацията работи слабо или липсва такава, което води до недостатъчното снабдяване на помещението със свеж въздух.
Относно нашия нов продукт
Сензорът DSMFM-4 измерва температурата, относителната влажност, концентрацията на СО2, както и барометричното налягане във въздуха. Подходящ е за монтаж във въздуховодни системи и канали.
Основни характеристики:
- Комуникация по Modbus RTU за прехвърляне на измерените параметри и актуализация на фърмуера на устройството
- Захранващо напрежение: 24 VDC / 24 VAC ± 10%
- Imax: 40 мА
- Свързване чрез клеморед
- Защита от претоварване на мрежата до 65 V DC
- Препоръчителна минимална скорост на потока на въздуха до 1 м/с
Технология на отчитане на СО2 чрез NDIR сензори
NDIR (недисперсни инфрачервени) сензорите са широко използвани устройства за измерване на концентрацията на газове чрез абсорбция на инфрачервена светлина. Основният принцип на работа на тези сензори е, че инфрачервеното излъчване преминава през газовата проба и молекулите на газа абсорбират светлината на специфични дължини на вълната, характерни за тях. Чрез измерване на разликата в интензитета на светлината преди и след преминаване през газа, сензорът определя неговата концентрация. Сензорите с един лъч използват инфрачервен източник, който генерира светлина, и детектор, който измерва количеството на светлината, преминала през газа.
Техническо свързване на DSMFM-4

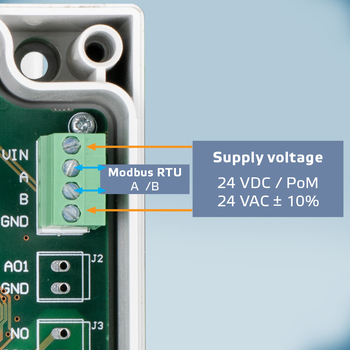

Този сензор не е като предишните ни трансмитери за въздуховоди. Той е изключително иновативен! За да свържете 24 V DC/ V AC захранващото напрежение и комуникацията по Modbus RTU към устройството Ви е необходим стандартен Cat5e или EIB кабел, който да свържете към щепселен клеморед с пружинни клеми. Този метод на свързване спомага организираното подреждане на проводниците, улеснява метода на сглобяване, подобрява безопасността по време на работа с електричество и прави поддръжката по-опростена. За повече информация, вижте схемата на свързване:
Процес по самокалибриране с цел предотвратяване на отклонения в измерванията
За измерванията на температура, влажност и барометрично налягане не е необходимо допълнително калибриране на сензора! Сензорният елемент за СО2 винаги може да се замени в случай на неизправност! Сензорът използва логически АВС (автоматична корекция на базовата линия) алгоритъм за измерване на СО2 и стабилизиране на стойностите. По подразбиране тази опция е активирана. Това позволява възстановяване на точността на сензора, влошена в резултат на дълъг период на експлоатация. Алгоритъмът ABC е проектиран да се използва в приложения, при които концентрациите на въглероден диоксид периодично ще спадат до стойности извън външните условия (400 ppm). Той запазва най-ниската измерена стойност през изминалата седмица (в единици, не в ppm) и я интерпретира като 400 ppm. Идеята зад това е, че вътрешната концентрация на CO2 намалява до измерената такава отвън, когато помещението не се използва (или сградата съответно). Този алгоритъм позволява компенсиране на т.нар. "отклонение в базовите стойности".
Подходящ за монтаж във въздуховоди

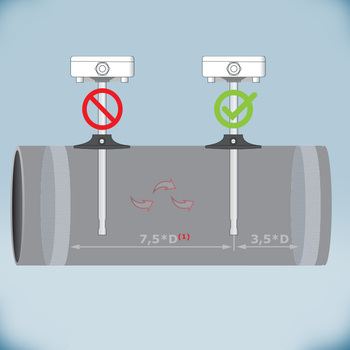

Този сензор е подходящ за монтаж във въздуховоди. Степента на защита на корпуса (IP54) и тръбата (IP20) предпазва електрониката на устройството от проникване на прах или влага. Корпусът е изработен от висококачествена пластмаса тип ABS в сиво. Следвайте следните инструкции за монтаж:
- Пробийте отвор Ø 13 мм във въздуховода.
- Фиксирайте гъвкавия фланец от външната страна на тръбопровода / канала, като използвате самопробивните винтове, доставени с изделието. Ако не възнамерявате да използвате фланеца, вкарайте тръбичката и закрепете корпуса към въздуховода. Обърнете внимание на посоката на въздушния поток.
- Вкарайте тръбичката на желаната дълбочина и, в случай че ще използвате фланеца, я фиксирайте с белия пластмасов винт, който се намира на самия фланец.
- Отворете капака на устройството и вкарайте кабелите през щуцера. След това извършете електрическото свързване, както е описано в монтажната инструкция.
Проследяване на измерените параметри чрез SenteraWeb

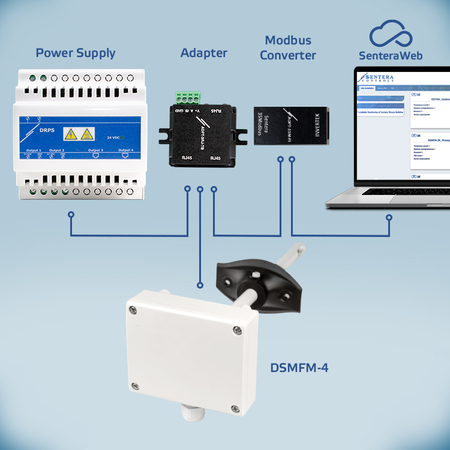

За да проследявате непрестанно измерените параметри, както и да получавате известие в случай на проблем или превишена стойност в реално време, Ви препоръчваме да свържете Вашата инсталация към онлайн платформата SenteraWeb. В примерната схема по-долу можете да видите как да свържете сензора DSMFM-4 към други устройства за по-лесно проследяване на стойностите на температура, относителна влажност, СО2 и барометрично налягане:
