Регулатор на скоростта | TK мониторинг | дистанционен пуск-стоп | 5 А
Описание на продукта
5-скоростен трансформаторен регулатор на скоростта на вентилатора за монофазни двигатели с термоконтакти. Максималният ток на двигателя е 5 A.
Скоростта на вентилатора може да се настрои чрез въртящ се ключ в положение ИЗКЛ. Моторът може да се активира или дезактивира дистанционно чрез цифровите входове. Функцията за наблюдение на TK деактивира двигателя в случай на прегряване. След прекъсване на електрозахранването, двигателят ще се рестартира автоматично. Скоростта на вентилатора се регулира чрез намаляване на напрежението на двигателя чрез автотрансформатори в 5 степени. Тази технология генерира изходно напрежение с перфектна синусоидална форма, гарантираща тиха работа на двигателя.
Аларменият изход и нерегулираният изход могат да управляват външни устройства за генериране на предупреждения или за потвърждаване на нормална работа.
Корпусът може да се монтира повърхностно и предлага IP54 защита срещу проникване на мръсотия, прах и влага.
Документи
Допълнителни спецификации и описание
5-степенен регулатор на скоростта на вентилатора с допълнителни функции
Чрез въртящ се превключвател с 5 позиции се настройва скоростта на вентилатора. Има и позиция ИЗКЛ. за изключване на двигателя. Автотрансформаторната технология се използва за намаляване на напрежението на двигателя и скоростта на вентилатора в 5 стъпки. Следователно този регулатор на скоростта е подходящ само за двигатели с регулиране на напрежението. Ако не сте сигурни дали вашият двигател може да се контролира по напрежение, най-добре е да се свържете с производителя на двигателя. Автотрансформаторната технология е много надеждна и здрава. Той генерира напрежение на двигателя с идеална синусоидална форма. Това води до изключително тиха работа на двигателя и удължен експлоатационен живот. Специално импрегнирано покритие намалява електрическия шум от автотрансформаторите.
![STRA1-15L22 във въздушна завеса](/bg/файлове/статия/изображение/описание/stra1-50l22/снимка.jpg)
Този регулатор на скоростта на вентилатора предлага същия контрол на скоростта като стандартната серия STR-1 с някои допълнителни опции. Една от тях е възможността за наблюдение на термичните контакти на двигателя. TK или термични контакти следят температурата вътре в намотките на двигателя. В случай на прегряване на двигателя, функцията за наблюдение на TK ще деактивира двигателя, за да предотврати повреда на двигателя и ще активира алармения изход. Ако моторът не е снабден с TK контакти, и двата TK терминала на контролера трябва да бъдат свързани с мост, за да се симулира нормална температура на двигателя.
Входовете предлагат възможности за дистанционно управление

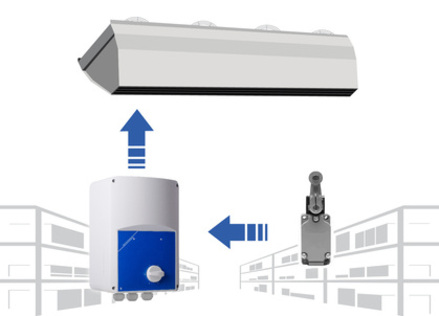

Освен това серията STRA1 предлага повече възможности за управление благодарение на допълнителните входове. Чрез тези входове двигателят може да бъде дистанционно активиран или дезактивиран. Това може да се използва например за свързване на контакт на вратата за управление на въздушна завеса. Когато вратата се отвори, контактът на вратата активира въздушната завеса чрез входа на контролера STRA1. Въздушната завеса ще работи с фиксирана скорост, зададена чрез въртящия се превключвател. Друг пример е да свържете димна аларма към входа. Ако се появи аларма за дим, двигателят ще бъде деактивиран - независимо от състоянието на другия вход. По този начин може да се забави разпространението на токсичните димни газове през вентилационната система.
Изходи за управление на външни устройства
Допълнителният, нерегулиран изход (230 VAC) е активен, когато двигателят е активиран. Тъй като този изход е ВКЛЮЧЕН (230 волта) или ИЗКЛЮЧЕН (0 волта), той се нарича „нерегулиран изход“. Максималният ток на този изход е 2 A. Този изход може да се използва за управление на индикаторна лампа, за отваряне на затварящите решетки на въздуховодите, за активиране на осветление и др. Устройството, свързано към този изход, ще работи едновременно с вентилатора.
Автоматично нулиране след прекъсване на захранването
В случай на прекъсване на захранването, този контролер автоматично ще се нулира. Когато захранването се възстанови, моторът ще се рестартира автоматично. При стандартните регулатори на скоростта на вентилатора, след прекъсване на захранването, въртящият се превключвател трябва да се завърти ръчно в положение ИЗКЛЮЧЕНО и след това обратно в положение на желаната скорост. Това не е необходимо при серията STRA1.
Корпус за вътрешен стенен монтаж
Уверете се, че регулаторът на скоростта на вентилатора може да охлажда достатъчно. За предпочитане е да го инсталирате на хладно място, най-добре не на пряка слънчева светлина. Корпусът е проектиран и произведен вътрешно. Използваме висококачествена r-ABS VO (UL94) пластмаса. Този материал е пожарогасителен, много здрав и предлага добра защита срещу удари. Предлага IP54 защита срещу прах и вода. Този регулатор на скоростта на вентилатора може да се монтира на стена или панел на закрито.
