Регулатор на скоростта 400V | TK | дистанционно управление | 6 А
Описание на продукта

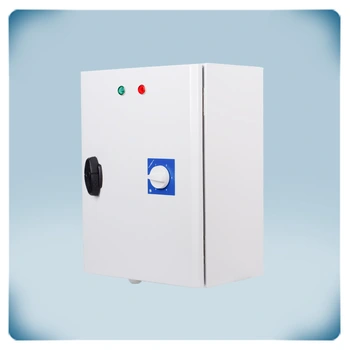

STRA4 е 5-степенен регулатор на скоростта на вентилатора, проектиран специално за 3-фазни 400 V двигатели, оборудвани с термични контакти. Неговият максимален комбиниран ток на двигателя от 6 A.
Скоростта на вентилатора се регулира с помощта на въртящ се ключ с позиция ИЗКЛ. Моторът може да се активира или дезактивира дистанционно с помощта на цифрови входове.
За да се гарантира безопасността на двигателя, STRA4 включва функция за наблюдение на TK. В случай на прегряване функцията за наблюдение на TK автоматично деактивира двигателя, предотвратявайки повреда.
В случай на прекъсване на захранването, STRA4 има функция за автоматично рестартиране. След прекъсване на захранването, моторът ще се рестартира автоматично без ръчна намеса.
STRA4 включва алармен изход и нерегулиран изход. Изходът на алармата може да се използва за задействане на външни устройства за генериране на аларми. Нерегулираният изход може да управлява външни устройства, за да потвърди нормалната работа или да активира допълнително оборудване.
Скоростта на вентилатора се регулира чрез намаляване на напрежението на двигателя с помощта на автотрансформатори. Тази технология гарантира, че изходното напрежение има перфектна синусоидална форма, гарантираща тиха работа на двигателя и минимизиране на електрическия шум.
Корпусът на STRA4 е проектиран за повърхностен монтаж и предлага защита IP54. Тази защита осигурява устойчивост срещу проникване на мръсотия, прах и влага.
Документи
Допълнителни спецификации и описание
Главна информация
Трансформаторният контролер STRA4 е предназначен за работа с трифазни електродвигатели със захранващо напрежение 400 V, чийто максимален ток не надвишава 2,5 A. Скоростта на вентилатора се регулира с помощта на превключвател, разположен на корпуса. Превключвателят има пет степени за контрол на напрежението, както и позиция "ИЗКЛ." Използвайки цифрови входове за свързване на превключвател или реле, е възможно дистанционно да стартирате и спирате двигателя. Допълнителните характеристики на контролера включват наличието на клеми за свързване на термични контакти и възможност за автоматично рестартиране в случай на прекъсване на захранването. Корпусът на скоростния регулатор осигурява защита IP54.
Защо трансформаторен регулатор на скоростта?
Повечето електродвигатели се управляват чрез регулиране на подаваното към тях напрежение. Трансформаторните контролери са просто, удобно и рентабилно решение за управление на скоростта. Важно предимство при използването на тези устройства е, че те не създават електромагнитни смущения, които могат да повлияят негативно на работата на електродвигателя и друго близко електрическо оборудване. Трансформаторните регулатори на скорост са най-добрият вариант за използване в помещения и зони с повишени изисквания за нива на шум. По този начин трансформаторният регулатор на скоростта е решение, което ще осигури надеждна и тиха работа на електродвигателя на достъпна цена.
![снимка](/bg/файлове/статия/изображение/описание/stra4-60l40/stra4-трансформаторен-контролер.jpg)
Пускане и спиране с дистанционно управление
Трансформаторният скоростен регулатор STRA4 има един нормално отворен и един нормално затворен контакт. С тях може дистанционно да се включва и изключва контролера, както и да се следи работата му. Като свързано оборудване се използват устройства за индикация и предупреждение, термостати, температурни релета и др.
Нерегулиран изход
Регулаторът на скоростта STRA4 е оборудван с допълнителен нерегулиран изход (230 V), който е затворен, когато електродвигателят работи. Нарича се нерегулиран, защото има само две позиции - затворено (230 V) и отворено (0 V). Токът за този изход не трябва да надвишава 2 A. Един пример за използване на този изход е за управление на електрическото задвижване на въздушен или воден клапан. Когато вентилаторът е включен, вентилът се отваря, а когато е изключен, се затваря. Ако трябва да наблюдавате дистанционно работата на контролера на трансформатора, можете да свържете лампа към нерегулирания изход.
Защита от прегряване на двигателя
Регулаторът на скоростта на вентилатора STRA4 е оборудван с клеми за свързване на термоконтактите на електродвигателя (TK). Термичните контакти се използват за измерване на температурата на намотките на двигателя. В случай на прегряване електродвигателят ще бъде спрян, за да се елиминира рискът от повреда. Ако двигателят не е оборудван с термични контакти, клемите TK трябва да бъдат свързани чрез мост, за да се симулира нормална работа.
Аларма
Регулаторът на скоростта STRA4 е оборудван с нерегулиран изход (230 V), който уведомява за инцидент. Задейства се при отваряне на термичните контакти, които предпазват електродвигателя от прегряване. Този изход може да се използва за свързване на лампа или зумер. Максималният ток на свързаното оборудване не трябва да надвишава 1 A.
Автоматично включване след прекъсване на захранването
Когато работите с електрическо оборудване, винаги трябва да сте наясно с възможни прекъсвания на захранването. В случай на такава повреда, след като захранването бъде възстановено, регулаторът на скоростта и моторът ще се рестартират автоматично.
LED индикация

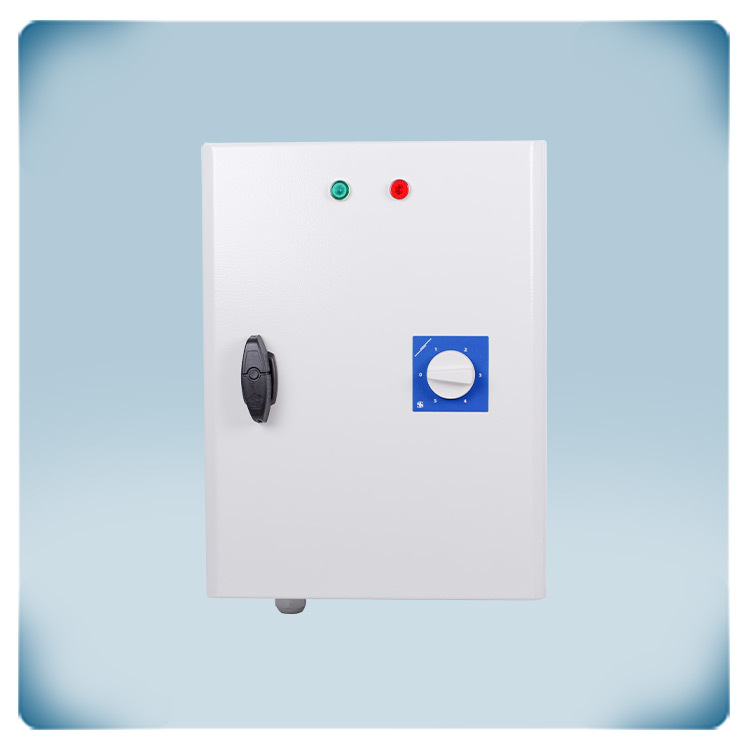

Контролерът за скорост на вентилатора STRA4 е оборудван с LED индикатори, разположени в предната част на контролера. При свързване на захранването към контролера на трансформатора, индикаторът ще свети в зелено. Когато защитата от прегряване на двигателя се задейства, червеният индикатор ще светне.
Жилища
Основната цел на корпуса е да предпазва вътрешността на контролера от външни замърсители и влага, както и от неблагоприятни фактори на околната среда. Sentera следи отблизо качеството на произвежданите и доставяни продукти. Корпусът на STRA4 е изработен от стоманена ламарина със защитно лаково покритие и осигурява надеждна защита срещу механични и други въздействия. Сертифициран е съгласно европейския стандарт EN 62208 и има степен на защита от прах и влага IP54. За да се осигури максимално надеждна и безопасна работа, както и да се елиминира възможността от прегряване, контролерът трябва да се монтира на хладно място без пряка слънчева светлина. Температурата на околната среда за работа на трансформаторния регулатор трябва да бъде в диапазона от -20 до +35 °C, а относителната влажност - от 5 до 95%. Не се допуска кондензация на влага в работната зона.
