Регулатор на скоростта на вентилатора | Modbus RTU управляван | 3,5 А

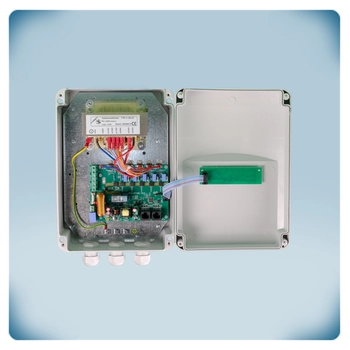

Описание на продукта
Този трансформаторен регулатор на скоростта на вентилатора регулира скоростта на вентилатора ръчно или въз основа на потреблението. Той управлява монофазни двигатели. (Комбинираният) максимален ток на двигателя е 3,5 A.
RTVS1 се управлява чрез Modbus комуникация. Sentera HVAC сензор, потенциометър (серия SPV) или BMS система може да се използва за регулиране на желаната скорост на вентилатора. Скоростта на вентилатора се регулира чрез промяна на напрежението на двигателя на стъпки. Автотрансформаторната технология генерира напрежение на двигателя с идеална синусоидална форма. Това гарантира тиха работа на двигателя. Специално импрегнирано покритие намалява електрическия шум от автотрансформаторите.
Корпусът позволява повърхностен монтаж (IP54 защита). Скоростта на вентилатора може да се контролира ръчно или въз основа на температура, относителна влажност, CO2, качество на въздуха (TVOC) или CO. Захранващото напрежение е 230 VAC.
Документи
Допълнителни спецификации и описание
Как работи?
Този регулатор на скоростта на вентилатора изисква управляващ сигнал Modbus RTU. В ръчен режим това може да стане чрез BMS система или Modbus RTU master. Исканата скорост на вентилатора се записва в Modbus регистър 12. В автоматичен режим сензор Sentera HVAC или потенциометър от серия SPV е свързан към контролера RTVS1. Свързаното устройство може да бъде указано чрез Modbus регистър 18. Скоростта на вентилатора се управлява чрез свързаното устройство. Така че в автоматичен режим скоростта на вентилатора може да се контролира въз основа на температура, относителна влажност, CO2, качество на въздуха (TVOC), CO или потенциометъра от SPV-серията. В комбинация с DADCM, серията RTVS1 може да се управлява чрез аналогов входен сигнал 0-10 волта.
Управлява се чрез Modbus RTU
Автотрансформаторната технология се използва за намаляване на напрежението на двигателя и скоростта на вентилатора в 5 стъпки. Поради това този регулатор на скоростта е подходящ само за двигатели с променливотоково напрежение. Това, което прави тази серия трансформаторни регулатори на скоростта на вентилатора специална е, че вместо стандартното копче, което е вградено в корпуса на уреда, тя разполага с контролен сигнал Modbus RTU, който е необходим за активиране на едно от наличните нива на скорост.
Той също така разполага с така наречения ръчен и автоматичен режим на управление.
В ръчен режим, BMS система или Modbus RTU главно устройство може да се използва за избор на желаната скорост на вентилатора чрез Holding register 12.

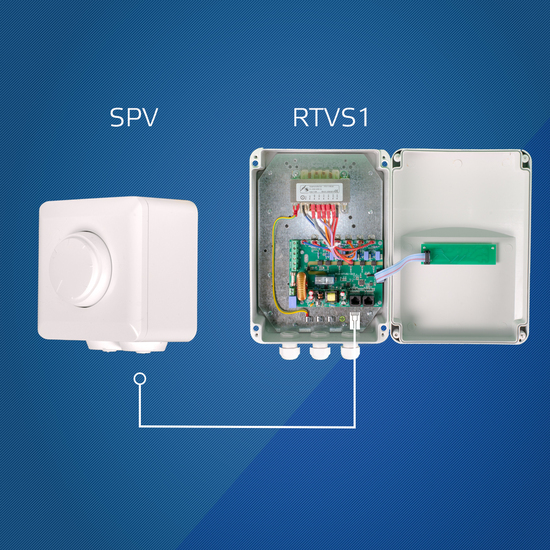

В автоматичен режим към контролера RTVS1 е свързан сензор Sentera HVAC или SPV серия потенциометри. Типът на свързаното устройство трябва да бъде указан чрез Modbus регистър 18. Скоростта на вентилатора се управлява чрез свързаното устройство. Така че в автоматичен режим скоростта на вентилатора може да се контролира въз основа на температура, относителна влажност, CO2, качество на въздуха (TVOC), CO, NO2, измерени от свързания сензор или SPV потенциометъра. Ако изберете цифровия потенциометър, можете да управлявате RTVS дистанционно с помощта на потенциометъра, докато трансформаторът може
![регулатор на скоростта на вентилатора на трансформатора с Modbus](/bg/файлове/статия/изображение/описание/rtvs1-35l22/снимка.jpg)
Увеличете или намалете скоростта на вентилатора в зависимост от измерените стойности
В автоматичен режим скоростта на вентилатора може да се увеличи или намали с увеличаване на управляващия сигнал. Тези режими на работа се наричат режими Auto forward и Auto reverse. Един от тези режими на работа може да бъде избран чрез регистър за задържане 11. Автоматичен режим напред означава, че скоростта на вентилатора ще се увеличи, когато измерената стойност се увеличи. В режим Auto reverse скоростта на вентилатора ще бъде намалена, когато измерената стойност се увеличи. Например, това може да се използва за приложения за отопление и охлаждане, т.е. скорост на вентилатора въз основа на измерените температурни стойности.
Функционалността на допълнителния, нерегулиран изход (230 VAC) може да бъде избрана чрез Modbus регистър 19. По подразбиране той показва аларми. Може също така да показва работа на двигателя или може да се управлява чрез Modbus регистър 15. Когато нерегулираният изход е активен, той осигурява 230 волта изходно напрежение.
TK контакти
Този регулатор на скоростта на вентилатора може да следи термичните контакти на двигателя (TK). Термичните контакти измерват температурата вътре в намотките на двигателя. Ако двигателят е прегрял, функцията за наблюдение на TK ще деактивира двигателя, за да предотврати повреда на двигателя. Ако моторът не е оборудван с TK контакти, функцията за наблюдение на TK може да бъде деактивирана чрез Modbus Holding регистър 14 (това е настройката по подразбиране). Така че, ако вашият двигател има термични контакти и те са свързани към контролера RTVS1, не забравяйте да активирате тази функция чрез Holding register 14.
Автоматично рестартиране след прекъсване на захранването
В случай на прекъсване на захранването, този контролер автоматично ще се нулира. Когато захранването се възстанови, моторът ще се рестартира автоматично.
Място на монтаж
Уверете се, че регулаторът на скоростта на вентилатора може да охлажда достатъчно. За предпочитане е да го инсталирате на хладно място, в идеалния случай не на пряка слънчева светлина.
Надежден корпус
Корпусът на този регулатор на скоростта на вентилатора е проектиран и произведен вътрешно с помощта на висококачествена r-ABS VO (UL94) пластмаса, която притежава няколко желани свойства за това приложение. Огнегасителният характер на r-ABS VO пластмасата осигурява допълнително ниво на безопасност, което е от решаващо значение в промишлени среди, където може да има опасност от пожар. Неговата здравина и устойчивост на удар го правят подходящ за защита на вътрешните компоненти на контролера от случайни повреди или грубо боравене.
Степента на защита IP54, осигурена от корпуса, предлага добро ниво на защита срещу навлизане на прах и вода. Тази защита е особено важна в промишлени условия, където частиците във въздуха и влагата могат да представляват риск за електронните устройства. С това ниво на защита регулаторът на скоростта на вентилатора може да работи надеждно дори в среди, където може да има излагане на прах и вода.
∞ Разбиране на управлението на скоростта на вентилатора
