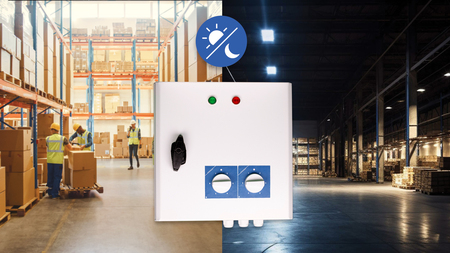

Регулатор на скоростта на вентилатора 400 V | функция ден-нощ | 6 А
Описание на продукта
Това е двускоростен контролер за двигатели 400 V с термични контакти (TK). (Комбинираният) максимален ток на двигателя е 6 A.
Този контролер има два отделни 5-степенни превключвателя за избор на две оптимални скорости на вентилатора. Когато двигателят е активен, е възможно да се превключва между двете скорости чрез вход със сух контакт. Функцията за наблюдение на TK деактивира двигателя в случай на прегряване. След прекъсване на електрозахранването двигателят ще се рестартира автоматично. Аларменият изход и нерегулираният изход могат да управляват външни устройства за генериране на предупреждения или за потвърждаване на нормална работа. Скоростта на вентилатора се регулира чрез намаляване на напрежението на двигателя чрез автотрансформатори. Тази технология генерира изходно напрежение с идеална синусоидална форма, гарантираща тиха работа на двигателя.
Корпусът може да се монтира повърхностно и предлага IP54 защита срещу проникване на мръсотия, прах и влага.
Документи
Допълнителни спецификации и описание
Как работи
SC2A4 е предназначен за управление на 400 V, трифазни вентилатори с помощта на автотрансформаторна технология. Серията използва два отделни 5-степенни въртящи се превключвателя за избор на две оптимални скорости на вентилатора. Тези скорости могат да бъдат избрани за различни сценарии, като висока скорост през деня и ниска скорост през нощта. Вход със сух контакт се използва за превключване между избраните скорости, когато двигателят е активен. Например външен часовник може да задейства превключване към висока скорост през деня и ниска скорост през нощта.
![снимка](/bg/файлове/статия/изображение/описание/sc2a4-60l55/функция-ден-нощ-на-3-фазен-регулатор-на-скоростта-на-вентилатора-400-v.jpg)
Дистанционно стартиране/стопиране
Моторът на вентилатора може да се активира или дезактивира дистанционно, като се използват два входа: нормално отворен и нормално затворен. Когато дистанционен превключвател е свързан към нормално отворения вход, той може да активира или деактивира двигателя. По същия начин, аларма за дим, свързана към нормално затворения вход, ще деактивира двигателя в случай на събитие за аларма за дим. Това осигурява гъвкавост при управление на двигателя на вентилатора от разстояние.
Термична защита на двигателя
Контролерът може да следи термичните контакти на двигателя (TK), които измерват температурата в намотките на двигателя. Ако моторът прегрее, функцията за наблюдение на TK ще деактивира двигателя, за да предотврати повреда. Ако на мотора липсват TK контакти, TK клемите на контролера трябва да се свържат с мост, за да се симулира нормална температура на двигателя.
Изход за аларма
Изход за аларма (230 VAC, 1 A) се активира в случай на проблеми с двигателя, като например прегряване. Този изход може да генерира предупреждения или да управлява предупредителни индикации. Ако моторът прегрее, функцията за наблюдение на TK ще деактивира двигателя, за да предотврати по-нататъшни повреди.
Връзки
Когато свързвате кабелите за трифазен двигател на вентилатор, спазването на специфичните инструкции за осигуряване на правилни връзки и безопасна работа е задължително.
На първо място, трябва да идентифицирате проводниците на двигателя. В повечето случаи трифазните двигатели имат шест проводника, които са обозначени като U, V и W, представляващи трите фази. Тези проводници служат като изходи към двигателя, докато контролерът се захранва с помощта на клемите R, S и T.
За да определите подходящата конфигурация на окабеляване, трябва да се обърнете към табелката или спецификациите на двигателя. По-конкретно, проверете номиналното напрежение на двигателя и се уверете, че съответства на наличното захранващо напрежение.
В зависимост от напрежението на двигателя и наличното захранване, може да е необходимо да свържете двигателя в конфигурация триъгълник (Δ) или звезда (Y). Табелката с данни на двигателя или документацията на производителя трябва да предоставят насоки за подходящата конфигурация на окабеляване за вашия конкретен модел двигател.
Освен това е важно да се придържате към указанията за заземяване, описани в местните електрически кодекси. Обикновено трифазните двигатели изискват правилно заземяване за целите на безопасността.
Като следвате тези насоки, можете да гарантирате, че окабеляването на вашия трифазен двигател на вентилатора е изпълнено правилно и че е постигната безопасна работа.
Автоматично нулиране след прекъсване на захранването
В случай на прекъсване на захранването, контролерът автоматично ще се нулира. Когато захранването се възстанови, моторът на вентилатора ще се рестартира автоматично. Това гарантира, че системата продължава да работи безпроблемно след прекъсване на захранването.
Нерегулиран изход
Контролерът има допълнителен нерегулиран изход (еднофазен, 230 VAC), който става активен, когато двигателят е активиран. Този изход може да се използва за управление на външни устройства, като работни индикатори или амортисьори. Например, когато моторът на вентилатора е деактивиран, клапата може да се затвори, а когато двигателят на вентилатора е активен, клапата може да се отвори.
Корпус
Серията включва кутии от стоманена ламарина, проектирани да бъдат устойчиви на външни механични въздействия. Те могат да издържат на случайни удари, сблъсъци или други физически сили, без да компрометират структурата си или елементите вътре. Тази характеристика е особено важна в среди, където има по-висок риск от подобни въздействия, като се гарантира защитата на затворените компоненти. Корпусите са с боядисано покритие, което не само осигурява естетически вид, но и служи като допълнителен слой защита срещу корозия и други фактори на околната среда. Боядисването спомага за подобряване на издръжливостта и дълголетието на корпуса. Корпусът е сертифициран по EN 62208 и е предназначен за повърхностен монтаж. Той предлага клас на защита IP54, предпазващ от проникване на мръсотия, прах и влага.
