Регулатор за налягане за вентилатор -125-125 Pa, PoM

Все още никой не е коментирал този продукт, бъдете първи (вижте по-долу), ценим вашето мнение!

Артикулен код HPSPM-LP

GTIN 0.540.100.300.799.0

Интрастат номер 90.32.89.00

Категория Регулатор за диференциално налягане за вентилатори

Текуща наличност на стока 5 Бр.

Фабрично време за изпълнение 4 Седмица(и)

Описание на продукта

HPSPM-LP са регулатори за диференциално налягане с работен онхват на налягане от -125 до 125 Па, предназначени за управление на системи с променлив въздушен дебит на въздуха.

Захранващото напрежение е 24 VDC,PoM, като комуникацията по Modbus RTU и напрежението можете да свържете посредством стандартен RJ45 кабел.

Регулаторите HPSPM-LP измерват диференциалното налягане или дебита на въздуха, като с цел измерване на скоростта на въздуха използвайте устройството в комбинация с комплект от тръба на Пито и съединителни елементи от серия PSET-PT.

Пропорционално-интегралното управление с функция против насищане предоставя възможност за директно управление на ЕС вентилатори или регулатори на обороти за АС вентилатори. Всички параметри са достъпни чрез протокола за комуникация Modbus RTU.

Вградените четири LED индикатора указват работният статус на изделието, както и стойността на измерените параметри.

Документи

EО декларация за съответствие

Техническа спецификация

Карта на Modbus регистри

Монтажна инструкция

Допълнителни спецификации и описание

Проследяване на измерените стойности на диференциално налягане, дебит или скорост на въздуха

Регулаторите за диференциално налягане HPSPM-LP са предназначени за управление на ЕС вентилатори или регулатори на обороти за АС вентилатори. Работният обхват на налягането е от -125 до +125 Па, като устройството има за цел да запази стойността на диференциалното налягане до зададената максимална граница. Посредством тези устройства можете да регулирате оборотите на вентилатора спрямо зададените стойности на дебита [м³/ч] или скоростта на въздуха [м/с]. За да регулирате стойностите на дебита на въздуха спрямо изчислените резултати на К-фактора на вентилатора, използвайте комплект от съединителни ПВЦ елементи от серия PSET-PVC-200 или серия PSET-QF-200. С помощта на тази комбинация можете да проследявате и стойностите на диференциалното налягане. С цел регулиране на стойностите на потока на въздуха спрямо изчисленото напречно сечение на въздуховода [в см²] или скоростта на въздуха [м/с], използвайте комплектите от съединителни елементи за измерване на диференциално налягане от серии PSET-PTS-200 или PSET-PTL-200. Всички параметри са достъпни чрез Modbus RTU.

LED индикации

Серията регулатори за диференциално налягане имат четири LED светодиода за ясна и визуална индикация на работният статус на изделието, както и стойността на измерените параметри на налягане, дебит или скорост на въздуха. Когато зеленият светодиод LED1 свети, устройството е захранено, а комуникацията по Modbus RTU е активна. Когато зеленият светодиод LED2 свети, измерената стойност е между минималната и максималната такава, при която се активира предупредителен сигнал. Ако жълтият светодиод LED3 свети, измерената стойност е под минималната или над максималната стойност, при която се активира предупредителен сигнал. Когато червеният светодиод LED4 свети, измерената стойност е под минимума или над максимума.

Как работят нашите регулатори HPSPM-LP?

Устройствата за диференциално налягане HPSPM-LP регулират оборотите на ЕС вентилатори, както и регулатори на обороти за АС вентилатори спрямо отчетената стойност на диференциално налягане, дебит или скорост на въздуха. Тези стойности можете да промените или зададете посредством комуникацията по Modbus RTU.

Регулаторите от -М версията на серия HPSP-LP нямат аналогов изход, като за управление на скоростта на ЕС вентилатори, както и регулатори на обороти за АС вентилатори те използват протокола за комуникация Modbus RTU.

Посредством комуникацията по Modbus RTU можете да промените фактори P и I, за да изравните времето за реакция на регулатора със зададеното такова в приложението. Коефициентите P и I означават пропорционално-интегрално управление, което всъщност е тип система за управление с обратна връзка, често използвана в управлението на ОВиК ситеми. Тази система за управление регулира мощността спрямо разликата между зададената стойност и отчетената такава. Пропорционално-интегралното управление означава, че както пропорционалните, така и интегралните действия са използвани в една схема за управление.

Съкратено време на монтаж и инсталиране

Един RJ45 конектор е достатъчен за свързване на захранващото напрежение (24 VDC) и комуникацията по Modbus RTU към регулаторите от серия HPSPM-LP! Всички параметри са достъпни чрез Modbus RTU. Повечето импулсни модули с 24 VDC захранващо напрежение предоставят сигурна защита на свързаните в една инсталация устройства от прегряване или евентуално късо съединение, както и надеждно свързване и безопасна работа на Вашата инсталация.

Корпус от висококачествени материали

Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94) със степен на защита IP65 от проникване на прах или влага в електрониката на устройството, като материалът е изключително устойчив на прекомерна топлинна обработка или удари. Щуцерите са изработени от алуминий.

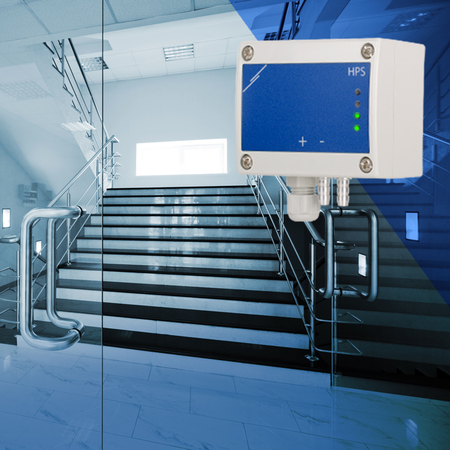

Намалете свръхналягането в стълбищните помещения

Често срещано приложение на регулаторите за диференциално налягане е регулирането на свръхналягането в стълбищни или стерилни помещения. Например, създаването на константно свръхналягане в стълбищните помещения, редуцира дима по време на пожар.
