Регулатор за налягане за вентилатор с дисплей -125-125 Pa, PoM
Описание на продукта
Регулаторът за диференциално налягане DPSPM-LP с вграден дисплей е предназначен за измерване нивата на диференциално налягане в приложения, в които е нужно прецизно регулиране на обема на въздуха. Диапазонът на измерване е от -125 до +125 Pa, а захранващото напрежение е 24 VDC, PoM (посредством използването на стандартен RJ45 кабел можете да свържете комуникацията по Modbus RTU и захранването към устройството).
DPSP контролерите за диференциално налягане и обем на въздуха можете да комбинирате с комплект тръби на Пито с цел прецизно измерване на скоростта на въздуха. Пропорционално-интегралното управление с функция против насищане (anti-windup) дава възможност за директно регулиране на ЕС вентилатори, честотни инвертори или регулатори на обороти за АС вентилатори посредством контролерите за диференциално налягане на Сентера.
Седемсегментният дисплей и вградените четири LED светодиода осигуряват ясна визуализация на измерените параметри, както и на работният статус на устройството. Можете да промените или зададете нови диапазони на измерване посредством комуникацията по Modbus.
Допълнителни спецификации и описание
Измерване и управление на стойностите на диференциално налягане, поток или обем на въздуха
Контролерите за диференциално налягане DPSP –LP са предназначени за управление скоростта на ЕС вентилатори или регулатори на обороти за АС вентилатори. Те измерват главно диференциалното налягане [Пa], като на база тази измерена стойност се изчисляват потока [м³/ч] или скоростта на въздуха [м/с]. За да се изчисли стойността на потока на въздуха, както и на диференциалното налягане на база измереният К-фактор на вентилатора, можете да свържете комплект на Пито и съединителни елементи тип PSET-PVC-200 или PSET-QF-200. Ако искате да контролирате стойностите на потока на въздуха във въздуховодите (в см2) или скоростта на въздуха, можете да използвате сет за свързване от тип PSET-PTS-200 или PSET-PTL-200.
Измерване на диференциалното налягане в ОВиК индустрията
Диференциалното налягане се отмерва на база отчетената разлика между два вида налягане. Устройствата, предназначени за измерване на диференциално налягане, могат да бъдат свързани по два начина. Процесите на отопление и охлаждане допринасят за изразходване на около 40% от консумираната енергия в търговските и жилищни сгради, а това принуждава потребителите да търсят алтернативни начини за оптимизиране на ОВиК процесите на климатизация, с цел намаляване на разходите на енергия, като същевременно поддържат качеството на въздуха на ниво. Ключов компонент за повишаване на ефективността на ОВиК системите е използването на датчици, регулатори и контролери за отчитане на ниско ниво на диференциално налягане във въздуха.
Контролерите за измерване на диференциално налягане на Сентера са предназначени за оптимизиране на въздушния поток и отчитане на разликите в налягането между две определени точки в една ОВК система. Тези данни позволяват на потребителите да наблюдават производителността на системата в реално време чрез системата за сградно управление (BMS), улеснявайки коригирането на параметрите и оптимизация на процесите за отопление, охлаждане или подаване на свеж въздушен поток, ако е необходимо. Системата за сградна автоматизация непрекъснато проследява измерените параметри на диференциално налягане, обем или дебит на въздуха и позволява настройка на въздушния поток в реално време, като гарантира, че условията на закрито остават все така на ниво, като същевременно свежда разходите на енергия до минимум.
Нашите контролери за ниско диференциално налягане са непрестанно интегриране в ОВК системи за управление. Те улесняват проследяването на стойностите на ниското налягане между различните помещения, статичното налягане във въздуховодите и диференциалното налягане, преминаващо през филтрите, като имат аналогов изход за свързване на EC вентилатор или регулатори на оборотио за АС вентилатори. След отчитане на въпросните параметри, скоростта на вентиалтора се регулира спрямо тях, за да се регулират нивата на диференциално налягане, ако е необходимо.
Ясна, визуална индикация
Устройството има вграден 7-сегментен LED дисплей, който показва измерените нива на налягане, обем или дебит на въздуха. Освен това зеленият, жълтият и червеният светодиод осигуряват ясна, визуална индикация за измерените стойности. Светването на зеленият светодиод показва, че измерените диференциално налягане, обем въздух или скорост на въздуха (в зависимост от заданието) са в нормални граници, докато жълтото означава, че са извън обхват. Светването на червеният светодиод показва, че диференциалното налягане е извън е извън обхвата, активиращ предупреждение. Въпросните светодиоди също показват състоянието на въздушния обемен поток или скоростта. Вторият зелен светодиод показва работното състояние на устройството и свети, когато захранването и Modbus RTU комуникацията са активни.
Контролерите за диференциално налягане DPSP -LP регулират оборотите на EC вентилаторите или регулатори на обороти за АС вентилатори спрямо данните от измерените диференциално налягане, обем или дебит на въздуха. Тези устройства управляват скоростта на вентилатора, за да поддържат измерената стойност на различните параметри постоянна до зададената точка, която може да се променя чрез Modbus RTU.
Контролерите за диференциално налягане от -М версия нямат аналогов изход и предават данни относно скоростта на EC вентилатора или регулаторите на обороти за АС вентилатори чрез комуникацията по Modbus RTU. Освен това P и I факторите могат да се регулират чрез Modbus RTU, за да се съгласува времето за реакция на вентилатора с приложението. "P" и "I" се отнасят за пропорционални и интегрални параметри на управление в системите за управление. Чрез регулиране на тези фактори потребителят може да оптимизира производителността и стабилността на работата на системата.
Опростен монтаж за кратко време
За свързването на този вид регулатори Ви е нужен само един конектор RJ45! Modbus RTU комуникация и 24 VDC захранващото напрежение се свързват към регулатора посредством този кабел, който, наричаме Power over Modbus или накрактко PoM. Всички измерени стойности са достъпни чрез Modbus RTU комуникация.
Корпус от висококачествени материали
Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94) с IP65 защита срещу проникване на мръсотия и вода в електрониката на устройството. Този материал е топлоустойчив, много здрав и предоставя добра защита срещу удари. Щуцерите за свързване са изработено от висококачествен алуминий. Устройствата са предназначени само за повърхностен монтаж.

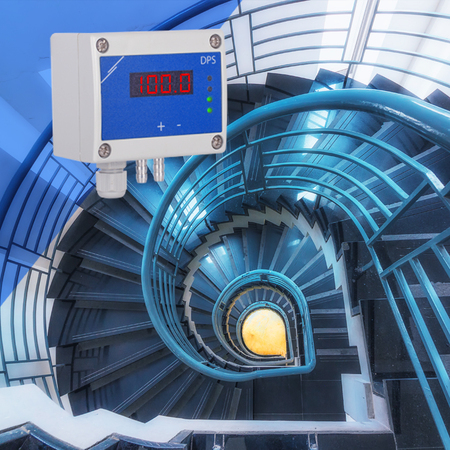

Регулирайте свръх нивата на налягане в стълбищата
Често срещано приложение за контролерите за диференциално налягане в този диапазон включва регулиране на въздушното налягане в стълбища или чисти стаи. Например при поддръжката на стълбищата регулирането на свръхналягането може да предотврати разпространението на дима по време на пожар.
Подобно на това, в чистите стаи прецизният контрол на диференциалното налягане на въздуха е от решаващо значение за редуциране на замърсителите във въздуха и спазване на стандартите за чистота. Тези контролери играят изключително важна роля за осигуряване на безопасност, чистота и ефективна работа в различни индустриални и търговски среди.
