EО декларация за съответствие

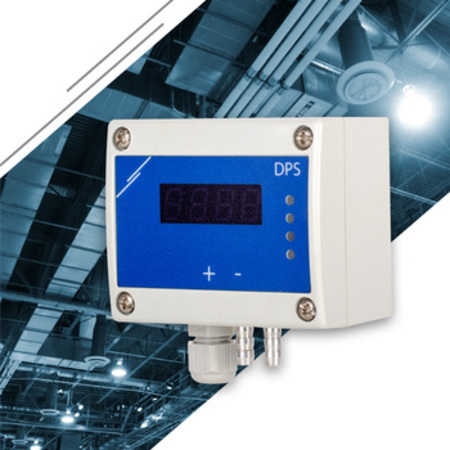

Регулатор за налягане за вентилатор с дисплей 0-1 kPa, DC
Описание на продукта
Серията регулатори за диференциално налягане DPSP-2 с вграден сензорен дисплей са предназначен за измерване нивата на диференциално налягане в приложения, в които е нужно прецизно регулиране на обема на въздуха. Диапазонът на измерване е от 0 до 1.000 Pa, а захранващото напрежение е 24 VDC.
DPSP-2 регулаторите за диференциално налягане и обем на въздуха можете да комбинирате с комплект тръби на Пито с цел прецизно измерване на скоростта на въздуха.
Чрез свързване на изхода за сензора можете да управлявате EC вентилатори, честотни инвертори или регулатори на обороти за АС вентилатори. В случай на необходимост можете да изберете друг тип на изхода. Всички параметри са достъпни чрез Modbus RTU протокол (3SModbus или Sensistant).
Седемсегментният дисплей и вградените четири LED светодиода осигуряват ясна визуализация на измерените параметри, както и на работният статус на устройството.
Допълнителни спецификации и описание
Измерване и регулиране на стойностите на диференциално налягане, обем или дебит на въздуха
Регулаторите за диференциално налягане DPSP-2 са предназначени за управление скоростта на ЕС вентилатори или регулатори на обороти за АС вентилатори. Те измерват главно диференциалното налягане [Пa], като на база тази измерена стойност се изчисляват потока [м³/ч] или скоростта на въздуха [м/с]. За да се изчисли стойността на потока на въздуха, както и на диференциалното налягане на база измереният К-фактор на вентилатора, можете да свържете комплект на Пито и съединителни елементи тип PSET-PVC-200 или PSET-QF-200. Ако искате да контролирате стойностите на потока на въздуха във въздуховодите (в см2) или скоростта на въздуха, можете да използвате сет за свързване от тип PSET-PTS-200 или PSET-PTL-200.
Измерване на диференциалното налягане в ОВиК индустрията
Диференциалното налягане се отмерва на база отчетената разлика между два вида налягане. Устройствата, предназначени за измерване на диференциално налягане, могат да бъдат свързани по два начина. Процесите на отопление и охлаждане допринасят за изразходване на около 40% от консумираната енергия в търговските и жилищни сгради, а това принуждава потребителите да търсят алтернативни начини за оптимизиране на ОВиК процесите на климатизация, с цел намаляване на разходите на енергия, като същевременно поддържат качеството на въздуха на ниво. Ключов компонент за повишаване на ефективността на ОВиК системите е използването на датчици, регулатори и контролери за отчитане на ниско ниво на диференциално налягане във въздуха.
Контролерите за измерване на диференциално налягане на Сентера са предназначени за оптимизиране на въздушния поток и отчитане на разликите в налягането между две определени точки в една ОВК система. Тези данни позволяват на потребителите да наблюдават производителността на системата в реално време чрез системата за сградно управление (BMS), улеснявайки коригирането на параметрите и оптимизация на процесите за отопление, охлаждане или подаване на свеж въздушен поток, ако е необходимо. Системата за сградна автоматизация непрекъснато проследява измерените параметри на диференциално налягане, обем или дебит на въздуха и позволява настройка на въздушния поток в реално време, като гарантира, че условията на закрито остават все така на ниво, като същевременно свежда разходите на енергия до минимум.
Нашите контролери за ниско диференциално налягане са предназначени за интегриране в ОВК системи за управление. Те улесняват процеса на проследяване на стойностите на ниското налягане между различните помещения, статичното налягане във въздуховодите, както и диференциалното налягане, преминаващо през филтрите, като имат аналогов изход за свързване на EC вентилатор или регулатори на обороти за АС вентилатори. След отчитане на въпросните параметри, скоростта на вентилатора се регулира спрямо тях, за да се променят нивата на диференциално налягане, ако е необходимо.
Ясна, визуална индикация
Устройството има 7-сегментен LED дисплей, който показва измерените нива на налягане, обем или дебит на въздуха. Освен това зеленият, жълтият и червеният светодиод осигуряват ясна, визуална индикация за измерените стойности. Светването на зеленият светодиод показва, че измерените диференциално налягане, обем въздух или скорост на въздуха (в зависимост от заданието) са в нормални граници, докато жълтото означава, че са извън обхват. Светването на червеният светодиод показва, че диференциалното налягане е извън е извън обхвата, активиращ предупреждение. Въпросните светодиоди също показват състоянието на въздушния обемен поток или скоростта. Вторият зелен светодиод показва работното състояние на устройството и свети, когато захранването и Modbus RTU комуникацията са активни.
Как работи устройството?
Регулаторите за диференциално налягане от серия DPSP-2 са оборудвани с един аналогов изход за управление на скоростта на EC вентилаторите или регулатори на обороти за АС вентилатори спрямо данните от измерените диференциално налягане, обем или дебит на въздуха. Тези устройства регулират оборотите на вентилатора, за да поддържат измерената стойност на различните параметри постоянна до зададената точка, която може да се промени чрез Modbus RTU.
За да направите контролера съвместим с повечето видове ЕС вентилатори или регулатори на обороти за АС вентилатори, можете да промените настройката на изхода според Вашите изисквания посредством Modbus RTU: 0-10 VDC / 0-20 мA / 0-100 % ШИМ.
4- проводно свързване на устройството
Захранващото напрежение, комуникацията по Modbus RTU, както и аналоговият изход на устройството можете да свържете посредством клемореда с пружинни клеми, като по този начин намалява нуждата от рутинна поддръжка и се подсигурява надеждното свързване на твърди или усукана двойка проводници. Захранващото напрежение е 24 VDC. Заземителните клеми за захранващото напрежение (V-) и изхода (GND) са галванично разделени, което означава, че за окабеляването на устройството е нужно 4-проводно свързване. Повечето импулсни захранвания с 24 VDC захранващото напрежение осигуряват защита срещу евентуално късо съединение или претоварване на мрежата, както и надеждна и ефективна работа.
Корпус от висококачествени материали
Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94) с IP65 защита срещу проникване на мръсотия и вода в електрониката на устройството. Този материал е топлоустойчив, много здрав и предоставя добра защита срещу удари. Щуцерите за свързване са изработени от висококачествен алуминий. Устройствата от тази серия са предназначени само за повърхностен монтаж.
Регулирайте нивата на свръхналягане в стълбищни помещения
Често срещано приложение за контролерите за диференциално налягане в този диапазон включва регулиране на въздушното налягане в стълбища или чисти стаи. Например при поддръжката на стълбищата регулирането на свръхналягането може да предотврати разпространението на дима по време на пожар.
