EО декларация за съответствие
Регулатор за задвижка за клапа с дисплей 0-1000 Pa, DC
Описание на продукта

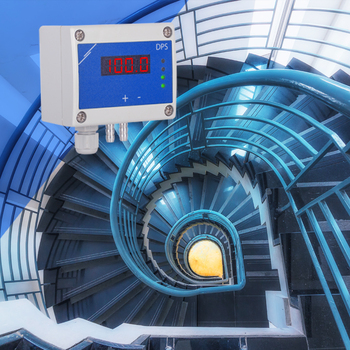

Серията регулатори DPSA-2 са предназначени за управление на задвижки за клапи спрямо измерените във въздуховодите стойности на диференциално налягане, които виждате изписани на вградения седемсегментен дисплей на устройството. Захранващото напрежение е 24 VDC, а диапазона на измерените параметри на диференциалното налягане е от 0 до 1.000 Па.
Посредством DPSA-2 можете да управлявате позицията на клапата спрямо измерените стойности на диференциалното налягане или потока на въздуха, а когато свържете комплекта на Пито PSET-PTX към регулатора можете да контролирате и стойностите на скоростта на въздуха.
С помощта на вградената комуникация по Modbus RTU можете да промените заданието на диференциалното налягане, диапазонът на налягането и всички други параметри. Аналоговият изход е предназначен за управление на задвижващи механизми за клапи, като типа изход може да се настройва спрямо нуждите. Пълните данни на Modbus регистрите може да намерите в Modbus картата на продукта (Modbus Register Map), която е отделен документ, прикрепен към кода на артикула на уебсайта и съдържа пълния списък с регистрите.
Вградените четири LED индикатора осигуряват постоянна, ясна визуализация на измерените параметри на диференциално налягане, поток или скорост на въздуха, както и на работният статус на устройството. Всички параметри са достъпни чрез Modbus RTU протокол (3S Modbus или Sensistant).
Допълнителни спецификации и описание
Поддържане на измерените стойности на диференциално налягане, дебит или скорост на въздуха
Серията регулатори DPSA-2 са предназначени за управление на задвижки за клапи, като те управляват позицията на клапата спрямо постоянно поддържаните измерени стойности на диференциалното налягане [Пa], като оперативният диапазон е от 0 до 1.000 Па. Също така можете управлявате позицията на клапата и спрямо измерените стойности на дебит [м³/ч] или скорост на въздуха [м/с]. Посредством свързването на комплект от съединителни ПВЦ елементи тип PSET-PVC-200 или PSET-QF-200 можете да регулирате дебита на въздуха на база стойностите на измереният К-фактор на вентилатора, като същият комплект в комбинация с регулатора DPSA-2 можете да използвате за регулиране параметрите на диференциалното налягане. С помощта на комплект от съединителни елементи тип PSET-PTS-200 или PSET-PTL-200 можете да регулирате дебита на въздуха спрямо измерените стойности на скоростта [м/с] или стойностите на напречното сечение на въздуховода. Зададените параметри можете да настройвате или променяте посредством комуникацията по Modbus RTU.
В ОВиК индустрията, задвижките за клапи се използват за регулиране на потока на въздуха във въздуховоди или цялостни вентилационни системи. Посредством директното управление на тези задвижки, регулаторите за диференциално налягане управляват отварянето или затварянето на клапите спрямо отчетените промени в налягането. Тази опция позволява на регулаторите да контролират бързо и прецизно въздушния поток, за да поддържат зададените стойности на диференциално налягане в системата. Това повишава ефективността на запазването на оптимален баланс на циркулацията на въздуха в ОВиК системите.
Пропорционално-интегралното управление с функция против насищане (anti-windup)
Пропорционално-интегралното управление с функция против насищане (anti-windup) предоставя възможност за директно и прецизно управление на задвижващи механизми за въздушни клапи спрямо измерените стойности на диференциалното налягане. Благодарение на този тип управление можете да променяте или настройвате типа изход спрямо отчетените разлики между зададената стойност и измерената такава, докато anti-windup функцията предотвратява надвишаването или екстремното понижаване на заданието.
Ясна визуална индикация
Благодарение на вградения седемсегментен LED дисплей съвсем ясно и прецизно можете да проследявате измерените параметри на диференциално налягане, поток или скорост на въздуха, както и работният статус на устройството. Зеленият, червеният и жълтият светодиод също са предназначени за визуализация на измерените параметри, като зеленият LED1 индикатор светва, когато измерените стойности на налягането са в зададеният диапазон, зеленият LED2 индикатор светва, когато измерената стойност е между минималната и максималната стойност, при която се активира предупредителен сигнал, жълтият LED3 индикатор светва, когато измерената стойност (на налягането, обема или скоростта на въздуха) е под минималната или над максималната стойност, при която се активира предупредителен сигнал, а когато червеният LED4 индикатор светне, това означава, че измерената стойност е под или над зададеният диапазон на измерване.
Как работи устройството?
-F версията от серията регулатори DPSA-2 има един аналогов изход, като посредством въпросният изход можете да управлявате задвижващи механизми за клапи на база измерената стойност на диференциално налягане, поток или скорост на въздуха. Позицията на клапата следва да се настрои по такъв начин, че измерената стойност да е равна на зададената такава, която можете да настроите благодарение на комуникацията по Modbus RTU. Типа изход може да настройва посредством протокола за комуникация 3SModbus: 0-10 VDC / 0-20 мA / 0-100 % ШИМ.
4-проводниково свързване на устройството
Захранващото напрежение, аналоговият изход и Modbus RTU комуникацията могат да бъдат свързани посредством клемореда с пружинни клеми, като този тип свързване елиминира нуждата от рутинна поддръжка и гарантира надеждно свързване на здрави или усукани двойки проводници. Захранващото напрежение е 24 VDC. Заземителните клеми на захранването (V-) и изхода (GND) са галванично разделени, като това означава, че за свързването на този сензор е необходим четирипроводников кабел. Повечето 24 VDC захранващи напрежения са подсилени със защита срещу късо съединение, претоварване и пренапрежение, като това увеличава безопасността и надеждното функциониране на Вашата инсталация.
Високо качество на изработка
Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94), като материалът е устойчив на пожар, удари , изключително здрав и предоставя възможност устройството да бъде монтирано на стена или подобна гладка повърхност. Щуцерите за свързване на кабелите са изработени от висококачествен алуминий. Пластмасата, от която е направен корпусът на регулатора, е със степен на защита IP65, за да предпази електрониката на устройството Ви от евентуално проникване на прах или влага. Всички монтажни работи трябва да се извършват в съответствие с действащите местни наредби за устройство на електрическите уредби и мрежи, както и действащите правилници за здраве и безопасност при работа в електрически уредби.
