Разклонителна кутия за захранване по Modbus
Описание на продукта

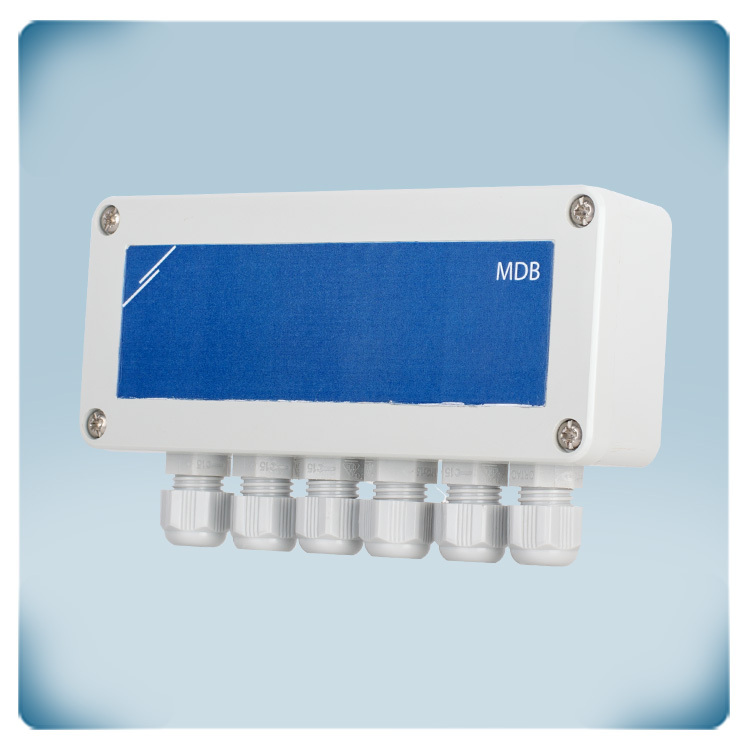

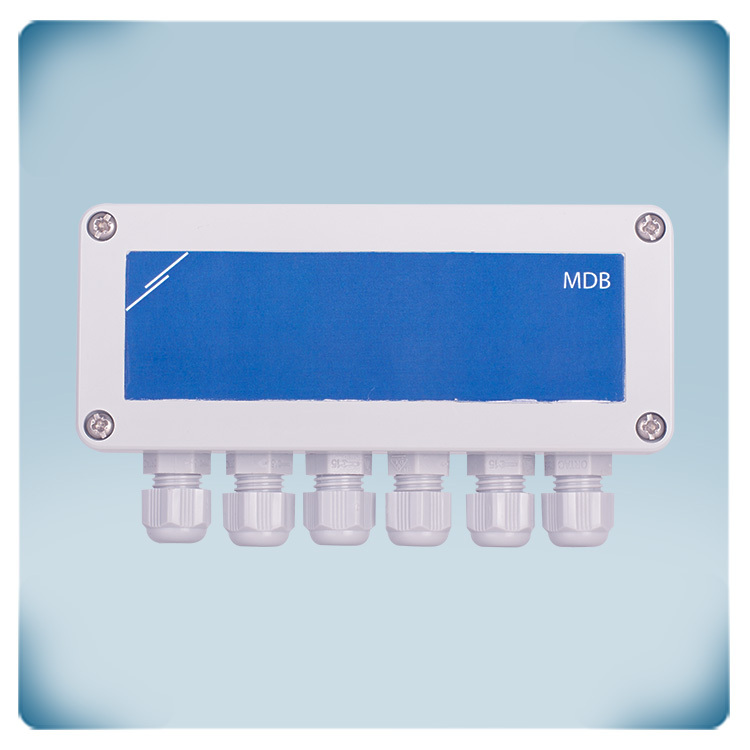

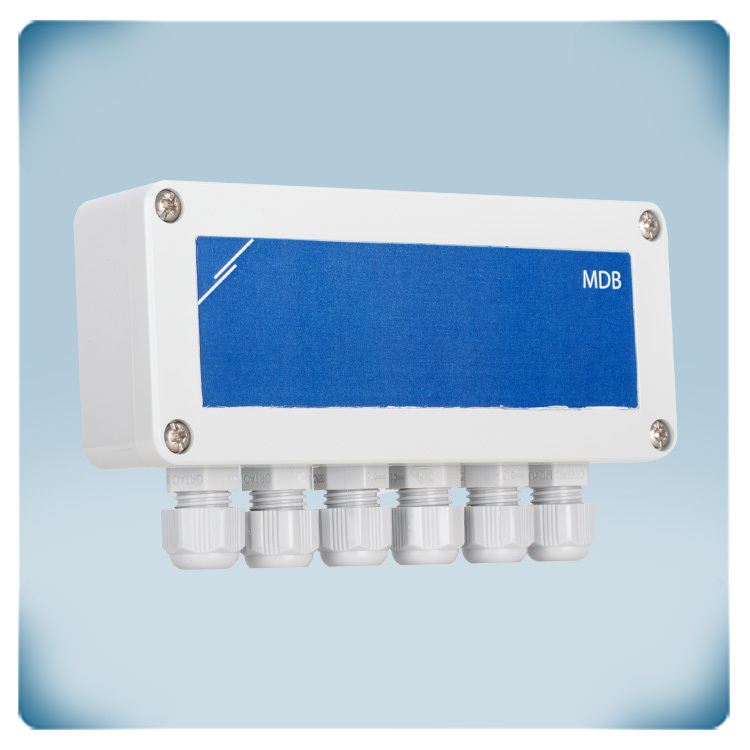

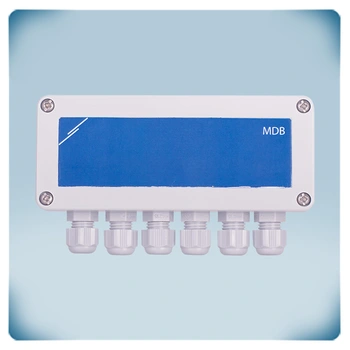

MDB-M-6 представлява компактна разклонителна кутия с 6 RJ45 букси.
Посредством устройството можете да свързвате сензори, контролери, ОВК регулатори на обороти с комуникация по Modbus с цел дистанционно предаване на данни и захранващо напрежение от 24 VDC между свързаните устройства на Сентера. Чрез използването на стандартен UTP кабел с RJ45 конектор можете да свържете комуникацията по Modbus и захранващото напрежение.
Корпусът на изделието е изработен от висококачествена пластмаса със степен на защита IP65 срещу попадане на прах или влага в електрониката на устройството.
Допълнителни спецификации и описание
Предназначение
Разклонителната кутия MDB-M-6 е предназначена за разпределяне на надеждна комуникация по Modbus и 24-волтово захранващо напрежение между свързаните устройства на Сентера. Тя е съвместима със сензори, сензорни контролери, ОВиК и електронни регулатори на обороти с вградена комуникация по Modbus и е подходяща за предаване на данни и захранване на дълги разстояния.
Шест RJ45 букси

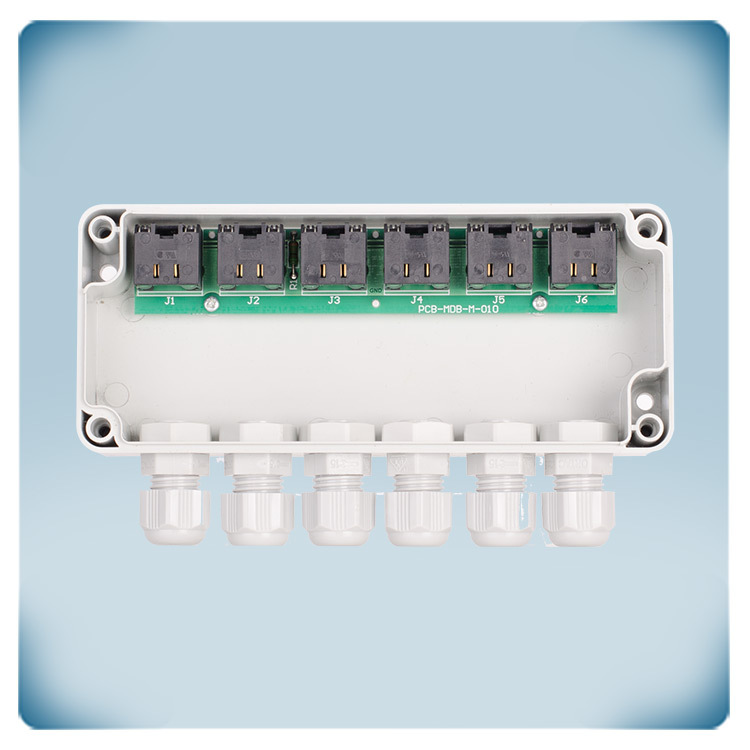

Електрическата разклонителна кутия на Сентера е оборудвана с шест букси за свързване на избраните от Вас устройства с помощта на RJ45 кабели с цел разпределяне на захранващо напрежение и комуникация между устройства на Сентера, като сензори, задвижващи устройства или контролери с правотоково, нисковолтово захранване. Възможно е свързване на редица подчинени устройства към едно Главно посредством MDB-M-6.

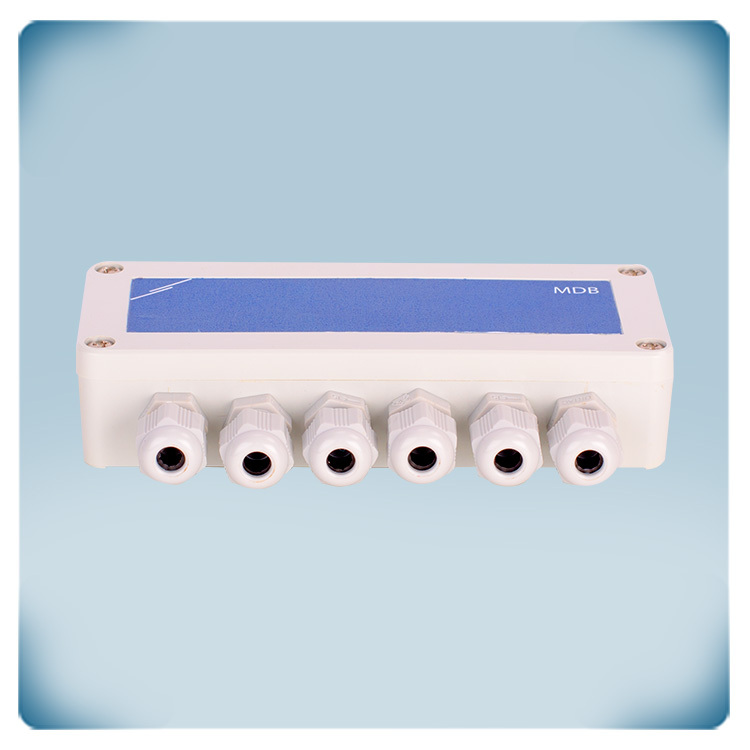

Чрез шестте кабелни щуцера можете здраво и сигурно да захванете свързаните кабели, особено в приложения, в които кабелите са изложени на сурови условия на околната среда или натиск. Разклонителната кутия на Сентера е разработена с цел да намали нуждата от предоставяане на захранващо напрежение за всяко едно свързано устройство е електрическата система посредством свързване на захранващи модули, като същевременно това минимизира разходите и загубата на енергия, и осигурява надеждно свързване и защита за Вашата инсталация.Надеждност и сигурност дори и в сурови среди

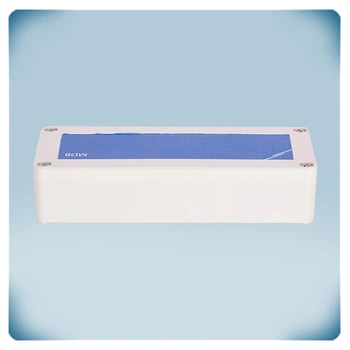

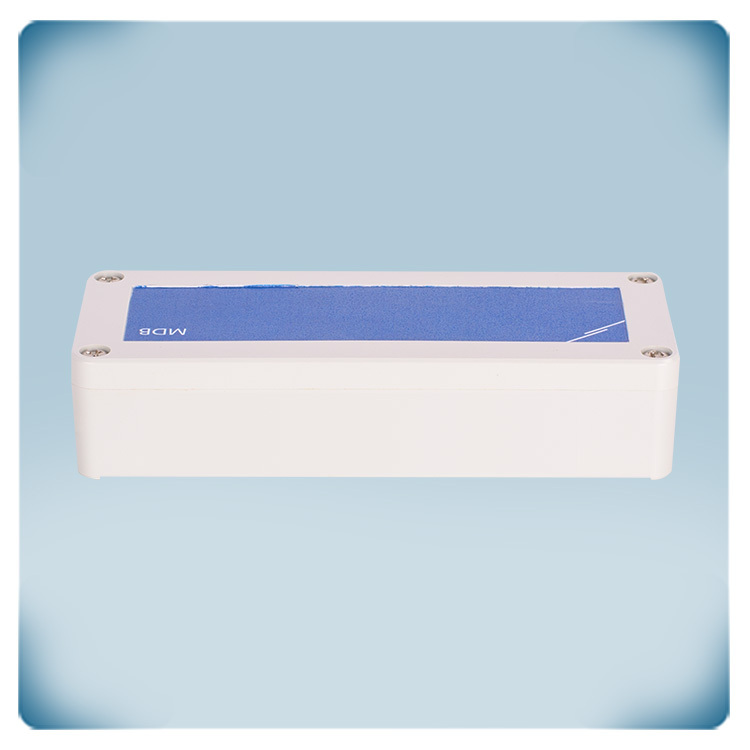

Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94) със степен на защита IP65 с цел предпазване на електрониката на устройството от попадане на прах или влага в редица индустриални или промишлени зони като заводи, складове или дори офис паркове. Материалът, от който е изработен, е здрав и устойчив на удари или топлинна обработка. Корпусът на изделието предоставя възможност за монтаж върху гладка повърхност като стена, панел или др., а дизайнът прави устройството невероятно подходящо за всякакъв тип интериор. Нещо повече, за да се гарантира дългия експлоатационен живот на устройството, Сентера произвежда корпусите с гаранция за отлична екологичност.
Кримпване на стандартен UTP кабел
С цел запазване на високия IP рейтинг на корпуса на устройството и защита на кабелите от всякакви удари или неблагоприятни условия на околната среда като прах или влага, ние от Сентера Ви препоръчваме да прокарате кабелите през щуцерите на кутията и едва след това да ги кримпнете с помощта на клещи и RJ45 конектори.
След като поставите кабелите в съответните букси, затегнете щуцерите, за да предотвратите навлизането на всякакви прахови частици или влага. Светодиодите отляво на всяка една от шестте букси следва да светне в зелено, за да укаже, че устройствата са успешно захранени.
За повече информация, моля посетете официалният ни профил в Youtube и изгледайте създадения от нас видеоклип с подробно ръководство за начина на кримпване на стандартен RJ45 кабел.
