Преобразувател от Modbus към аналогов сигнал

Артикулен код MDACM1
GTIN 0.540.100.300.865.2
Интрастат номер 84.71.60.70
Категория Конвертори
Текуща наличност на стока 11 Бр.
Фабрично време за изпълнение 4 Седмица(и)

Описание на продукта

MDACM1 е преобразувател от цифров към аналогов сигнал с 24 VDC (PoM) захранващо напрежение и комуникация по Modbus RTU, който преобразува измерената стойност от Modbus Holding регистър в аналогов изходен сигнал. За промяната или въвеждането на стойности в Modbus Holding регистрите на преобразувателя ще Ви е нужно Главно устройство.

Типа изход е 0-10 VDC, но ако е необходимо можете да го промените: 0-10 VDC / 0-20 мA / 0-100 % ШИМ.

Комуникацията по Modbus и захранващото напрежение (24 VDC) могат да се свържат посредством RJ45 кабел или клемореда с пружинни клеми в устройството.

Корпусът на изделието е със степен на защита IP65 срещу проникване на влага или прах, като устройството може да се монтира директно върху стена.

Допълнителни спецификации и описание

Как работи MDACM1?

Modbus е широко признат и често използван стандарт на комуникация между устройствата в областта на отоплението, вентилацията и климатизацията (накратко ОВиК) и сградната автоматизация и представлява многофункционален протокол за комуникация, който позволява на ОВиК системите ефективно да обменят данни между различни компоненти и устройства, като сензори, контролери, задвижващи механизми и други, улеснявайки наблюдението и контрола над системите.
Modbus предлага стандартизиран и надежден начин за комуникация, което го прави популярен избор за интеграция и оперативна съвместимост в ОВиК системи и в сградната автоматизация като цяло.
Въпреки това, някои устройства без вградена Modbus RTU комуникация трябва да бъдат свързани към Modbus мрежа и в такива случаи, MDACM1 служи за преобразуване на Modbus RTU сигнала (RS485) в аналогов или модулиращ изходен сигнал, с възможност за настройка на изхода на 0-10 VDC, 0-20 мA или ШИМ. Необходимо е Главно устройство, като универсалните контролери на Сентера или Централизирана система за управление на инсталации и оборудване в сградата (BMS) или Главен модул, който може да записва измерените стойности в Modbus Holding регистрите, за да управлява преобразувателя.

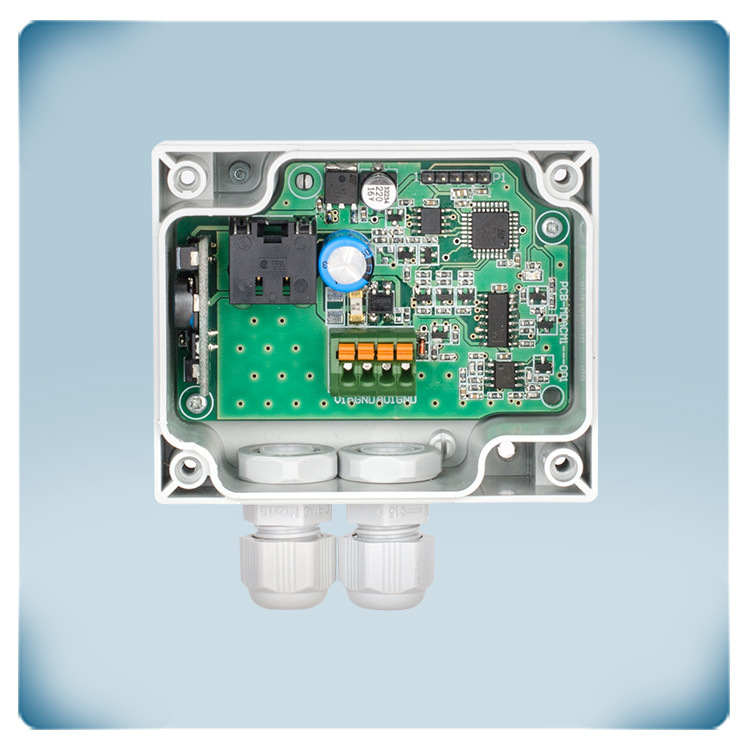

Две опции на свързване на захранванетоMDACM1 3SModbus image

Преобразувателят е Power over Modbus (PoM) захранен, т.е. предава електрическото захранване  и комуникацията по Modbus посредством един единствен RJ45 кабел. Този метод елиминира нуждата от допълнително захранване или окабеляване за свързаните устройства, което прави инсталациите по-опростени и икономически ефективни. С PoM електрическата енергия обикновено се доставя чрез същата усукана двойка кабели, които се използват за  предаване на Modbus RTU комуникация с помощта на стандартен Ethernet кабел. Това опростява настройката на устройствата в Modbus мрежа, особено в ситуации, в които осигуряването на отделни източници на захранване за всяко устройство би било непрактично или скъпо. Също така, ако предпочитате, можете да кримпнете сами UTP кабел с RJ45 конектор за PoM. Тази опция е по-подходяща и по-лесна за реализиране, тъй като препоръчваме прокарването на кабела през входа за кабела на устройството преди кримпване и едва след това вкарване на кабел в буксата за по-ефективна инсталация. Захранващото напрежение и комуникацията по Modbus са вече свързани, но въпреки това, устройството има още една опция на свързване – чрез клеморед с пружинни клеми. Тази опция позволява надеждно и удобно свързване на проводниците в електрическата верига, като клемореда има пружинен механизъм, който позволява бързото свързване без да се налага използването на други крепежни елементи. За да свържете кабела към клемореда  пружинни клеми, просто вмъкнете проводника в обозначения слот, като притиснете пружинния механизъм с плоска отвертка, като въпросния механизъм ще държи проводника здраво закрепен. Имате предвид, че захранващото напрежение се предава или чрез RJ45 конектора, или чрез клемореда. Съветваме Ви да не захранвате устройството едновременно и по двата начина, защото е опасно за Вас и ще повреди преобразувателя! За захранване на MDACM1 можете да използвате нашите 24 VDC захранващи модули.

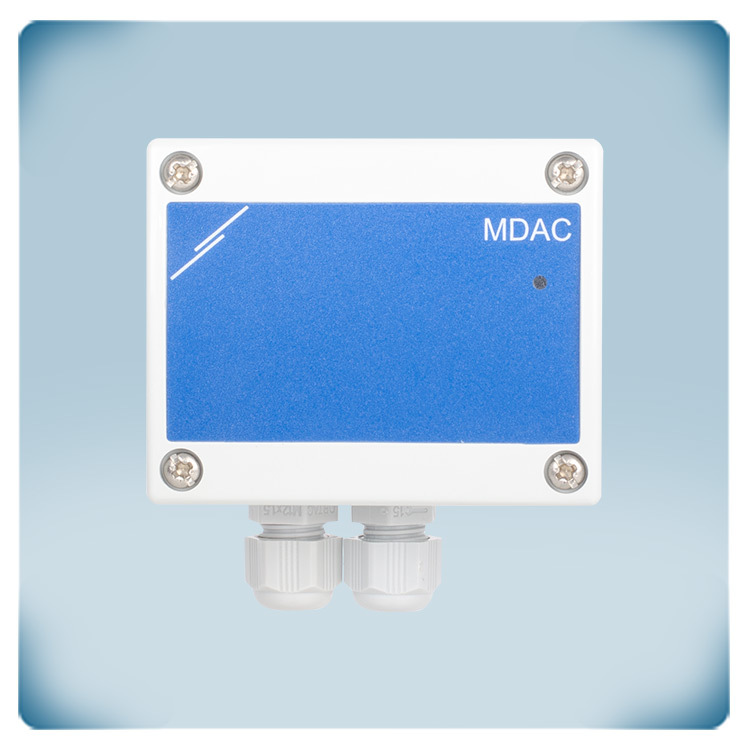

Светодиоди за визуална индикация

Преобразувателят MDACM1 има вграден зелен LED светодиод, който светва, за да укаже, че устройството е успешно захранено, и премигва, когато протича комуникация по Modbus RTU.

Корпус от висококачествена пластмаса

Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94). Материалът устойчив на пожар или удари и изключително здрав. Корпусът е със степен на защита IP65 срещу проникване на влага или прахови частици и следва да бъде монтиран върху гладка повърхност в сурови среди.
