Преобразувател от аналогов сигнал - темепература към Modbus RTU
Описание на продукта

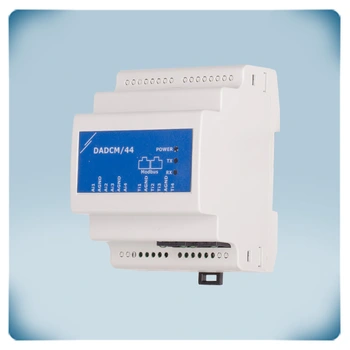

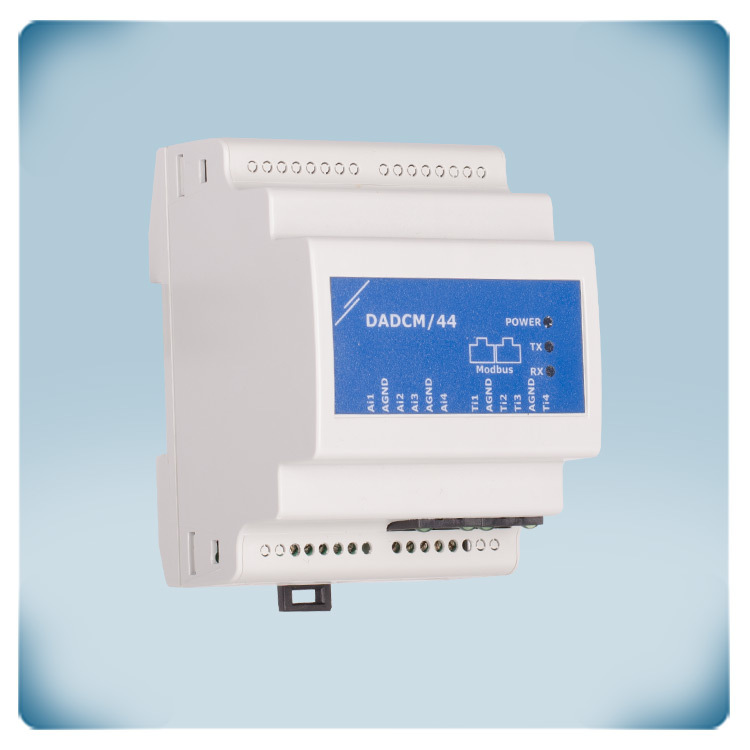

DADCM е аналогово-цифров преобразувател, за монтаж върху DIN шина в електрически блок, който преобразува входния аналогов сигнал в Modbus RTU (цифров) сигнал.
Преобразувателят има 4 x аналогови / модулиращи входа (0-10 VDC / 0-20 мA / ШИМ) и 4 x температурни (PT500 и PT1000), като сигналите от аналоговите и температурните входове се прехвърлят посредством комуникацията по Modbus RTU.
Захранващото напрежение е 24 VDC, PoM, като и комуникацията по Modbus, и напрежението се свързват посредством RJ45 конектор.
Температурните сонди тип PT500 или PT1000 можете да свържете посредством четирите температурни входа, като типа вход (0-10 VDC / 0-20 мA / 0-100% ШИМ) можете да зададете чрез комуникацията по Modbus, а зададения по подразбиране диапазон на аналоговите входове е 0-10 VDC.
Допълнителни спецификации и описание
Как работи устройството?
Повечето устройства на Сентера обменят информация помежду си в една мрежа посредством използването на протокола за комуникация Modbus RTU, който от своя страна използва RS485 технология за обмен на данни. Въпреки това, в някои случаи е нужно установяване на връзка с устройства, които не са разработени от Сентера (като задвижки за клапи и ЕС вентилатори), като за това Ви е нужен преобразувателят DADCM. Чрез четирите аналогови и четирите температурни входа можете да прехвърляте данни към свързаните допълнителни устройства, като, по подразбиране, аналоговите входове се преобразуват в 0-10 VDC входни сигнали. Въпреки това, за да настроите типа вход, Ви е нужно използването на протокола за комуникация Modbus RTU. Четирите температурни входа използват информацията, получена от температурните сонди тип PT500 или PT1000 относно измерената в помещението температурна на околната среда. Входните аналогови сигнали се преобразуват в Modbus RTU (цифрови) сигнали, които могат да се проследяват посредством Главно устройство с комуникация по Modbus RTU.
Повече информация за Modbus RTU
Modbus RTU представлява широкоразпространен сериен протокол за обмен на данни между свързани устройства в една мрежа посредством използването на RS485 технология. Често ще срещате този вид протокол в индустриални или приложения за автоматично управление, където е нужно подсигуряването на безупречен обмен на информация между устройства като сензори, контролери или задвижващи устройства.
Версия -44 от серията преобразуватели на Сентера е предназначен за прехвърляне на аналогови сигнали към комуникационната мрежа на Modbus. Устройството преобразува аналоговите сигнали от свързаните сензори или подобни устройства в цифрови Modbus сигнали, като, по принцип, преобразувателят служи като Подчинено устройство в мрежата и посредством Modbus регистрите на устройството можете да проследявате или променяте прехвърлените данни между свързаните изделия.
Опростено свързане
Захранващото 24 VDC напрежение и комуникацията по Modbus RTU можете да свържете към устройството посредством един единствен Ethernet кабел. Ако пожелаете можете да кримпнете кабела с RJ45 конектор, като просто следвате стъпките във видеоклипа.

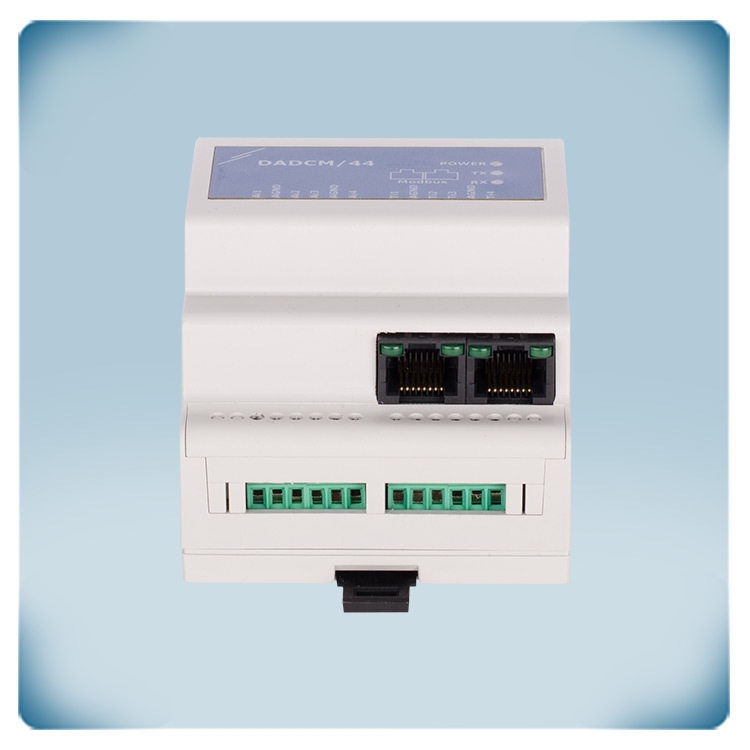

От съществено значение е да се придържате към подходящите стандарти за свързване на напрежението, когато използвате 24 VDC захранване, за да осигурите безопасна и надеждна работа на устройството. Преобразувателят разполага с две RJ45 букси – за PoM свързване и за свързване с други изделия с комуникация по Modbus. За захранване на преобразувателя можете да използвате 24 VDC захранващ модул за монтаж върху DIN шина.
LED индикатори за ясна визуализация

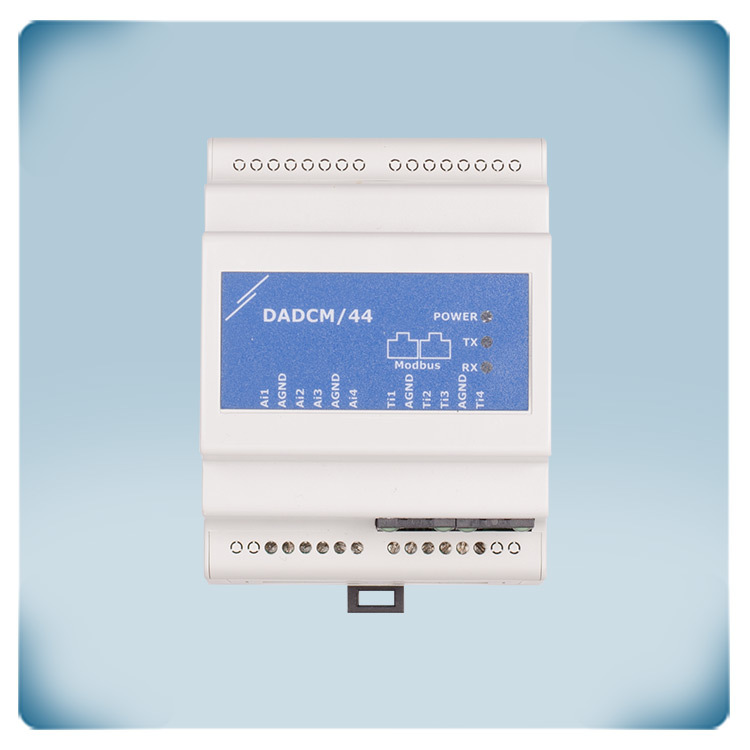

Преобразувателят DADCM разполага с три LED светодиода за проследяване работният статус на устройството, индикация за прехвърляне или получаване на данни. Отделно, всяка една RJ45 букса разполага с по два светодиода, които следва да светнат в зелено, когато успешно протича Modbus комуникация между преобразувателят и свързаните устройства.
Подходящ за монтаж върху DIN шина
DIN шините са предназначени за предпазване и осигуряване на лесен монтаж на устройствата в електрически блокове или контролни панели. Този тип корпуси са често срещани в индустриалните и жилищни помещения и служат за улеснен монтаж и организация на свързаните устройства. Корпусът на изделието, подобно на други корпуси за монтаж върху DIN шина, е компактен и лесен за монтиране, като се произвежда от Сентера и предоставя дългосрочни качество и издръжливост, а монтажът е лесен – просто монтирайте устройството върху релсата и го закрепете с помощта на скобата в долната му част.Корпусът на изделието е изработен от висококачествена пластмаса тип PC-ABS и е със степен на защита IP30 срещу проникване на прах или влага в електрониката на устройството.
