Потенциометър с позиция Изкл
Описание на продукта
MTV-1-010-PM представлява потенциометър за идеално и прецизно регулиране на оборотите на ЕС вентилатори, регулатори на обороти за АС вентилатори, както и задвижки за клапи. Разработен с цел осигуряване на ефективност и гъвкавост, потенциометърът следва да работи със захранващо напрежение от 230 VAC, непрестанно осигурявайки променлив изходен сигнал, който може да се настрои посредством използването на кнобката. Чрез използването на джъмпер можете да изберете различен режим на работа на изхода (1-10 волта, 2-20 мА или 10-100 % ШИМ), като по този начин начин лесно и безпроблемно да приспособите своята инсталация спрямо условията на различните типове приложения. Можете да настроите минималното (Vmin (10-70%) и максималното (Vmax (30-100%) изходно напрежение посредством използването на вътрешни тримери.
Потенциометърът MTV-1-010-PM е с вградена позиция за изключване на двигателя, като тогава всички работни режими на изхода следва да бъдат занулени (V =0, mA = 0 или ШИМ = 0 %). Копрусът на изделието прави потенциометъра подходящ както за повърхностен (IP54), така и за вграден (IP44) монтаж, като същевременно предпазва електрониката на устройството от пръски вода и прах. Уникалният дизайн на потенциометъра осигурява дълготрайна стабилност и надеждност при работа в различни условия на заобикалящата го среда.
Независимо дали се нуждаете от изделие, подходящо за вграден или пък повърхностен монтаж, потенциометърът MTV-1-010-PM е подходящ и за двете, като посредством устройството си осигурявате прецизност на работа, опростен монтаж и лесна употреба във Вашата вентилационна система.
Допълнителни спецификации и описание
Повече за потенциометъра MTV
Потенциометърът MTV генерира непрекъснат изходен сигнал за управление на избраните от Вас устройства в диапазона от 0 до 10 волта, като въпросният сигнал следва да намали или увеличи скоростта на двигателя спрямо зададената позиция на кнобката. Сигналът е предназначен за дистанционно управление на ЕС вентилатори, задвижки за клапи или регулатори на обороти за АС вентилатори от сериите EVS и MVS, както и честотни инвертори от сериите FI-E. Идеален пример за такава схема на управление е инсталирането на потенциометъра в едно жилищно помещение, а регулатора – в друго, отдалечено техническо помещение или електрически блок.
Управление на минималната и максималната скорост на двигателя

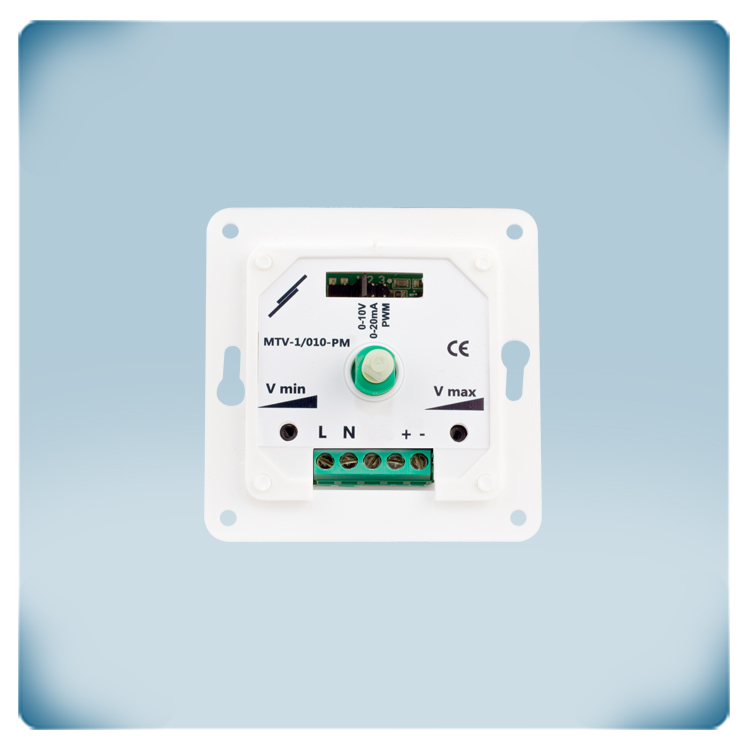

Някои ЕС двигатели не могат да се управляват от изходни сигнали, които са прекалено ниски, а понякога вентилаторът е захранен с прекалено силна мощност. В такива случаи, горната и долната граница на скоростта следва да се зададе посредством използването на тримери. Минималната изходна стойност следва да се промени посредством тримера, предназначен за нея (Vmin (1), а максималната – посредством Vmax тример (2), като в случая минималната изходна стойност следва да е в диапазона 1—7 VDC / 2—14 мA или 10—70 % ШИМ, а максималната – в диапазона 3—10 VDC / 6—20 мA или 30—100 % ШИМ.
Захранващо напрежение от 230 VAC
Потенциомеърът работи с 230 VAC захранващо напрежение, като изхода има три вида работен режим: 0—10 VDC, 0—20 мA или 0—100 % ШИМ. Захранващото напрежение 230 VAC е често срещано в много електрически системи, като посредством това захранване можете да свържете MTV директно към мрежата без нуждата от използване на допълнително захранващо напрежение чрез използването на импулсни захранвания. Управляващият сигнал 0—10 VDC е най-използваният метод за управление на оборотите на ЕС вентилатори, позиции на клапи във въздуховоди или други важни устройства в различни инсталации в ОВиК индустрията. Управляващият сигнал следва да реагира почти мигновено на промяна в отчетените стойности на параметрите. Например, ако разполагате със система, в която е нужна промяна или допълнителна настойка на оборотите, въпросният управляващ сигнал следва да се използва за разчитане на зададения диапазон от 0 до 100 % от зададените параметри. Минималната граница на диапазона на изхода е 0 волта, а максималната е 10 волта.
Възможност за избор между различни типове изход
Типовете изход на потенциометъра MTV следва да се изберат посредством използването на джъмпер (3) – режим напрежение е в диапазона от 0 до 10 волта, режим ток – от 0 до 20 мА, режим ШИМ – от 0 до 100 %.
Здрав корпус със съвременен дизайн
Копрусът на потенциометъра е изработен от висококачествена пластмаса тип ASA в приятен, кремав цвят (RAL 9010), като същевременно материалът е топло- и удароустойчив, и предпазва електрониката на изделието от проникване на прах или влага. Дизайнът на потенциометъра го прави изключително подходящ както за вграден ( със степен на защита IP44), така и за повърхностен монтаж със степен на защита IP54, като въпросната защита предпазва изделието от въздействието на атмосферните условия на околната среда. При вграденият монтаж на изделието, Европейският дизайн на корпуса на устройството подсигурява безпроблемната инсталация, като здравият материал на изработка на кутията предоставя куп възможности за монтаж върху равна повърхност.
