Потенциометър ОВиК | позиция OFF | 3-15 VDC
Описание на продукта

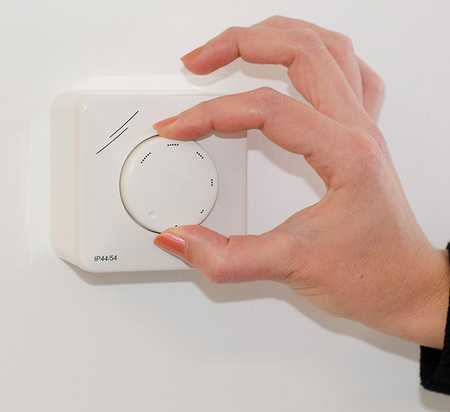

Потенциометър с позиция OFF за управление на EC вентилатори или задвижващи механизми на клапи. Могат също така да управляват дистанционно регулаторите на скоростта на вентилатора на променлив ток или честотните инвертори. Захранващото напрежение трябва да бъде в диапазона от 3 - 15 VDC. Непрекъснатият променлив изходен сигнал може да се настрои чрез въртящата се кнопка. Въртящата се кнопка има позиция OFF: когато въртящата се кнопка бъде завъртяна до край обратно на часовниковата стрелка, управляващият сигнал ще бъде деактивиран. Високите и ниските нива се регулират чрез два тримера: Ниско ниво между 10—70 % и високо ниво между 30-100 %. Влагоустойчивият корпус позволява вграден монтаж (IP44) или повърхностен монтаж (IP54).
Допълнителни спецификации и описание
За какво служи потенциометърът за ОВиК ?
Управляващият сигнал (изход на потенциометъра) се увеличава или намалява в зависимост от позицията на въртящото се копче. Този управляващ сигнал може директно да управлява EC вентилатори или задвижващи механизми на клапи . Може също така дистанционно да управлява регулатори на скоростта на вентилатори (серии EVS или MVS) или честотни инвертори ( серия FI-E), например, потенциометърът може да бъде инсталиран в хола, докато регулаторът на скоростта на вентилатора да се намира в техническото помещение или в електрически шкаф.

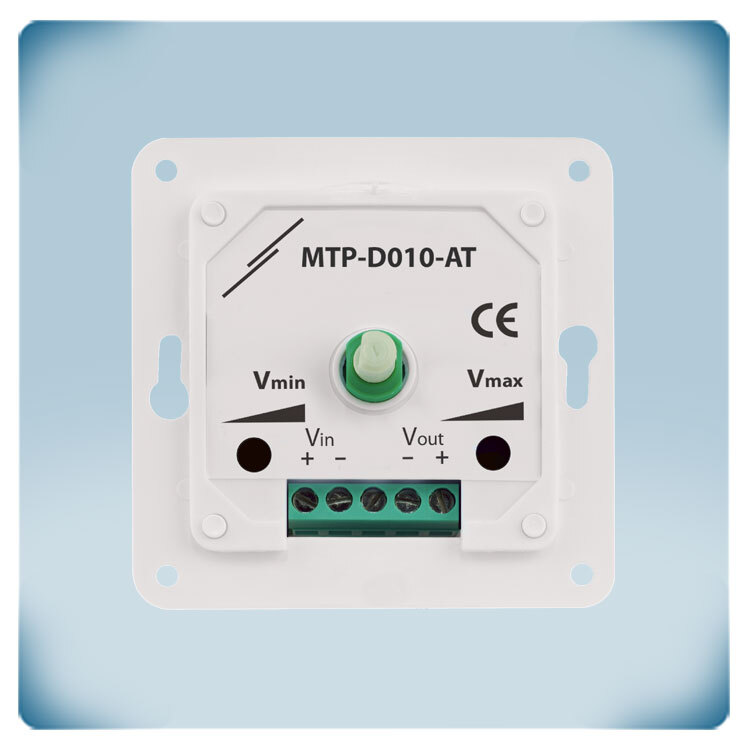

Регулируемо минимално и максимално ниво
За някои приложения е желателно да се регулира долната граница и горната граница на управляващия сигнал. Някои EC двигатели или задвижки на клапи не могат да се справят с управляващи сигнали. Долната граница на управляващия сигнал може да се регулира чрез вграден тример. Понякога вентилаторът е с прекалено големи размери. В този случай горната граница на управляващия сигнал може да бъда намалена чрез тримера за максимум. Това ще ограничи максималната скорост на вентилатора.
Какви са границите на управляващия сигнал ?
Това зависи от захранващото напрежение MTP-D. Захранващото напрежение трябва да бъде в диапазона от 3 - 15 VDC. След това минималната стойност може да бъде зададена между 10 и 70 % от захранващото напрежение. Максималната стойност може да бъде зададена между 30 и 100 % от захранващото напрежение. Винаги проверявайте дали приложените граници в комбинация с подаденото напрежение водят до изходен сигнал, който отговаря на спецификациите на свързаното устройство, например, ако захранващото напрежение е 15 VDC и горната граница е настроена на 100 %, свързаното устройство трябlа да може да обработва управляващ сигнал до 15 VDC.
Позиция OFF
Въртящата се кнопка има позиция ОFF: когато въртящата се кнопка бъде завъртяна докрай по посока обратно на часовниковата стрелка, управляващият сигнал ще бъде деактивиран. Когато въртящата се кнопка бъде завъртяна по посока на часовниковата стрелка, тя щраква от позиция OFF. Управляващият сигнал незабавно ще спадне до нивото на долната си граница. В случай, че EC вентилатор е свързан към потенциометъра, той ще стартира и ще намали към ниска скорост. EC вентилаторът никога не може да бъде активиран при скорост, по-ниска от избраната минимална скорост.
∞ Какво е управляващ сигнал ?
