Контролер на вентилатора и нагревател | Стаен контролер | 3,5 А
Описание на продукта

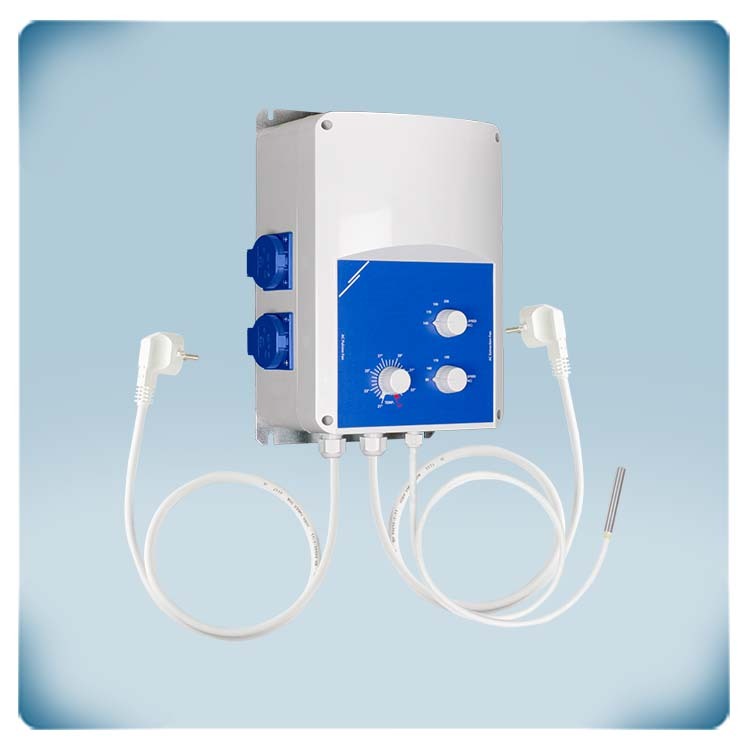

Този 5-степенен регулатор на скоростта на вентилатора е предварително свързан. Чрез евроконтактите могат да се включат два AC вентилатора с монофазен двигател и електрически нагревател. (Комбинираният) максимален ток на двигателя е 3,5 A. Максималният ток за електрическия нагревател е 16 A.
Когато температурата на околната среда е под зададената температура, вентилаторът(ите) работят на минимална скорост и нагревателят се активира. Когато температурата на околната среда се покачи над зададената температура, електрическият нагревател се деактивира и скоростта на вентилатора се увеличава на стъпки. Околната температура се измерва чрез вече окабелената сонда PT500. Зададената температура може да се регулира чрез потенциометъра на предния панел. Високата и ниската скорост на вентилатора могат да се регулират чрез двата въртящи се превключвателя.
Захранващото напрежение е 230 VAC.
Допълнителни спецификации и описание
Технологията
Базираните на трансформатор регулатори на скоростта на вентилатора предлагат набор от предимства, което ги прави желан избор за решения за контрол на скоростта. Тези контролери са известни със своята здравина, лесен за използване характер, ефективност и достъпност. Едно значително предимство на използването на управляващи блокове, базирани на трансформатор, е способността им да осигурят контрол на скоростта, без да разчитат на електромагнитно възбуждане в двигателите. Тази функция ги прави особено подходящи за среди, където чувствителността към шум е проблем. Това, което получавате от трансформаторен регулатор на скоростта на вентилатора е: безшумна работа на двигателя, лесно управление на стъпки и контролер с дълъг експлоатационен живот на разумна цена!
Серията GTTE1 е 5-степенен регулатор на скоростта на вентилатора с температурен контрол на скоростта на вентилатора и контрол на електрическия нагревател. Този регулатор на скоростта на вентилатора предлага удобно и адаптивно решение за температурно базирано управление на скоростта на вентилатора и управление на електрическия нагревател в здрав и удобен за потребителя пакет.
Контрол на скоростта на вентилатора
Контролерът има две шуко евро букси за свързване на AC вентилатори – захранващ и смукателен вентилатор. Той може да контролира скоростта на тези вентилатори в пет стъпки. Минималната и максималната скорост на вентилатора, както и зададената температура се задават чрез вградените копчета на корпуса. Когато температурата на околната среда е под зададената температура, вентилаторът(ите) работят на минимална скорост.
Температурен сензор
Температурата на околната среда се следи с помощта на пасивна температурна сонда (PT500), която е свързана към контролера. Тази сонда има кабел с дължина 4 метра, за да улесни поставянето на сензорния елемент на подходящото място.
Постепенно регулиране на скоростта на вентилатора
Тъй като температурата на околната среда надвишава зададената температура, скоростта на вентилатора се увеличава на стъпки. Това означава, че контролерът може автоматично да регулира скоростта на вентилатора въз основа на температурата, осигурявайки оптимална вентилация и охлаждане.
Управление на електрически нагревател
Контролерът има и трета шуко букса, която може да се използва за свързване на електрически нагревател. Когато температурата на околната среда падне под зададената температура, електрическият нагревател се активира, за да осигури отопление. Обратно, когато температурата на околната среда е по-висока от зададената температура, нагревателят се деактивира, помагайки за поддържане на комфортна температура.
Plug-and-play инсталация

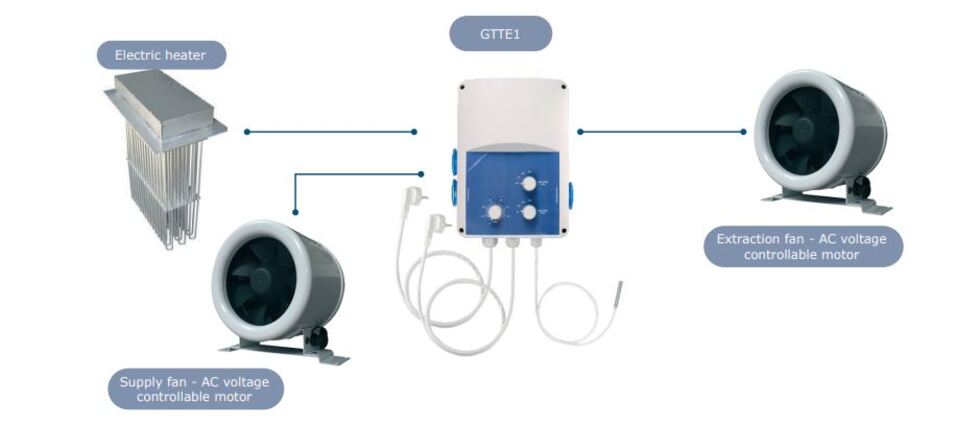

Този регулатор на скоростта на вентилатора е проектиран за лесен монтаж и не изисква окабеляване. Предлага се с два отделни захранващи кабела с еврощепсели (дължина на кабела 1,5 метра), които ви позволяват да захранвате вентилатора и електрическия нагревател чрез различни вериги. Трите отделни гнезда шуко евро осигуряват гъвкавост за свързване на захранващ вентилатор, смукателен вентилатор и електрически нагревател.
Изисквания за монтаж
Уверете се, че регулаторът на скоростта на вентилатора може да охлажда достатъчно. За предпочитане е да го инсталирате на хладно място, най-добре не на пряка слънчева светлина.
Издръжливо заграждение
Корпусът на този регулатор на скоростта на вентилатора е проектиран и произведен вътрешно с помощта на висококачествена r-ABS VO (UL94) пластмаса, която притежава няколко желани свойства за това приложение. Огнегасителният характер на r-ABS VO пластмасата осигурява допълнително ниво на безопасност, което е от решаващо значение в промишлени среди, където може да има опасност от пожар. Неговата здравина и устойчивост на удар го правят подходящ за защита на вътрешните компоненти на контролера от случайни повреди или грубо боравене.
Степента на защита IP54, осигурена от корпуса, предлага добро ниво на защита срещу навлизане на прах и вода. Тази защита е особено важна в промишлени условия, където частиците във въздуха и влагата могат да представляват риск за електронните устройства. С това ниво на защита регулаторът на скоростта на вентилатора може да работи надеждно дори в среди, където може да има излагане на прах и вода.
∞ Разбиране на управлението на скоростта на вентилатора
