Контролер за нагревател на топъл въздух | 11 А
Описание на продукта
Контролер за регулиране на еднофазни вентилатори и управление на нагревателен елемент. (Комбинираният) максимален ток е 11 A.
5-стъпковият контролер работи спрямо измерената температурата, затов е необходима външна температурна сонда PT500.
Нерегулираният изход може да управлява външна клапа за подаване на топла вода. Скоростта на вентилатора се регулира на стъпки чрез промяна на напрежението към двигателя
Скоростта на вентилатора може да се задава ръчно или автоматично. В автоматичен режим скоростта на вентилатора се увеличава, когато температурата на околната среда падне под избраната температура. Когато температурата на околната среда е по-висока от зададената, вентилаторът и нерегулираният изход са деактивирани. В режим на охлаждане функционалността е обратна.
Корпусът позволява повърхностен монтаж в закрити помещения (IP54). Захранващото напрежение е 230 VAC.
Документи
Допълнителни спецификации и описание
Отопление или охлаждане?
Този 5-стypkov регулатор изисква допълнителна температурна сонда PT500 за измерване на температурата на околната среда. В режим на отопление вентилаторът се включва, когато измерената температура падне под зададената температура. Когато измерената температура е по-висока от избраната, вентилаторът се деактивира. В режим на охлаждане функционалността е обратна. Чрез джъмпер може да се избира режим на отопление или режим на охлаждане.
Сензор за температура PT500
Околната температура се измерва чрез температурен сензор PT500. Този температурен сензор се предлага в различни типове корпуси. Температурните сензори PT500 са платинени съпротивителни термометри. Стойността на изходното им съпротивление се променя в зависимост от измерената температура. При 0 °C сензор PT500 има стойност на съпротивление от 500 Ω. Когато измерената температура се повиши, изходната стойност се увеличава. Но кабелът на тези сензори също има стойност на съпротивление. Колкото по-дълъг е кабелът, толкова по-висока е стойността на съпротивлението. Поради това прекалено дългите кабели могат да повлияят на измерената температура. Поради това е препоръчително дължината на кабела на този тип сензори да бъде ограничена. Колкото по-голяма е дължината на кабела, толкова по-голям е рискът от грешни измервания и неточности.
Ръчен или автоматичен избор на скорост на вентилатора?
Чрез въртящия се превключвател скоростта на вентилатора може да се настрои ръчно. Ако е избран режим „Автоматично“, скоростта на вентилатора ще се увеличи автоматично на 5 стъпки, когато температурата на околната среда падне под избраната температура. Колкото по-голяма е разликата, толкова по-висока ще бъде скоростта на вентилатора. В режим на охлаждане скоростта на вентилатора ще се увеличи, ако измерената температура надвиши избраната температура (автоматичен режим).
Нерегулиран изход
В режим на отопление, нерегулираната мощност се активира, когато температурата на околната среда е по-ниска от избраната температура. В режим на охлаждане работата е обратна. В това приложение нерегулираният изход управлява вентила за подаване на гореща вода (режим на отопление). Нерегулираният изход е ВКЛЮЧЕН (230 VAC) или ИЗКЛЮЧЕН (0 VAC). Максималният ток на нерегулирания изход е 2 A (резистивен товар). В режим на отопление нерегулираният изход обикновено се използва за управление на воден клапан за регулиране на потока гореща вода или реле за активиране на електрически нагревател. Нерегулираната мощност се активира едновременно с вентилатора. Когато вентилаторът работи, нагревателят се активира.

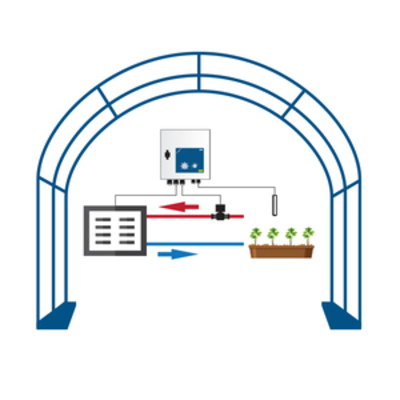

![Схема на топлообмен на конвектор](/bg/файлове/статия/изображение/описание/gth21100l22/снимка.jpg)

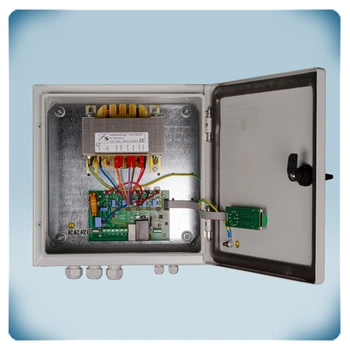

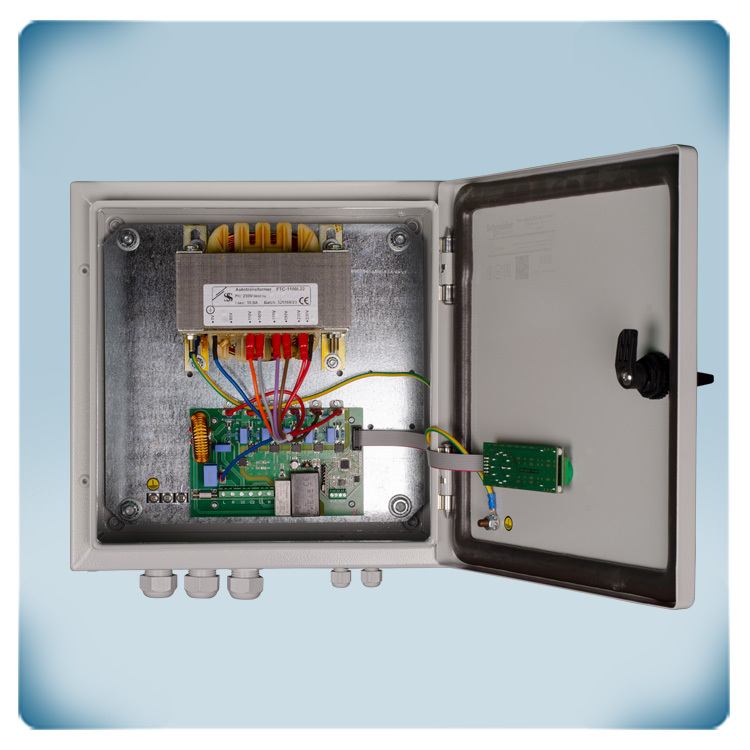

Автотрансформаторна технология
Автотрансформаторната технология се използва за намаляване на напрежението на двигателя и скоростта на вентилатора в 5 стъпки. Поради това този контролер е подходящ само за двигатели с регулиране на напрежението. Ако не сте сигурни дали вашият двигател може да се контролира по напрежение, най-добре е да се свържете с производителя на двигателя. Автотрансформаторната технология е много надеждна и здрава. Той генерира напрежение на двигателя с идеална синусоидална форма. Това води до изключително тиха работа на двигателя и удължен експлоатационен живот. Специално импрегнирано покритие намалява електрическия шум от автотрансформаторите.
Масивен корпус
Уверете се, че регулаторът на скоростта на вентилатора може да охлажда достатъчно. За предпочитане е да го инсталирате на хладно място, най-добре не на пряка слънчева светлина. Корпусът е изработен от висококачествена стомана. Това е важно предвид теглото на автотрансформаторите. Благодарение на металния корпус, разсейването на топлината също е много по-ефективно. В резултат на това максималният капацитет на този регулатор на скоростта е изключително висок. Корпусът предлага IP54 защита срещу проникване на прах и вода. Този регулатор на скоростта на вентилатора може да се монтира на стена или панел на закрито.
∞ Разбиране на управлението на скоростта на вентилатора
