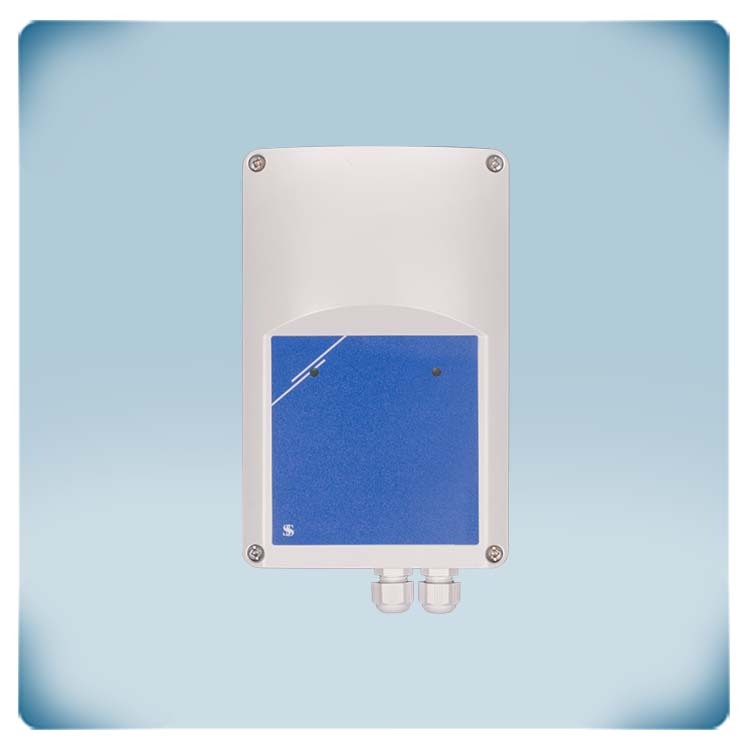

.webp "Регулатор за електрически нагревател")

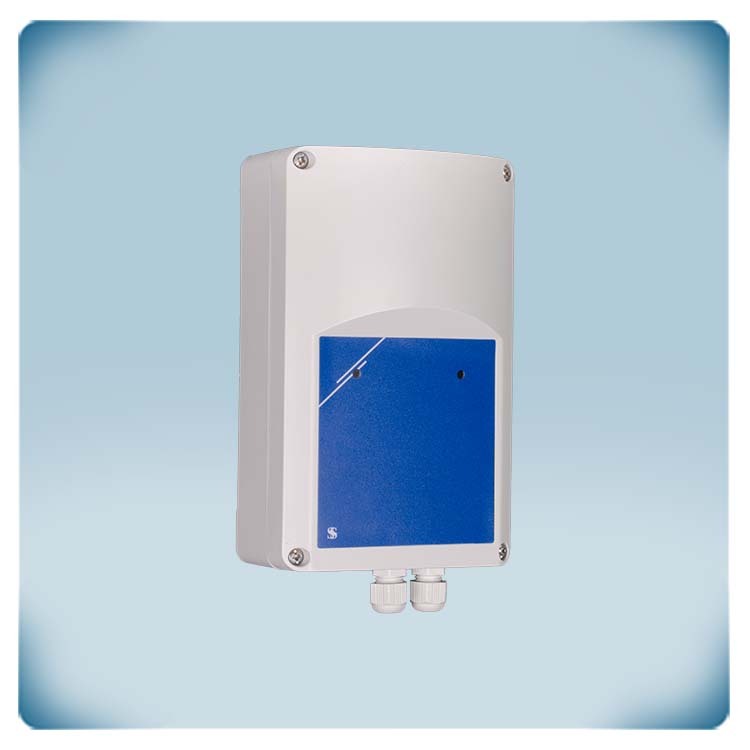

.webp "Контролер за електрически нагревател")
EО декларация за съответствие
Контролер за електрически нагревател - подчинено устройство
Описание на продукта
AH2A1-6 представлява контролер за управление на електрически нагреватели, който следва да бъде свързан като подчинено устройство към Главно такова от серията контролери AH2C1 или като второ допълнително устройство към електрическата верига.
Устройството е специално предназначено за прецизно управление на еднофазни 230 VAC или двуфазни 400 VAC електрически нагреватели, като същевременно предоставя оптимална работа на свързаните нагреватели.
Контролерът AH2A1-6 използва ТРИАК технология (или времепропорционално управление) за ефективно управление на електрически нагреватели, като информацията за зададената температура се предоставя посредством Главното свързано устройство.
Устройството има вграден нормално затворен контакт (NC) за дистанционно спиране и пускане, като максималният резистивен товар, който може устройството да поеме, е 3.2 kW за еднофазни и 6 kW за двуфазни електрически нагреватели.
Допълнителни спецификации и описание
Ефективно управление на електрически нагреватели
Електрическите нагреватели превръщат електрическото напрежение в топъл въздух с цел затопляне на всички помещения в сградата. Регулаторът AH2A1-6 е предназначен за създаване на допълнителна отоплителна мощност в случай, че максимлната такава, която е подадена към Главното действащо устройство, е превишена. Този тип регулатор изпълнява функцията на подчинено устройство в електрическата верига и задължително следва да бъде свързан към Главно устройство. С цел по-ефектично управление на електрическите нагреватели, регулаторите от серия AH2A1-6 изпозлват времепропорционално управление или иначе казано, ТРИАК технология на управление.
ТРИАК или времепропорционално управление на електрическите нагреватели
Времепропорционалното управление е иновативен метод за прецизно регулиране на подаденото количество мощност към нагревателните елементи или други резистивни товари на база зададената максимална температура в помещенията. Това включва промяна на мощността, подавана към товара, като същевременно се контролира продължителността на времето, през което мощността е включена по време на всеки цикъл протичане на променливия ток (AC). TRIAC (Триод за променлив ток) е вид електронен превключвател, който може да контролира потока на тока в двете посоки в електрическата AC верига. Той действа като реле, позволявайки на контролера да включва и изключва мощността към нагревателния елемент бързо и прецизно.
При времепропорционалното управление, TRIAC се използва за включване и изключване на мощността към нагревателя на периоди. Продължителността на времето, през което мощността е включена се променя, за да се достигне желаната температура. Например, ако зададената температура е по-ниска от измерената такава, следва да бъде подавана мощност за по-кратък период от време, намалявайки общата мощност, подадена към нагревателя. Обратно, ако зададената температура е по-висока, следва да бъде подавана по-голямо количество мощност за по-дълъг период от време.
По този начин, времепропорционалното управление с ТРИАК технология има за цел да управлява средното количество подадена мощност към електронагревателя и да запази баланса между измерената температура и зададената такава. Въпросният метод на управление има своите плюсове като: прецизен, точен контрол, спестяване на енергия, намаляване на периодите на отопляне или похабяване на инсталираните устройства. Сигналът на времепропорционлното управление може да бъде генериран посредством различни техники като използване на ШИМ технология (широчинно-импулсна модулация) или промяна на фазовия ъгъл. Тези методи определят продължителността на времето, през което захранването е включено през всеки един цикъл на база отчетената разлика между измерената температура и зададената такава.
Ръчна настройка на параметрите или посредством Modbus
Въпреки че за контролерът AH2A1-6 е нужно свъзването на Главно действащо устройство, устройството може да се управлява ръчно с помощта на позиционни превключватели или посредством комуникацията по Modbus RTU. Освен вградената комуникация по Modbus, контролерът включва и избора за дистанционно включване или изключване на устройството за допълнителни превключватели и аналогов изход, който да повтаря ШИМ сигналът на изхода на нагревателя. Например, 70% от ШИМ сигналът на изхода се преобразува в 7 VDC аналогов изходен сигнал, 80% - в 8 VDC аналогов изходен сигнал и т.н. Сигналът следва да се използва за управление на вентилатор или друго подчинено устройство за повишаване на зиходната мощност. Вградената комуникация по Modbus RTU следва да се използва за дистанционно управление на контролери от серия AH2A1 или Главни действащи устройства като компютър с инсталиран 3SMobsus софтуер за комуникация на Сентера. Когато изберете режим на управление Modbus (посредством промяна на регистър на съхранение 7 в картите с регистрите), контролерът не позволява на превключвателите да работят.
Повече мощност
Електрическите нагреватели до 3,2 kW (230 VAC, еднофазни) и до 6 kW (400 VAC, двуфазни) следва да бъдат управлявани прецизно и ефективно. Посредством изхода (0-10 V или 0-20 мA) на подчиненото устройство, можете да свържете друго подчинено устройство с цел генериране на повече мощност, като всички свързани контролери се управляват синхронно.
Здрав корпус
Корпусът на изделието е патентован и изработен от Сентера от висококачествена пластмаса тип r-ABS VO (UL94), като материалът е устойчив на пожар или удари и изключително здрав. Степента на защита е IP54 срещу евентуално проникване на прахови частици или влага в електрониката на устройството.
