EО декларация за съответствие
Капсулиран разделителен трансформатор 230 VAC - 24 VAC - 25 VA
Описание на продукта
Серията SATD1 представляват капсулирани разделителни трансформатори за осигуряване на надеждно и безопасно изолиране на две или повече електрически схеми. Тези трансформатори с галванична изолация са снабдени с допълнителен слой изолационен материал с цел гарантиране на цялостно разделяне между първичната и вторичната намотка, а този вид изолация предоставя високо ниво на безопасност и защита на свързаните устройства или елементи в електрическата верига, като минимизират предаването на електрически шумове или прекъсвания по нея.
Монофазните разделителни трансформатори SATD1 осигуряват безопасна изолация между първичното (входното) напрежение 230 VAC и вторичното (изходното) напрежение 24 VAC, като същевременно вграденият PTC елемент в първичната намотка засича евентуално претоварване или късо съединение и почти веднага изключва трансформатора с цел предотвратяване на повреда в устройствата. Изходната мощност на устройството е 25 VA (волт-ампер).
Корпусът на изделието е разработен със степен на защита IP30 срещу проникване на прахови частици или влага в електрониката, като устройството е предназначено за монтаж върху DIN шина. Разделителните трансформатори следва да бъдат инсталирани в най-различни приложения в ОВиК индустрията като медицинско оборудване, идустриални системи за управление, системи за възобновяема енергия и др.
Допълнителни спецификации и описание

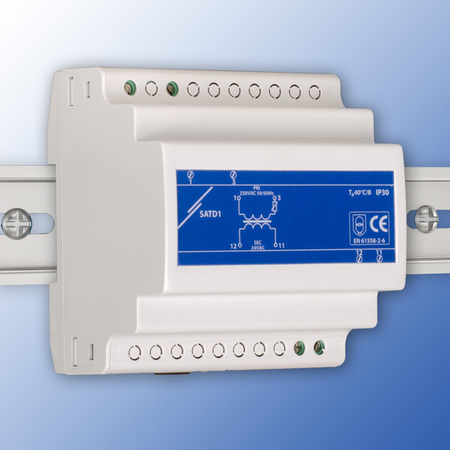

Серията разделителни трансформатори SATD1
SATD1 представлява серия от компактни монофазни разделителни трансформатори, предназначени за безопасно изолиране на свързаните електрически схеми и подходящи за монтаж върху DIN шина тип T35. Те изолират входното от изходното напрежение в електрическата верига, като този вид изолация е изключително важен за осигуряване на безопасна работа на устройствата, особено в случаите, в които се касае безопасността и здравето на потребителите. Трансформаторите са подходящи за създаване на електрически вериги с безопасно свръхниско напрежение (SELV) и предпазно свръхниско напрежение (PELV). SATD1 трансформаторите са разработени за инсталиране в приложения, в които са необходими компактни, предназначени за монтаж върху DIN шина защитни изолиращи трансформатори с конкретни защитни функции. Те служат като трансформаторни модули за захранване, свързани към мрежата с 230 VAC захранващо напрежение, като осигуряват изходно напрежение от 12 VAC (±5 %) или 24 VAC (±5 %) на свързаните устройства.
Дефиниция и разлика между SELV и PELV
Безопасното свръхниско напрежение (SELV) е всъщност толкова ниско напрежение, подавано по време на нормални условия на работа на еднофазни устройства, с цел предотвратяване на повреда. Дори при евентуална повреда в електрическата верига, напрежението се поддържа в безопасния диапазон на работа. При SELV моделът на работа, специфичният праг на напрежението варира в зависимост от региона и стандарта на приложение, но най-често напрежението е зададено на максимум 30 V или по-малко.
Предпазно свръхниско напрежение (PELV) е още един начин за обезопасяване на работата на устройствата в електрическите вериги. Подобно на SELV, при PELV моделът електрическите вериги работят на такова ниско ниво на напрежение, което се счита за безопасно за дирекетен контакт с разликата, че при PELV подаденото напрежение е малко по-високо от това при SELV моделът в рамките на конкректните условия на работа. Най-важното е напрежението да не надвишава допустимото ниво на безопасност, защото се повишава риска от късо съединение.
Спазването на гореизброените стандарти за безопасност подпомага предотвратяването на електрически удари и гарантиране безопасността на потребителите, които работят с електрически инсталации.
Галванично изолиране
Първичната и вторичната намотка са галванично изолирани помежду си, което от своя страна означава, че вторичното напрежение и свързаните устройства са изолирани от захранването. По този начин се минимализира шумовото замърсяване и се предотвратяват евентуални къси съединения.
Подсилена защита срещу късо съединение или натоварване на мрежата
Серията разделителни трансформатори SATD1 имат вградена подсилена защита срещу късо съединение или натоварване на мрежата, като тази защита се осигурява посредством вградено устройство с положителен температурен коефициент (PTC) в първичната намотка. PTC устройствата са вид термистори, които реагират на промени или разлики в отчетената температура, осигурявайки защита срещу повишени нива на захранващото напрежение и потенциални повреди. Едно от свойствата на PTC устройството е, че при подаване на прекалено голямо количество ток, съпротивлението също се повишава. Когато двигателят е претоварен или спрян, през него протичат завишени нива на ток, като това води до термично пренапрежение на намотката. PTC устройството може ефективно да защити двигателите в такива ситуации. В случай на прекомерно нагряване поради късо съединение или претоварване, вградената PTC сонда се деактивира.
Капсулирани в смола трансформатори
Специалното покритие намалява нивата на шумовото замърсяване от работата на трансформатора.
Възможност за монтаж върху DIN шина
Изделията от серия SATD1 са предназначени за монтаж върху DIN шина, като този начин на монтиране е доста често срещан и предпочитан в ОВиК индустрията. Монтажът върху DIN шина улеснява инсталацията на устройствата и ефективното разпределяне на електрическите компоненти в електрически блокове.
Корпусът на изделието е разработен със степен на защита IP30 срещу евентуално проникване на прахови частици или влага в електрониката на трансформаторите.
За да монтирате Вашето устройство върху DIN шина, единственото, което следва да направите е да прикрепите изделието върху шината и да го закрепите посредством скобите за заключване на гърба на корпуса. По този начин улеснявате процеса на организация на електрическите компоненти и осигурявате безопасното функционниране на устройствата, както и надеждна и ефективна поддръжка в различни условия на заобикалящата среда.
