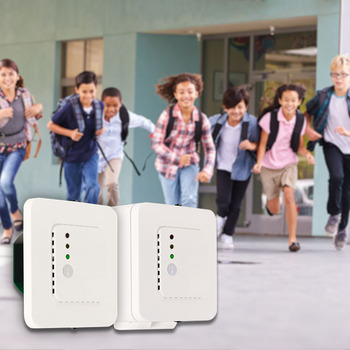

Интелигентен стаен трансмитер за CO2 | Т | rH | осветеност, 24 VDC-VAC
Описание на продукта
Серията стайни трансмитери FCMF*-R са подходящи за измерване на въглероден диоксид (CO2), температура (Т), относителна влажност (rH) и ниво на осветеност в помещението. Захранващото напрежение на версия –G e 24 VDC/VAC.
Подходящи са както за повърхностен, така и за вграден монтаж. Спрямо измерените стойности на температура, влажност и СО2, сензорният алгоритъм управлява един аналогов изход: 0-10 VDC / 0-20 мA / 0-100 % ШИМ. Посредством този трансмитер можете директно да управлявате ЕС вентилатори, регулатори на обороти за АС вентилатори и задвижващи устройства за клапи. Всички измервания и стойности на изхода са достъпни чрез комуникацията Modbus RTU.
Сензорният елемент за СО2 може да бъде сменен в случай на неизправност. В много приложения отчетената стойност на околната светлина може да се използва за управление на вентилацията в помещението в зависимост от неговата заетост. Този стаен сензор разполага с три светодиода за указване статуса на изделието с възможност за настройка на светлинният им интензитет посредством протокола за комуникация Modbus RTU.
Документи
Допълнителни спецификации и описание
Чрез издишване хората могат да отделят известно количество СО2. Точно заради това, концентрацията на CO2 във въздуха е добър показател за заетостта и нивото на притока на свеж въздух в затворените помещения. В много приложения сензорите за CO2 се използват като основен източник на информация за статуса на вентилацията. Посредством трите вградени светодиода (зелен, жълт, червен), можете да проследите концентрацията на СО2 в помещенията. Когато концентрацията на СО2 е в зададената граница и има постоянен приток на свеж въздух, тогава зеленият светодиод следва да светне в зелено, а когато нивото на CO2 влезе в диапазона, налагащ предупреждение, тогава ще светне жълтият светодиод. Ако червеният светодиод светне, това означава, концентрацията на CO2 е извън диапазона и няма приток на свеж въздух в стаята. Измерените стойности на температура, относителна влажност, CO2, точка на оросяване и ниво на осветеност са достъпни чрез протокола за комуникация Modbus RTU. Недисперсната инфрачервена технология (накратко NDIR) се използва за измерване на нивото на CO2, като тази технология намалява разходите на енергия за целия жизнен цикъл и предоставя прецизна и стабилна дългосрочна работа.
Управление на притока на свеж въздух
Чрез сензора можете директно да управлявате ЕС вентилатори, регулатори на обороти за АС вентилатори и задвижващи устройства за клапи. Стойността на изхода на сензора варира пропорционално в зависимост от измерената температура, влажност и концентрация на CO2. Когато е необходим повече свеж въздух, сензорът ще увеличи скоростта на вентилатора или ще отвори клапата.
Опростено свързване!
Клеморедът с пружинни клеми съкращава времето, отделено за свързване на сензора, същевременно намалявайки нуждата от периодично затягане на винтовете поради хлабави връзки. Захранващото напрежение е 24 VDC/24 VAC. Масата на изхода (GND) е свързана с масата на захранването (V-), което означава, че е за окабеляването на този сензор е необходимо 3-проводно свързване. Преди пускане в експлоатация се уверете, че общата маса не е свързана с други устройства с правотоково захранване.
Подходящ както за вграден така и за повърхностен монтаж
Корпусът на изделието е със степен на защита IP30 с цел предпазване на електрониката срещу проникване на прах и влага. Освен за вграден, трансмитерът е подходящ и за повърхностен монтаж. За да се гарантира неговата оптимална работа, трябва да го инсталирате на място, незасегнато то пряка слънчева светлина. Можете да монтирате трансмитера върху равна стена в стандартна кутия за стенен монтаж.
За този трансмитер е нужна съвсем малка конфигурация! Настройките по подразбиране са подходящи за множество приложения. Проследяването на температурата и относителната влажност е от значение за някои региони и сезони. В случай че е необходимост тези параметри могат да бъдат променени чрез протокола за комуникация Modbus RTU, а останалите настройки, зададени по подразбиране правят сензора подходящ за множество приложения. Можете да изберете различен вид изход с цел сензора да бъде съвместим с повече устройства (0-10 VDC / 0-20 мA / 0-100 % ШИМ / Modbus RTU). Чрез комуникацията по Modbus RTU можете да промените интензитета на светодиодите, както и да деактивирате една или повече стойности на измерване.
Процес на самокалибриране за компенсиране на отклонението на сензора
Алгоритъмът за самокалибриране е активиран по подразбиране. Този алгоритъм е предвиден да се използва в приложения, при които концентрациите на CO2 ще паднат до тези на заобикалящия климат (400 ppm) поне веднъж (на 15 минути) за период от 7 дни, което обикновено се наблюдава по време на периоди, когато помещението не е заето. Сензорът ще достигне своята оптимална точност на функциониране след 25 часа непрекъсната работа при условие, че е бил изложен на референтни нива на концентрации на СО2 във въздуха от 400 ppm ± 10 ppm.
Отлично качество и надеждна работа!
ОВиК сензорът е разработен в Европа. Всеки сензор е тестван и калибриран в нашата фабрика. В случай на повреда на CO2 сензора, той може да бъде заменен, като ние използваме само висококачествени сензорни елементи и компоненти. Това Ви осигурява дългосрочна стабилност и точност на сензора.
