Електронен регулатор на обороти 230 VAC | 2,5 A
Описание на продукта
Регулатор на обороти за вентилатори с монофазен двигател. Максималният ток на двигателя е 2,5 A.
Всички настройки се регулират чрез Modbus RTU комуникация. Този контролер може да регулира скоростта на AC вентилатора от висока към ниска или от ниска към висока. Чрез Modbus комуникация е възможно дистанционно управление. Моторът може да се ускори чрез мек старт или кикстарт.
Контролът на фазовия ъгъл (Triac технология) се използва за промяна на напрежението на двигателя и за регулиране на скоростта на двигателя. Този контролер с променлива скорост често се използва за управление на таванни вентилатори, смукателни вентилатори за баня, смукателни вентилатори и др.

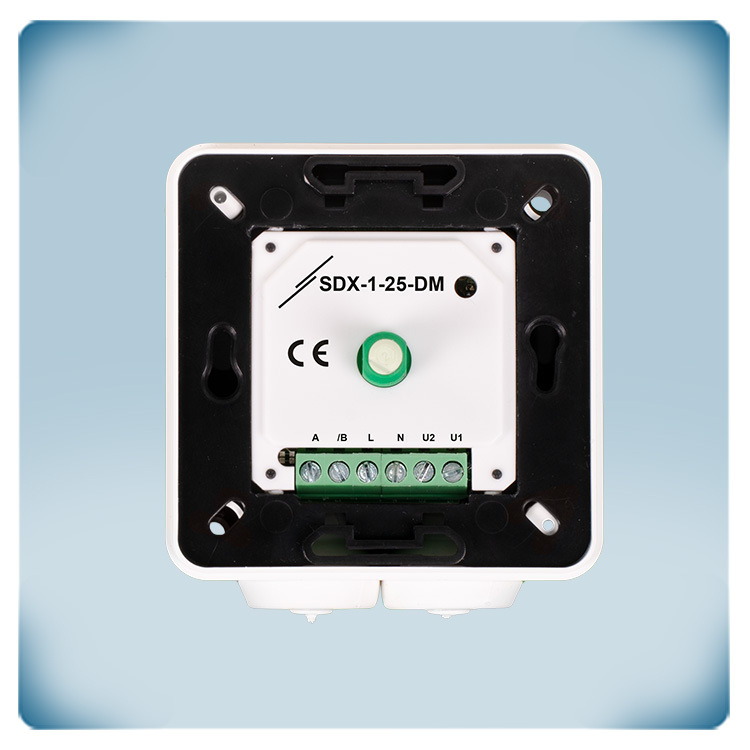

Корпусът позволява вграден монтаж или повърхностен монтаж. Захранващото напрежение е 230 VAC.
Документи
Допълнителни спецификации и описание
Скоростта на вентилатора може да се задава ръчно от висока до ниска. Чрез регистрите на Modbus Holding режимът на работа може да бъде обърнат (от ниска към висока скорост). Всички настройки, включително минималната скорост на двигателя, се регулират чрез регистрите на Modbus Holding. Позицията "ИЗКЛ." може да бъде деактивирана чрез свързване на захранващото напрежение 230 VAC към нерегулирания изход, т.е. към клеми L1 и N. В този случай двигателят ще работи, когато е налице захранване. Ако искате да запазите позицията "ИЗКЛ." активирана, свържете захранващото напрежение през клеми L и N, като стандарт.
Тиха работа на двигателя
В жилищна среда е важно двигателят да не произвежда прекалено много шум. Този нов контролер на скоростта SDX е много подобен на старите контролери MTX, но има някои важни разлики: Много прецизното управление на двигателя е основната разлика. Благодарение на използването на микроконтролер напрежението на двигателя може да се контролира изключително точно. Това води до много тиха работа на двигателя, дори при ниска скорост. Този контролер с променлива скорост регулира скоростта на AC вентилаторите чрез намаляване на напрежението на двигателя. Напрежението се намалява чрез контрол на фазовия ъгъл (технология TRIAC). Следователно този регулатор на скоростта е подходящ само за двигатели с регулиране на напрежението. Ако не сте сигурни дали вашият двигател може да се контролира по напрежение, най-добре е да се свържете с производителя на двигателя.
Регулируеми настройки чрез Modbus RTU комуникация
Всички настройки на този регулатор на скоростта на вентилатора могат да се регулират и наблюдават чрез Modbus RTU комуникация. Изходното напрежение може да се задава локално чрез вградения потенциометър или дистанционно чрез Modbus RTU комуникация. Всичко, което трябва да направите, е да изтеглите нашия безплатен софтуер 3SM от нашия уебсайт и ще получите типа управление на двигателя, който желаете – ръчно или цифрово, т.е. локално или дистанционно!
Регулатор на скоростта на вентилатора за вграден монтаж
Модерен корпус със съвременен дизайн Корпусът е със съвременен, модерен дизайн, който пасва на повечето интериорни стилове. Този регулатор на скоростта на вентилатора може да бъде стенен или вграден. Монтажните отвори пасват перфектно на стандартните европейски стенни кутии. Корпусът е изработен от висококачествена ASA пластмаса. Този материал е UV устойчив и предпазва от удари. Класът на защита е IP44 за вграден монтаж и IP54 за повърхностен монтаж. Той предпазва електрониката от проникване на прах, мръсотия и вода при приложения на закрито. Корпусът се почиства лесно с влажна кърпа.
Нерегулиран изход за управление на външни устройства
Ако захранващото напрежение е свързано към клеми L и N, нерегулираният изход е активен, когато двигателят е разрешен. Тъй като този изход е ВКЛЮЧЕН (230 волта) или ИЗКЛЮЧЕН (0 волта), той се нарича „нерегулиран изход“. Максималният ток на този изход е 2 A. Той обикновено се използва за управление на външен индикатор за работа, амортисьор, външно реле и т.н. когато вентилаторът спре, клапата е затворена. Когато вентилаторът е активен, клапата е отворена.
![инсталиране на регулатор в стена](/bg/файлове/статия/изображение/описание/sdx-1-25-dm/снимка.jpg)
