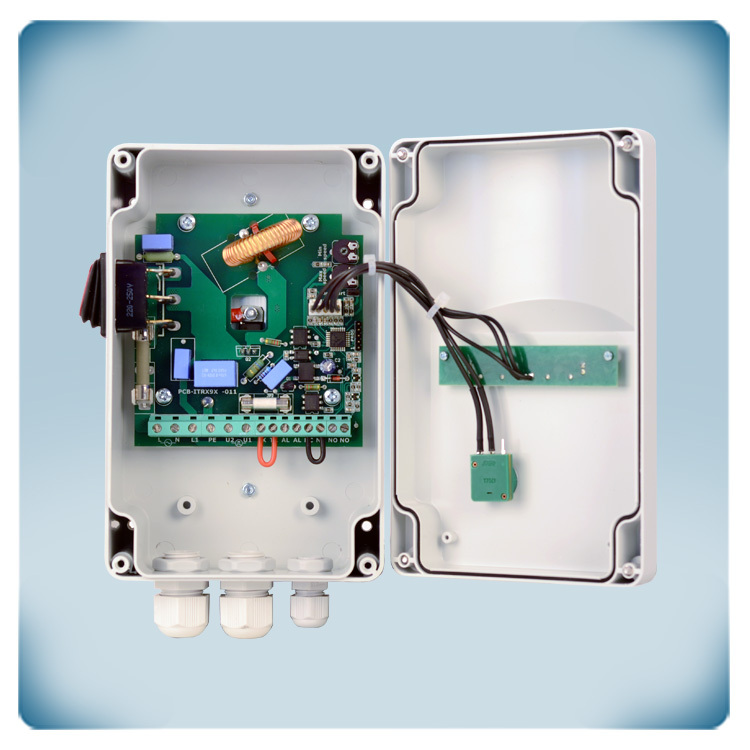

.webp "Платка на регулатор триак за мотор 230 V с ТК")
EО декларация за съответствие

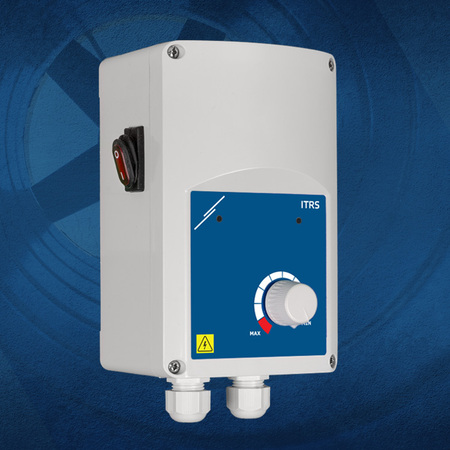

Електронен регулатор на обороти, вход за дистанционен пуск-стоп 6 А
Описание на продукта
Регулатор на скоростта на вентилатора за 230 волтови двигатели с термични контакти за предотвратяване на прегряване на двигателя. Този контролер е предназначен за управление на променлива скорост на AC вентилатори или центробежни помпи в HVAC приложения.
Максималният ток на двигателя е 6 A. Скоростта на вентилатора се настройва чрез потенциометъра на предния панел. Чрез джъмпер може да се избира бърз старт или меко ускорение.
Минималната и максималната скорост се регулират чрез вътрешни тримери. Скоростта на вентилатора се регулира чрез промяна на напрежението на двигателя чрез управление на фазовия ъгъл - Triac технология.
Осветен превключвател "ВКЛ." - "ИЗКЛ." е разположен отстрани на корпуса. Нерегулираният изход е активен, когато двигателят е разрешен.
Функцията за наблюдение на TK деактивира двигателя в случай на прегряване. Аларменият изход се активира в случай на проблеми с двигателя. Чрез входовете може да се генерира дистанционна команда старт-стоп. Захранващото напрежение е 110-240 VAC / 50-60 Hz.
Допълнителни спецификации и описание
Непрекъснато регулиране на скоростта
Този регулатор на скоростта на вентилатора регулира скоростта на еднофазни AC двигатели. Той постига това чрез намаляване на напрежението на двигателя чрез контрол на фазовия ъгъл (технология TRIAC). Това означава, че този регулатор на скорост работи само с двигатели с регулируемо напрежение. Ако не сте сигурни дали вашият двигател може да се контролира по напрежение, най-добре е да се свържете с производителя на двигателя. Този регулатор на скоростта работи напълно безшумно. Скоростта на вентилатора може да се настрои чрез въртящото се копче в предната част на шкафа. В зависимост от типа на двигателя, при ниска скорост може да се появи бръмчащ шум от двигателя.
Регулируема минимална и максимална скорост на двигателя
Минималният и максималния диапазон на скоростта на двигателя могат да се регулират с двата вътрешни тримера. Това дава възможност за оптимизиране на диапазона на скоростта, който може да бъде избран чрез копчето на предния панел. Чрез оптимизиране на скоростния диапазон може да се компенсира всеки свръхкапацитет на вентилатора. Чрез задаване на достатъчно висока минимална скорост на двигателя, прегряването на двигателя може да бъде предотвратено, ако двигателят трябва да работи на ниска скорост за дълго време. Консултирайте се с производителя на двигателя, за да разберете какъв диапазон на скоростта е оптимален за вашия двигател.
Термична защита на двигателя
Често срещан проблем с AC двигателите е прегряването. За да се открие навременно прегряване на двигателя, някои двигатели са оборудвани с TK или термични контакти. Тези термични контакти измерват температурата на намотките на двигателя. Контролерите за скорост на вентилатора ITR9S могат да наблюдават термичните контакти на двигателя. В случай, че двигателят прегрее, функцията за наблюдение на TK ще деактивира двигателя, за да предотврати трайна повреда на двигателя. Ако функцията за наблюдение на TK направи това, изходът за аларма ще се активира. Ако моторът не е оборудван с TK контакти, свържете двата TK терминала на контролера ITRS9, за да симулирате нормална температура на двигателя. Външен зумер или външен светлинен индикатор може да се свърже към изхода на алармата, за да сигнализира за проблеми с двигателя.
Как да стартирам вентилатора за променлив ток?
Двата входа могат да се използват за дистанционно стартиране или спиране на двигателя. Възможно е например да свържете дистанционен превключвател или външен часовник към един от двата входа, за да стартирате двигателя. Има два различни режима за стартиране на двигателя: бърз старт или плавно ускорение. Изборът между двата режима може да се извърши чрез вътрешен джъмпер. Kick start ще стартира двигателя на максимална скорост. След 8 – 10 секунди двигателят ще намали скоростта до желаната скорост на вентилатора. Soft start ще ускори плавно двигателя от покой към желаната скорост на вентилатора. Това време за ускорение ще бъде приблизително 8 – 10 секунди.
Ключ "ВКЛ.'"/"ИЗКЛ."
Със светещия ключ "ВКЛ."/"ИЗКЛ." отстрани уредът може да се включва или изключва. Превключвателят свети, ако е в позиция "ВКЛ.". Моля, вижте ръководството за повече подробности.
Нерегулиран изход
Когато двигателят е активиран, нерегулираният изход е активен. Този изход се нарича „нерегулиран изход“, защото е ВКЛЮЧЕН (230 волта) или ИЗКЛЮЧЕН (0 волта). Максималният ток на този изход е 2 A. Той обикновено се използва за управление на външен индикатор за работа, амортисьор, външно реле и др. напр. ако клапата е свързана към вентилатора, когато вентилаторът спре, клапата се затваря. Когато вентилаторът е активен, клапата е отворена.
Водоустойчив корпус за вътрешни приложения
Този регулатор на скоростта на вентилатора може да се монтира на стена или на панел във вътрешна среда. Уверете се, че регулаторът на скоростта на вентилатора може да охлажда достатъчно. За тази цел за предпочитане го инсталирайте на хладно място, далеч от слънцето. Корпусът е изработен от висококачествена пластмаса r-ABS VO (UL94). Този материал е пожарогасителен, много здрав и предлага добра защита срещу удари. Предлага IP54 защита срещу прах и вода.
Този регулатор на скоростта на вентилатора регулира скоростта на еднофазни AC двигатели. Той постига това чрез намаляване на напрежението на двигателя чрез контрол на фазовия ъгъл (технология TRIAC). Това означава, че този регулатор на скорост работи само с двигатели с регулируемо напрежение. Ако не сте сигурни дали вашият двигател може да се контролира по напрежение, най-добре е да се свържете с производителя на двигателя. Този регулатор на скоростта работи напълно безшумно. Скоростта на вентилатора може да се настрои чрез въртящото се копче в предната част на шкафа. В зависимост от типа на двигателя, при ниска скорост може да се появи бръмчащ шум от двигателя.
Регулируема минимална и максимална скорост на двигателя
Минималният и максималния диапазон на скоростта на двигателя могат да се регулират с двата вътрешни тримера. Това дава възможност за оптимизиране на диапазона на скоростта, който може да бъде избран чрез копчето на предния панел. Чрез оптимизиране на скоростния диапазон може да се компенсира всеки свръхкапацитет на вентилатора. Чрез задаване на достатъчно висока минимална скорост на двигателя, прегряването на двигателя може да бъде предотвратено, ако двигателят трябва да работи на ниска скорост за дълго време. Консултирайте се с производителя на двигателя, за да разберете какъв диапазон на скоростта е оптимален за вашия двигател.
Термична защита на двигателя
Често срещан проблем с AC двигателите е прегряването. За да се открие навременно прегряване на двигателя, някои двигатели са оборудвани с TK или термични контакти. Тези термични контакти измерват температурата на намотките на двигателя. Контролерите за скорост на вентилатора ITR9S могат да наблюдават термичните контакти на двигателя. В случай, че двигателят прегрее, функцията за наблюдение на TK ще деактивира двигателя, за да предотврати трайна повреда на двигателя. Ако функцията за наблюдение на TK направи това, изходът за аларма ще се активира. Ако моторът не е оборудван с TK контакти, свържете двата TK терминала на контролера ITRS9, за да симулирате нормална температура на двигателя. Външен зумер или външен светлинен индикатор може да се свърже към изхода на алармата, за да сигнализира за проблеми с двигателя.
Как да стартирам вентилатора за променлив ток?
Двата входа могат да се използват за дистанционно стартиране или спиране на двигателя. Възможно е например да свържете дистанционен превключвател или външен часовник към един от двата входа, за да стартирате двигателя. Има два различни режима за стартиране на двигателя: бърз старт или плавно ускорение. Изборът между двата режима може да се извърши чрез вътрешен джъмпер. Kick start ще стартира двигателя на максимална скорост. След 8 – 10 секунди двигателят ще намали скоростта до желаната скорост на вентилатора. Soft start ще ускори плавно двигателя от покой към желаната скорост на вентилатора. Това време за ускорение ще бъде приблизително 8 – 10 секунди.
Ключ "ВКЛ.'"/"ИЗКЛ."
Със светещия ключ "ВКЛ."/"ИЗКЛ." отстрани уредът може да се включва или изключва. Превключвателят свети, ако е в позиция "ВКЛ.". Моля, вижте ръководството за повече подробности.
Нерегулиран изход
Когато двигателят е активиран, нерегулираният изход е активен. Този изход се нарича „нерегулиран изход“, защото е ВКЛЮЧЕН (230 волта) или ИЗКЛЮЧЕН (0 волта). Максималният ток на този изход е 2 A. Той обикновено се използва за управление на външен индикатор за работа, амортисьор, външно реле и др. напр. ако клапата е свързана към вентилатора, когато вентилаторът спре, клапата се затваря. Когато вентилаторът е активен, клапата е отворена.
Водоустойчив корпус за вътрешни приложения
Този регулатор на скоростта на вентилатора може да се монтира на стена или на панел във вътрешна среда. Уверете се, че регулаторът на скоростта на вентилатора може да охлажда достатъчно. За тази цел за предпочитане го инсталирайте на хладно място, далеч от слънцето. Корпусът е изработен от висококачествена пластмаса r-ABS VO (UL94). Този материал е пожарогасителен, много здрав и предлага добра защита срещу удари. Предлага IP54 защита срещу прах и вода.
