Двоен сензор за диференциално налягане 2 kPa, дисплей, AC-DC
Описание на продукта
Серията сензори за диференциално налягане DPD е проектирана да измерва или диференциално налягане, или обем на въздушния поток чрез два входа. Изчисленията на скоростта на въздуха са налични чрез свързването на допълнителен комплект от тръба на Пито и съединителни елементи.
Измерените стойности се предават през два аналогови изхода и чрез комуникация по Modbus RTU, което позволява използването на DPD-G-2K0 в най-различни вентилационни системи. Видовете изходи могат да бъдат настроени според изискванията на вентилационната система, като вариантите са 0-10 VDC, 0-20 mA или 0-100% ШИМ.
Сензорът има дисплей със седем сегментни LED индикатори, който показва измерванията, като това позволява удобното им проследяване в реално време. Също така всички параметри на серията DPD могат да бъдат настройвани и наблюдавани от разстояние чрез Modbus RTU.
Този сензор намира основното си приложение при следенето на подадения и изсмукания въздух от вентилационните системи и климатичните вентилационни камери.
Сензорът може да работи със захранване от 18 до 34 VDC и от 15 до 24 VAC ±10%, като е с обхват на налягането от 0 до 2.000 Pa, което го прави подходящ за най-различни ОВиК приложения, които изискват точно измерване и регулиране на потока и налягането на въздуха.
Допълнителни спецификации и описание
Диференциално налягане, обем на въздушния поток или скорост на въздуха?
Сензорът за диференциално налягане DPD-G-2K0 може да измерва диференциалното налягане на две различни места във вентилационната система едновременно. Това позволява изчисляването на обема на въздушния поток или скоростта на въздуха на база на измерените стойности. Ако искате да изчислите обема на въздушния поток на базата на К-фактора на вентилатора, можете да използвате комплектите за свързване PSET-PVC-200 или PSET-QF-200. Те имат нужните компоненти и параметри, за да изчислят правилно обема на въздушния поток според специфичните изисквания на даден вентилатор. Тези комплекти за свързване също така могат да измерват и диференциално налягане.
За да измерите обема на въздушния поток на базата на напречното сечение на въздуховода или скоростта на въздуха, може да използвате комплектите за свързване PSET-PTS-200 или PSET-PTL-200. Те изчисляват обема на въздушния поток или скоростта на въздуха на базата на стойността на напречното сечение и измерената скорост на въздуха.
Като изберете подходящия комплект за свързване според специфичните изкисквания на избраното приложение, можете ефективно да използвате сензора, за да измервате и изчислявате обема на въздушния поток или скоростта на въздуха в ОВиК системите с точност и прецизност.
Като изберете подходящия комплект за свързване според специфичните изкисквания на избраното приложение, можете ефективно да използвате сензора, за да измервате и изчислявате обема на въздушния поток или скоростта на въздуха в ОВиК системите с точност и прецизност.
LED дисплей
Измерените стойности се предават чрез аналоговите изходи и комуникацията по Modbus RTU. Двете стойности се показват последователно на седем сегментния LED дисплей. Дисплеят може да бъде спрян от Modbus RTU.
Как работи?
Сензорът за диференциално налягане DPD-G-2K0 има два аналогови изхода, като всеки от тях може да предава измерените стойности на диференциално налягане, обем на въздушния поток или скорост на въздуха пропорционално.
Сензорът е с фабрично настроен обхват от 0 до 2.000 Pa, като аналоговите изходи са настроени да предават 0 V при 0 Pa и 10 V при 2.000 Pa. Тези фабрични настройки покриват стандартните изисквания за измерване. Въпреки това имате възможност да настроите множество параметри, включително обхвата на измерване, вида на изходите и други настройки чрез комуникация по Modbus RTU.
Сензорът е с фабрично настроен обхват от 0 до 2.000 Pa, като аналоговите изходи са настроени да предават 0 V при 0 Pa и 10 V при 2.000 Pa. Тези фабрични настройки покриват стандартните изисквания за измерване. Въпреки това имате възможност да настроите множество параметри, включително обхвата на измерване, вида на изходите и други настройки чрез комуникация по Modbus RTU.
Рекуператор

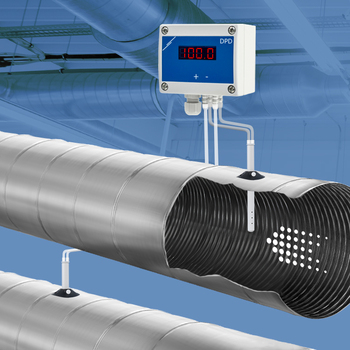

Сензорът за диференциално налягане DPD-G-2K0 позволява измерването на обема на въздушния поток на две различни места едновременно, което е идеално за проследяване както на обема на снабдения въздух, така и на обема на изсмукания въздух при множество системи като рекуператори и вентилационни системи. Тази функция за двойно измерване позволява прецизно проследяване и регулиране на въздушния поток в тези системи, което гарантира ефективна работа и поддръжка.
Този сензор може да бъде свързан към Интернет чрез Интернет гейтуей на „Сентера“. Това Ви дава достъп до данните от разстояние и Ви позволява да променяте настройките.
Този сензор може да бъде свързан към Интернет чрез Интернет гейтуей на „Сентера“. Това Ви дава достъп до данните от разстояние и Ви позволява да променяте настройките.
Лесно свързване
Захранващото напрежение, изходите и комуникацията по Modbus могат да бъдат свързани чрез винтов клеморед, монтиран с помощта на скоба. Сензорът работи със захранване от 18 до 34 VDC и от 15 до 24 VAC ±10%. Необходим е 3-жилен кабел, за да се свърже сензорът. Заземителните клеми на захранването (V-) и изхода (GND) са свързани. Уверете се, че не сте свързали други устройства, които са захранвани с DC напрежение, към същото заземяване.
Високо качество
Корпусът е направен от висококачествена r-ABS VO (UL94) пластмаса. Този материал е много здрав, издръжлив е на топлина и осигурява надеждна защита от условията на околната среда. Щуцерите на сензора са направени от алуминий. Корпусът му също така има защита IP65 от навлизане на мръсотия и вода. Сензорът може да се използва за стенен монтаж както на закрито, така и на открито.
